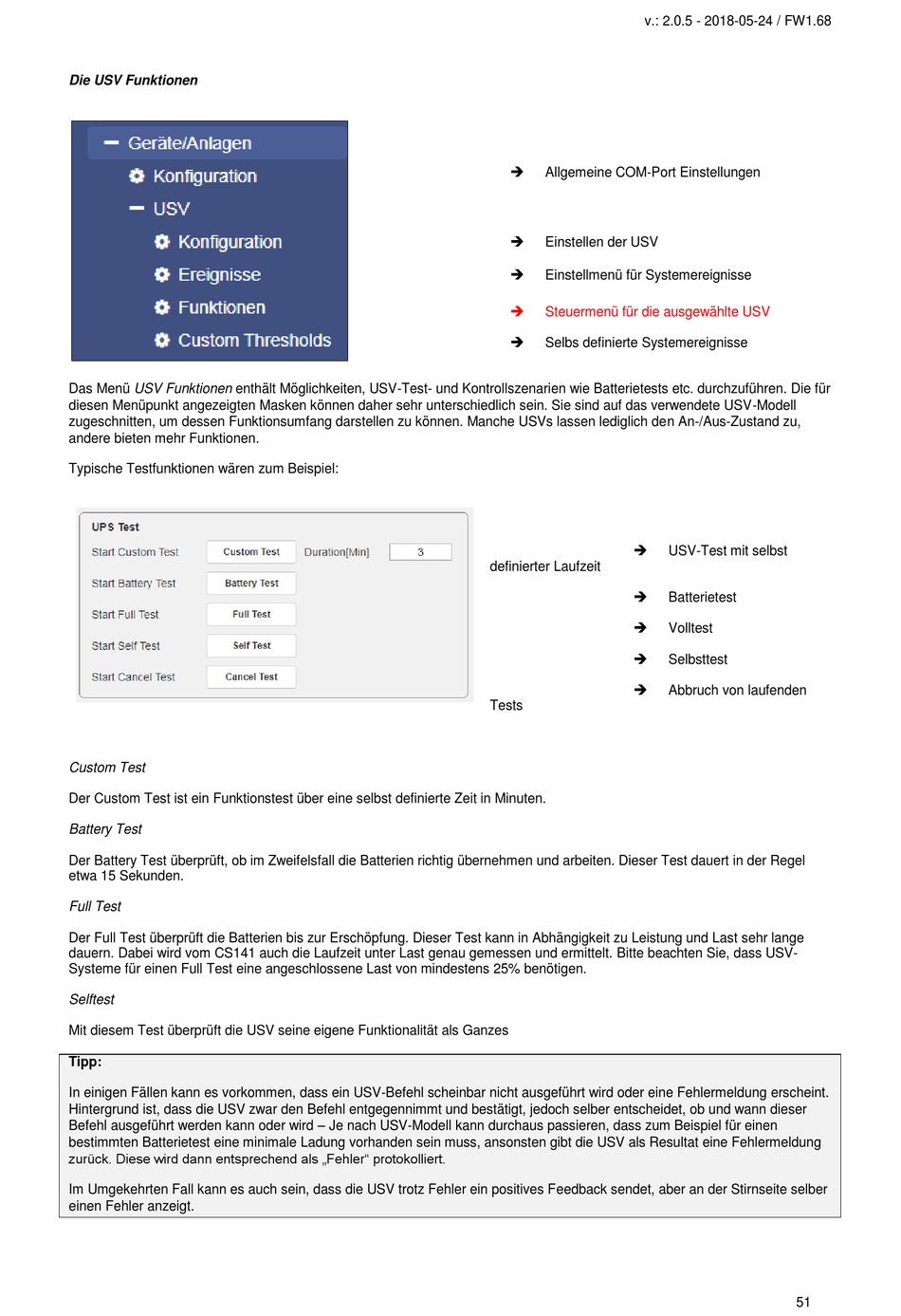

Generex CS141 Benutzerhandbuch Seite 51

Die USV Funktionen
Das Menü USV Funktionen enthält Möglichkeiten, USV-Test- und Kontrollszenarien wie Batterietests etc. durchzuführen. Die für
diesen Menüpunkt angezeigten Masken können daher sehr unterschiedlich sein. Sie sind auf das verwendete USV-Modell
zugeschnitten, um dessen Funktionsumfang darstellen zu können. Manche USVs lassen lediglich den An-/Aus-Zustand zu,
andere bieten mehr Funktionen.
Typische Testfunktionen wären zum Beispiel:
Custom Test
Der Custom Test ist ein Funktionstest über eine selbst definierte Zeit in Minuten.
Battery Test
Der Battery Test überprüft, ob im Zweifelsfall die Batterien richtig übernehmen und arbeiten. Dieser Test dauert in der Regel
etwa 15 Sekunden.
Full Test
Der Full Test überprüft die Batterien bis zur Erschöpfung. Dieser Test kann in Abhängigkeit zu Leistung und Last sehr lange
dauern. Dabei wird vom CS141 auch die Laufzeit unter Last genau gemessen und ermittelt. Bitte beachten Sie, dass USV-
Systeme für einen Full Test eine angeschlossene Last von mindestens 25% benötigen.
Selftest
Mit diesem Test überprüft die USV seine eigene Funktionalität als Ganzes
Tipp:
In einigen Fällen kann es vorkommen, dass ein USV-Befehl scheinbar nicht ausgeführt wird oder eine Fehlermeldung erscheint.
Hintergrund ist, dass die USV zwar den Befehl entgegennimmt und bestätigt, jedoch selber entscheidet, ob und wann dieser
Befehl ausgeführt werden kann oder wird – Je nach USV-Modell kann durchaus passieren, dass zum Beispiel für einen
bestimmten Batterietest eine minimale Ladung vorhanden sein muss, ansonsten gibt die USV als Resultat eine Fehlermeldung
zurück. Diese wird dann entsprechend als „Fehler" protokolliert.
Im Umgekehrten Fall kann es auch sein, dass die USV trotz Fehler ein positives Feedback sendet, aber an der Stirnseite selber
einen Fehler anzeigt.
v.: 2.0.5 - 2018-05-24 / FW1.68

Allgemeine COM-Port Einstellungen

Einstellen der USV

Einstellmenü für Systemereignisse

Steuermenü für die ausgewählte USV

Selbs definierte Systemereignisse

definierter Laufzeit




Tests
USV-Test mit selbst
Batterietest
Volltest
Selbsttest
Abbruch von laufenden
51
