Beispielszenario zur schnellen Diagnose über die LED's
Vorne auf der Stirnseite leuchten zwei LED'S – rot und grün, sollten diese nicht eigentlich aus sein oder nur grün
blinken? Die USV wird auf jeden Fall erkannt... und scheint normal zu funktionieren.
In diesem Beispielszenario wird der AUX-Port die Ursache für einen Kommunikationsfehler aufzeigen:

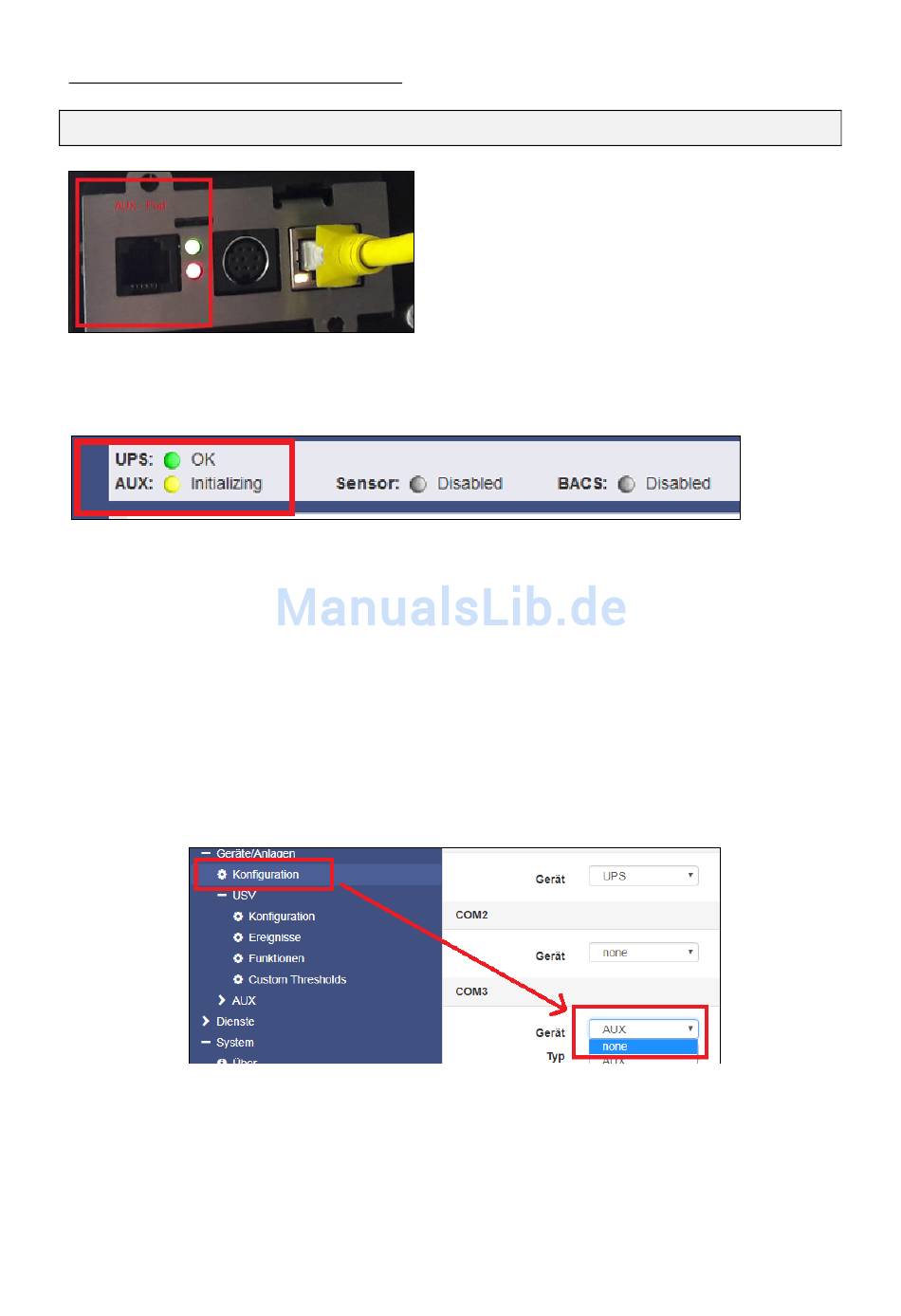

Nach dem Anmelden am CS141 zeigt die obere Statusleiste folgende Informationen über aktivierte Geräte:
Die USV ist richtig eingestellt und hat dem endsprechend die Kommunikation hergestellt. Der AUX-Port hingegen steht auf
Initializing. Da der AUX – Port jedoch kein Gerät angeschlossen hat, wird der gelbe Marker später von gelb auf blau wechseln,
während die LED's an der Vorderseite des CS141 weiterhin grün und rot statisch leuchten.
Da die USV in diesem Zusammenhang einen grünen Marker und sowohl Sensor als auch BACS graue Marker aufweisen, kann
der „Fehler" nur von dem AUX-Port kommen.
Lösung:
Sobald ein der Konfiguration endsprechendes Gerät an en AUX-Port des CS141 angeschlossen und erfolgreich initialisiert
wurde, wird in der Statusleiste der Marker auf grün springen und mit OK ein Feedback geben. Gleichzeitig werden die beiden
LED'S ausgehen und das Gerät in den Regelbetrieb wechseln.
Soll kein AUX-Gerät verwendet werden, kann man den AUX-Port im allgemeinen Konfigurationsmenü unter Geräte/Anlagen auf
none stellen. In dem Fall wird AUX-Port deaktiviert und der AUX-Marker aus der oberen Statusleiste entfernt.
Man kann auf diesem Bild erkennen, dass die rote und die grüne
LED in beiden Fällen statisch leuchten.
Da es sich um eine Slot-Karte handelt, wird diese direkt in die USV
gesteckt, und wird darüber mit den notwendigen Informationen
versorgt.
Der gelbe Stecker ist in diesem Zusammenhang der LAN-
Anschluss, über den der CS141 über einen Webbrowser
angeschlossen
