Generex CS141 Schnellstartanleitung

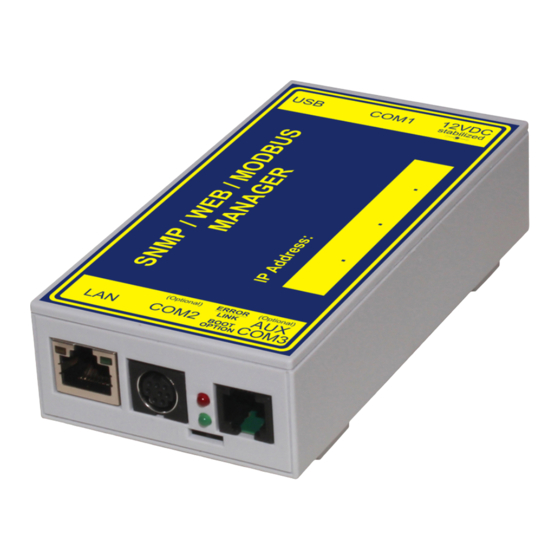

CS141 SNMP / WEB / MODBUS MANAGER
Slot
Version
3
2
6
7
CS141SC
Beschreibung Funktion
1 COM1-Anschluss Serielle Schnittstelle für den Anschluss einer USV oder anderen Endgeräten
mit dem original RS232-Kabel
Für den Anschluss weiterer Geräte, wie z. B. GSM-Modem, Temperatur- und Feuchtesensor,
2 COM2-Anschluss
SENSORMANAGER_II, Feldbusgeräte (MODBUS RS232, Profibus, LONBus, etc.).
Anschluss bei CS141L, CS141SC, CS141MINI & CS141R_2 = RS232
Anschluss bei CS141LM & CS141SCM =RS485
(nicht bei CS141BL, CS141BSC)
Ethernet 10/100 Mbit Schnittstelle mit integrierten Status LED‗s
3 LAN-Buchse RJ 45
(Grüne LED: Verbindung ins Netzwerk besteht, Gelbe LED: Netzwerkaktivität)
Versorgung über 12VDC geregeltes Steckernetzteil extern,
4 DC-Eingang
DC-Stecker
Bei CS141L, CS141LM, CS141SC und CS141SCM Anschluss für CON_R_AUX4 und BACS
5 AUX
Betriebszustand CS141
6 Status-LEDs
Entpacken des Betriebssystems (Update-Vorgang)
(rot und grün)
Fehler beim Entpacken des Betriebssystems
Bootphase des Betriebssystems
Verbindung zu externem Gerät verloren (z. B. USV)
Normalbetrieb—Verbindung zu externem Gerät aktiv
7 Schiebeschalter Zur Umschaltung Konfigurations-/Betriebsmodus und DHCP
.
DIP Switch
Schalterknopf mittig
Konfigurationsmodus und aktiviert die Standard IP-Adresse 10.10.10.10.
nach einem Kaltstart.
Schalterknopf rechts
IP Adressierung: DHCP ist aktiviert und eine IP Adresse wird automa-
tisch gesetzt. Prüfen Sie die MACAdresse von Ihrem CS141, um die IP-
Adresse in der DHCP Server-Tabelle identifizieren zu können.
.
Schalterknopf links
der im HTTP-Interface konfigurierten Werte. Mit gesonderter Einstellung
auch DHCP möglich.
8 USB
Externe
Version
3
2
6
5
außen (-) Minus, innen (+) Plus
/ 1 + 2 Position
/ 1 Position OFF + 2 Position
/ 1 Position ON + 2 Position
8
1
4
3
7
5
CS141L
OFF: setzt den CS141 in den
ON: Automatische
OFF: Verwendung
7
6
2
CS141MINI
LED-Signalisierung:
rot blinkend
rot schnell blinkend
rot lange an
rot und grün
grün blinkend
Version: 2017-11-23
