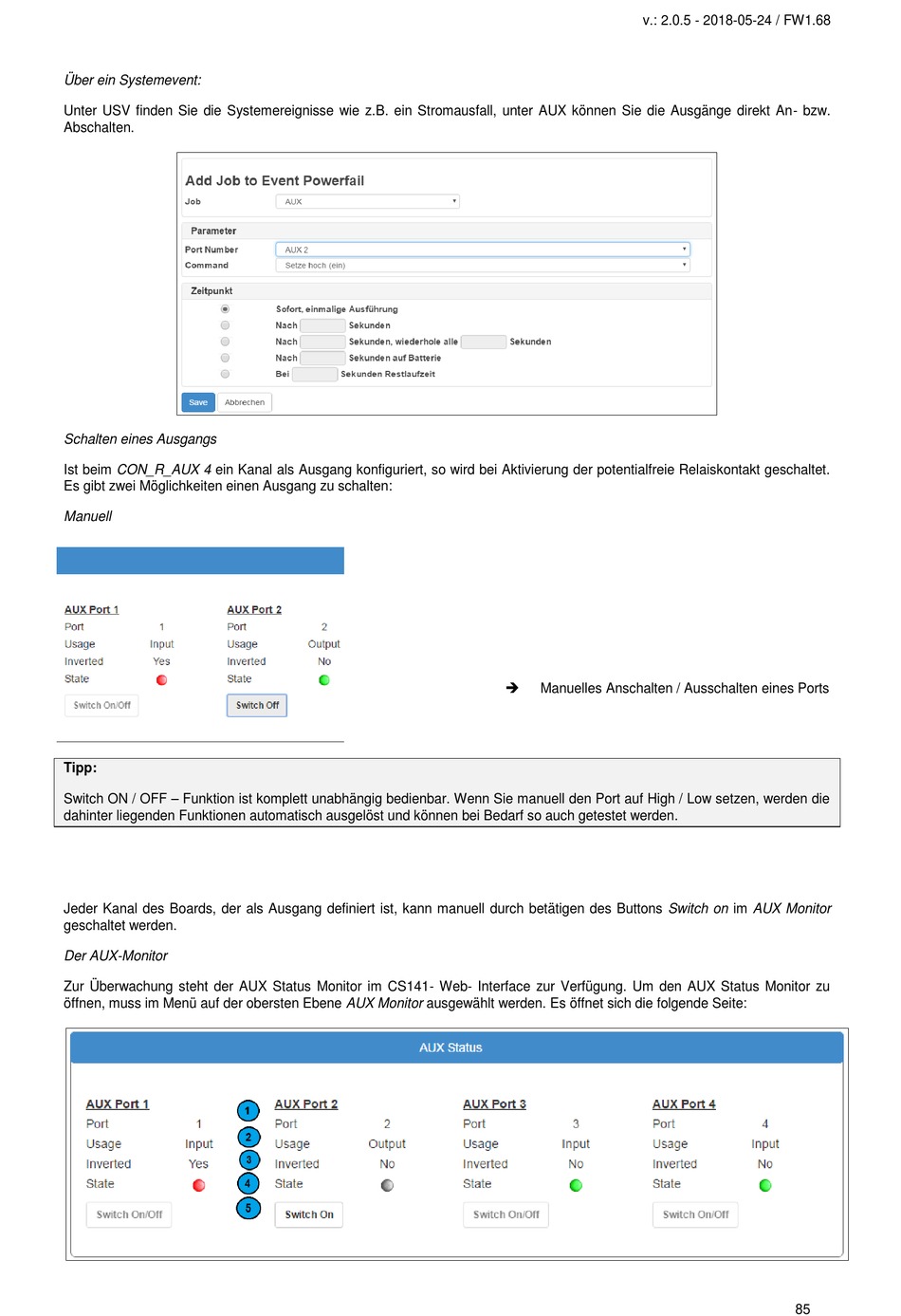

Generex CS141 Benutzerhandbuch Seite 85

v.: 2.0.5 - 2018-05-24 / FW1.68
Über ein Systemevent:
Unter USV finden Sie die Systemereignisse wie z.B. ein Stromausfall, unter AUX können Sie die Ausgänge direkt An- bzw.
Abschalten.
Schalten eines Ausgangs
Ist beim CON_R_AUX 4 ein Kanal als Ausgang konfiguriert, so wird bei Aktivierung der potentialfreie Relaiskontakt geschaltet.
Es gibt zwei Möglichkeiten einen Ausgang zu schalten:
Manuell

Manuelles Anschalten / Ausschalten eines Ports
Tipp:
Switch ON / OFF – Funktion ist komplett unabhängig bedienbar. Wenn Sie manuell den Port auf High / Low setzen, werden die
dahinter liegenden Funktionen automatisch ausgelöst und können bei Bedarf so auch getestet werden.
Jeder Kanal des Boards, der als Ausgang definiert ist, kann manuell durch betätigen des Buttons Switch on im AUX Monitor
geschaltet werden.
Der AUX-Monitor
Zur Überwachung steht der AUX Status Monitor im CS141- Web- Interface zur Verfügung. Um den AUX Status Monitor zu
öffnen, muss im Menü auf der obersten Ebene AUX Monitor ausgewählt werden. Es öffnet sich die folgende Seite:
