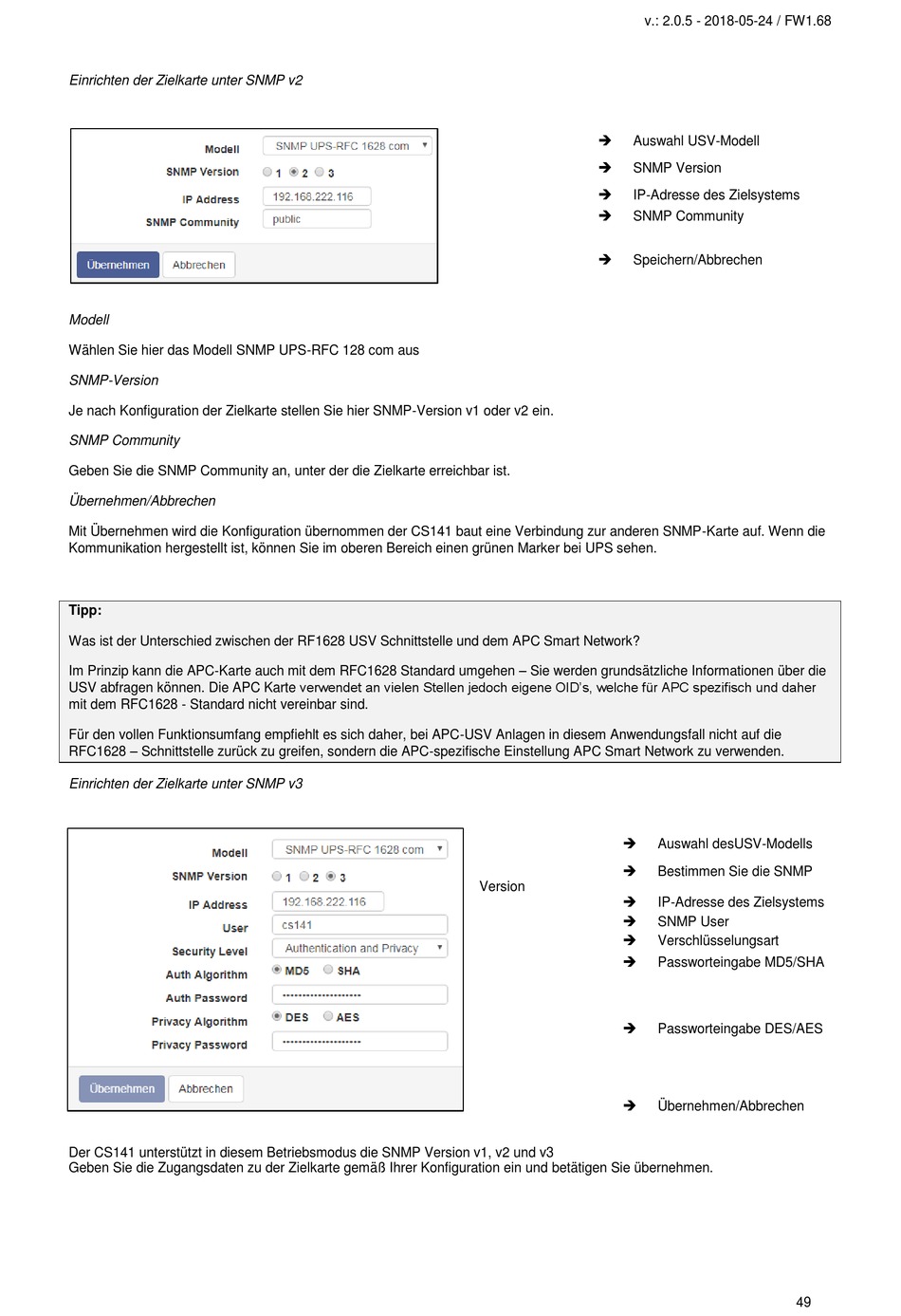

Einrichten der Zielkarte unter SNMP v2
Modell
Wählen Sie hier das Modell SNMP UPS-RFC 128 com aus
SNMP-Version
Je nach Konfiguration der Zielkarte stellen Sie hier SNMP-Version v1 oder v2 ein.
SNMP Community
Geben Sie die SNMP Community an, unter der die Zielkarte erreichbar ist.
Übernehmen/Abbrechen
Mit Übernehmen wird die Konfiguration übernommen der CS141 baut eine Verbindung zur anderen SNMP-Karte auf. Wenn die
Kommunikation hergestellt ist, können Sie im oberen Bereich einen grünen Marker bei UPS sehen.
Tipp:
Was ist der Unterschied zwischen der RF1628 USV Schnittstelle und dem APC Smart Network?
Im Prinzip kann die APC-Karte auch mit dem RFC1628 Standard umgehen – Sie werden grundsätzliche Informationen über die
USV abfragen können. Die APC Karte verwendet an vielen Stellen jedoch eigene OID's, welche für APC spezifisch und daher
mit dem RFC1628 - Standard nicht vereinbar sind.
Für den vollen Funktionsumfang empfiehlt es sich daher, bei APC-USV Anlagen in diesem Anwendungsfall nicht auf die
RFC1628 – Schnittstelle zurück zu greifen, sondern die APC-spezifische Einstellung APC Smart Network zu verwenden.
Einrichten der Zielkarte unter SNMP v3
Der CS141 unterstützt in diesem Betriebsmodus die SNMP Version v1, v2 und v3
Geben Sie die Zugangsdaten zu der Zielkarte gemäß Ihrer Konfiguration ein und betätigen Sie übernehmen.
v.: 2.0.5 - 2018-05-24 / FW1.68

Auswahl USV-Modell

SNMP Version

IP-Adresse des Zielsystems

SNMP Community

Speichern/Abbrechen


Version






Auswahl desUSV-Modells
Bestimmen Sie die SNMP
IP-Adresse des Zielsystems
SNMP User
Verschlüsselungsart
Passworteingabe MD5/SHA
Passworteingabe DES/AES
Übernehmen/Abbrechen
