Ölnebelgeschmierte Lager
Vorlagebehälter Vorlagebehälter, falls vorhanden, gemäß Aufstellungsplan auffüllen.
Doppelgleitringdichtung Vor dem Einschalten der Pumpe für Sperrdruckbeaufschlagung gemäß
Fremdeinspeisung Pumpe mit den im Datenblatt bzw. Aufstellungplan angegebenen Mengen und
34 von 76
6 Inbetriebnahme/Außerbetriebnahme
Ölnebelschmierung anschließen (nur bei Ölnebelschmierung)

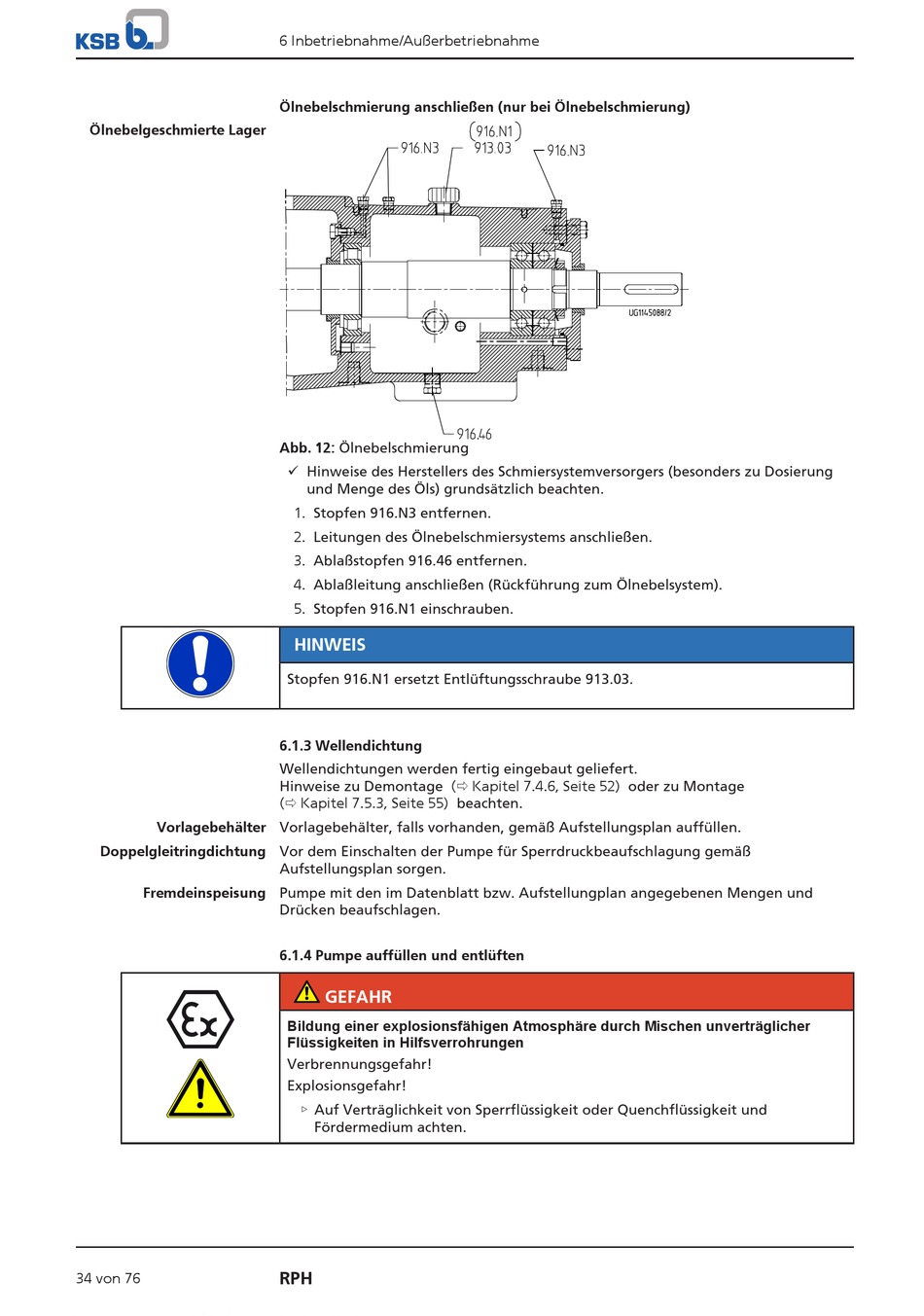

Abb. 12: Ölnebelschmierung
ü Hinweise des Herstellers des Schmiersystemversorgers (besonders zu Dosierung
und Menge des Öls) grundsätzlich beachten.
1. Stopfen 916.N3 entfernen.
2. Leitungen des Ölnebelschmiersystems anschließen.
3. Ablaßstopfen 916.46 entfernen.
4. Ablaßleitung anschließen (Rückführung zum Ölnebelsystem).
5. Stopfen 916.N1 einschrauben.
HINWEIS
Stopfen 916.N1 ersetzt Entlüftungsschraube 913.03.
6.1.3 Wellendichtung
Wellendichtungen werden fertig eingebaut geliefert.
Hinweise zu Demontage (ð Kapitel 7.4.6, Seite 52) oder zu Montage
(ð Kapitel 7.5.3, Seite 55) beachten.
Aufstellungsplan sorgen.
Drücken beaufschlagen.
6.1.4 Pumpe auffüllen und entlüften
GEFAHR
Bildung einer explosionsfähigen Atmosphäre durch Mischen unverträglicher
Flüssigkeiten in Hilfsverrohrungen
Verbrennungsgefahr!
Explosionsgefahr!
▷ Auf Verträglichkeit von Sperrflüssigkeit oder Quenchflüssigkeit und
Fördermedium achten.
RPH
