54 von 76
7 Wartung/Instandhaltung

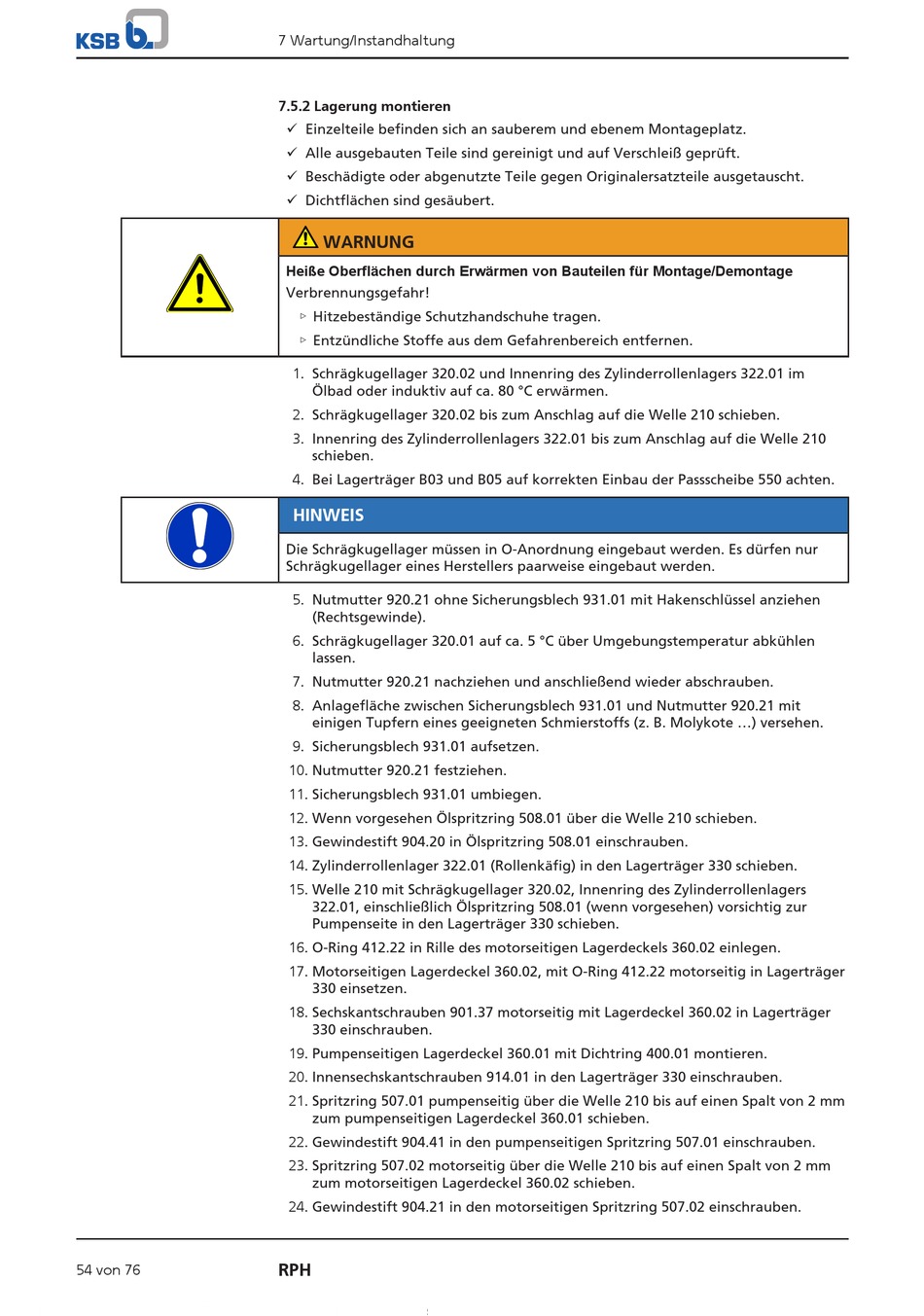

7.5.2 Lagerung montieren
ü Einzelteile befinden sich an sauberem und ebenem Montageplatz.
ü Alle ausgebauten Teile sind gereinigt und auf Verschleiß geprüft.
ü Beschädigte oder abgenutzte Teile gegen Originalersatzteile ausgetauscht.
ü Dichtflächen sind gesäubert.
WARNUNG
Heiße Oberflächen durch Erwärmen von Bauteilen für Montage/Demontage
Verbrennungsgefahr!
▷ Hitzebeständige Schutzhandschuhe tragen.
▷ Entzündliche Stoffe aus dem Gefahrenbereich entfernen.
1. Schrägkugellager 320.02 und Innenring des Zylinderrollenlagers 322.01 im
Ölbad oder induktiv auf ca. 80 °C erwärmen.
2. Schrägkugellager 320.02 bis zum Anschlag auf die Welle 210 schieben.
3. Innenring des Zylinderrollenlagers 322.01 bis zum Anschlag auf die Welle 210
schieben.
4. Bei Lagerträger B03 und B05 auf korrekten Einbau der Passscheibe 550 achten.
HINWEIS
Die Schrägkugellager müssen in O-Anordnung eingebaut werden. Es dürfen nur
Schrägkugellager eines Herstellers paarweise eingebaut werden.
5. Nutmutter 920.21 ohne Sicherungsblech 931.01 mit Hakenschlüssel anziehen
(Rechtsgewinde).
6. Schrägkugellager 320.01 auf ca. 5 °C über Umgebungstemperatur abkühlen
lassen.
7. Nutmutter 920.21 nachziehen und anschließend wieder abschrauben.
8. Anlagefläche zwischen Sicherungsblech 931.01 und Nutmutter 920.21 mit
einigen Tupfern eines geeigneten Schmierstoffs (z. B. Molykote ...) versehen.
9. Sicherungsblech 931.01 aufsetzen.
10. Nutmutter 920.21 festziehen.
11. Sicherungsblech 931.01 umbiegen.
12. Wenn vorgesehen Ölspritzring 508.01 über die Welle 210 schieben.
13. Gewindestift 904.20 in Ölspritzring 508.01 einschrauben.
14. Zylinderrollenlager 322.01 (Rollenkäfig) in den Lagerträger 330 schieben.
15. Welle 210 mit Schrägkugellager 320.02, Innenring des Zylinderrollenlagers
322.01, einschließlich Ölspritzring 508.01 (wenn vorgesehen) vorsichtig zur
Pumpenseite in den Lagerträger 330 schieben.
16. O-Ring 412.22 in Rille des motorseitigen Lagerdeckels 360.02 einlegen.
17. Motorseitigen Lagerdeckel 360.02, mit O-Ring 412.22 motorseitig in Lagerträger
330 einsetzen.
18. Sechskantschrauben 901.37 motorseitig mit Lagerdeckel 360.02 in Lagerträger
330 einschrauben.
19. Pumpenseitigen Lagerdeckel 360.01 mit Dichtring 400.01 montieren.
20. Innensechskantschrauben 914.01 in den Lagerträger 330 einschrauben.
21. Spritzring 507.01 pumpenseitig über die Welle 210 bis auf einen Spalt von 2 mm
zum pumpenseitigen Lagerdeckel 360.01 schieben.
22. Gewindestift 904.41 in den pumpenseitigen Spritzring 507.01 einschrauben.
23. Spritzring 507.02 motorseitig über die Welle 210 bis auf einen Spalt von 2 mm
zum motorseitigen Lagerdeckel 360.02 schieben.
24. Gewindestift 904.21 in den motorseitigen Spritzring 507.02 einschrauben.
RPH
