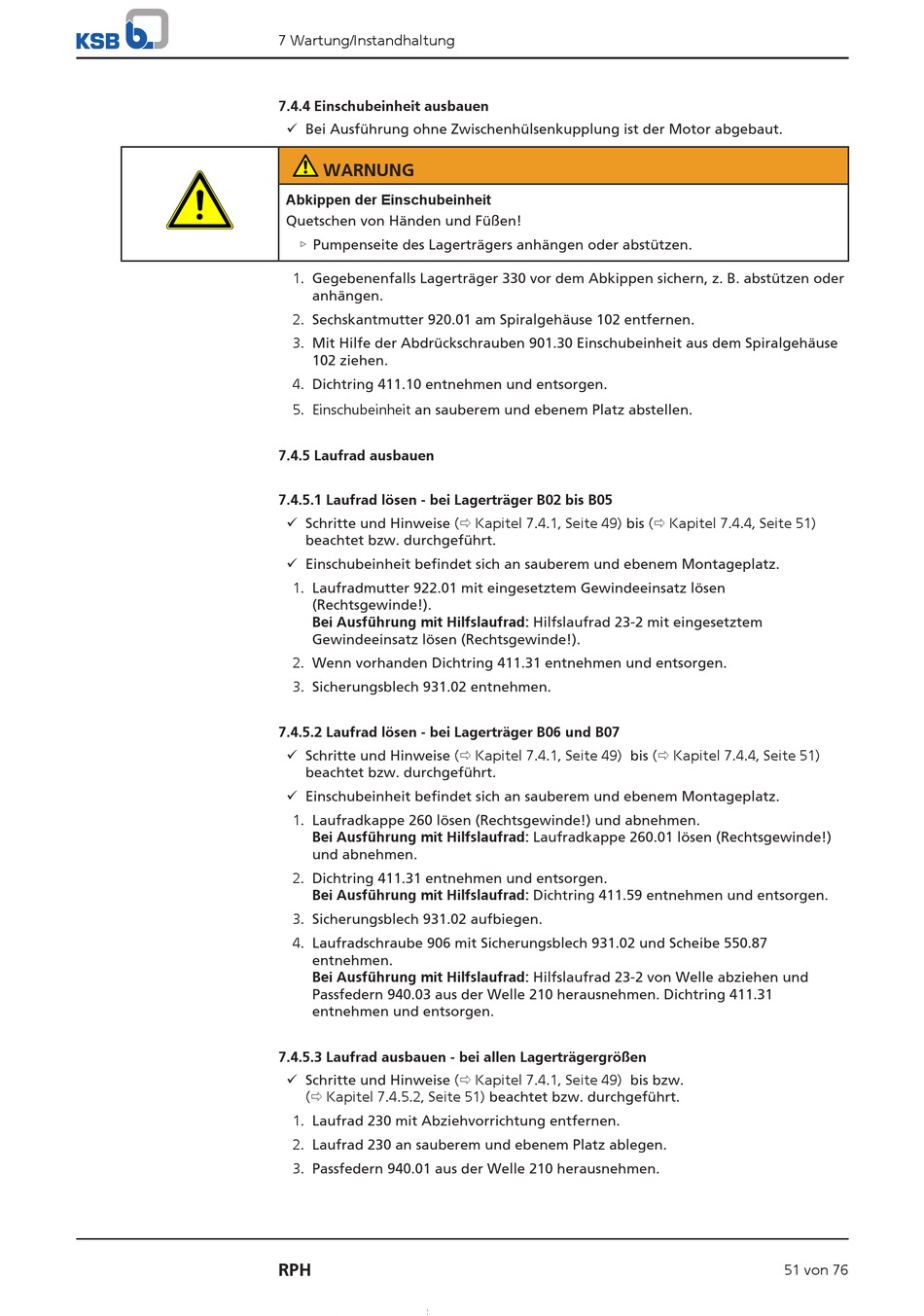

7 Wartung/Instandhaltung

7.4.4 Einschubeinheit ausbauen

ü Bei Ausführung ohne Zwischenhülsenkupplung ist der Motor abgebaut.
WARNUNG
Abkippen der Einschubeinheit
Quetschen von Händen und Füßen!
▷ Pumpenseite des Lagerträgers anhängen oder abstützen.
1. Gegebenenfalls Lagerträger 330 vor dem Abkippen sichern, z. B. abstützen oder
anhängen.
2. Sechskantmutter 920.01 am Spiralgehäuse 102 entfernen.
3. Mit Hilfe der Abdrückschrauben 901.30 Einschubeinheit aus dem Spiralgehäuse
102 ziehen.
4. Dichtring 411.10 entnehmen und entsorgen.
5. Einschubeinheit an sauberem und ebenem Platz abstellen.

7.4.5 Laufrad ausbauen

7.4.5.1 Laufrad lösen - bei Lagerträger B02 bis B05
ü Schritte und Hinweise (ð Kapitel 7.4.1, Seite 49) bis (ð Kapitel 7.4.4, Seite 51)
beachtet bzw. durchgeführt.
ü Einschubeinheit befindet sich an sauberem und ebenem Montageplatz.
1. Laufradmutter 922.01 mit eingesetztem Gewindeeinsatz lösen
(Rechtsgewinde!).
Bei Ausführung mit Hilfslaufrad: Hilfslaufrad 23-2 mit eingesetztem
Gewindeeinsatz lösen (Rechtsgewinde!).
2. Wenn vorhanden Dichtring 411.31 entnehmen und entsorgen.
3. Sicherungsblech 931.02 entnehmen.
7.4.5.2 Laufrad lösen - bei Lagerträger B06 und B07
ü Schritte und Hinweise (ð Kapitel 7.4.1, Seite 49) bis (ð Kapitel 7.4.4, Seite 51)
beachtet bzw. durchgeführt.
ü Einschubeinheit befindet sich an sauberem und ebenem Montageplatz.
1. Laufradkappe 260 lösen (Rechtsgewinde!) und abnehmen.
Bei Ausführung mit Hilfslaufrad: Laufradkappe 260.01 lösen (Rechtsgewinde!)
und abnehmen.
2. Dichtring 411.31 entnehmen und entsorgen.
Bei Ausführung mit Hilfslaufrad: Dichtring 411.59 entnehmen und entsorgen.
3. Sicherungsblech 931.02 aufbiegen.
4. Laufradschraube 906 mit Sicherungsblech 931.02 und Scheibe 550.87
entnehmen.
Bei Ausführung mit Hilfslaufrad: Hilfslaufrad 23-2 von Welle abziehen und
Passfedern 940.03 aus der Welle 210 herausnehmen. Dichtring 411.31
entnehmen und entsorgen.
7.4.5.3 Laufrad ausbauen - bei allen Lagerträgergrößen
ü Schritte und Hinweise (ð Kapitel 7.4.1, Seite 49) bis bzw.
(ð Kapitel 7.4.5.2, Seite 51) beachtet bzw. durchgeführt.
1. Laufrad 230 mit Abziehvorrichtung entfernen.
2. Laufrad 230 an sauberem und ebenem Platz ablegen.
3. Passfedern 940.01 aus der Welle 210 herausnehmen.
RPH
51 von 76
