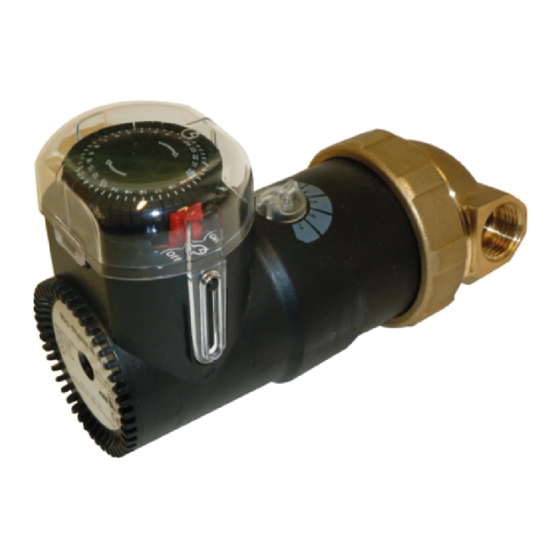

Rio-Therm N SL, SLC Betriebs- / Montageanleitung 1142.83/01 Betriebs- / Montageanleitung Brauchwasserpumpe Installation/Operating Manual Hot Water Service Pump Notice de service / montage Pompe pour eau chaude sanitaire Bedrijfs-/Montagevoorschrift Tapwaterpomp Istruzioni di funzionamento e montaggio Pompa dell‘acqua sanitaria Instrukcja eksploatacji/montażu Pompy do wody użytkowej...
Seite 2
Rio-Therm N SL, SLC it - en - fr - de - es - nl - da - no - sv - Rio-Therm N SL (C) Dimensions Rio-Therm N SL� Rio-Therm N SLC l/sec.
Seite 3
- en - fr - de - es - nl - da - no - sv - Rio-Therm N SL, SLC...
Seite 4
Rio-Therm N SL, SLC it - en - fr - de - es - nl - da - no - sv -...
Seite 5
Rio-Therm N SL, SLC it - en - fr - de - es - nl - da - no - sv - Giallo/Verde/Yellow-Green/ Togliere l'isolante/Stripping the insulation/ Grün-Gelb/Yellow-Green/Jaune- Abisolieren/Stripping the insulation/ Jaune-Vert/Grün-Gelb/ Enlever l’isolant/Abisolieren/Quitar el Vert/Geel-Groen/Giallo-Verde/ Enlever l‘isolant/Verwijder het iso-...
Seite 6
Rio-Therm N SL, SLC it - en - fr - de - es - nl - da - no - sv - Rio-Therm N SL (C)
50 m. Anmerkung zu Trockengeh bzw. Überhitzungsschutz: Bei den Rio-Therm N SL (C) Pumpen werden zum Schutz der Elektronik vor zu hohen Temperaturen die Leistung der Pumpe und damit der Durchfluss mit zu heißem Wasser automatisch reduziert. Die Temperatur wird hierzu direkt an der Elektronik gemessen. Von 105°C bis 115°C Elektroniktemperatur wird die Pumpenleistung kontinuierlich auf eine Minimalleistung abgesenkt.
(Ersatzteilliste auf Anfrage). Bei irrtümlicher Verwendung der Rio-Therm N SL (C) O Ring Dichtung in fremden Pumpengehäusen kann evtl. Wasser zwischen dem Pumpengehäuse von Fremdmarken und dem Rio-Therm N SL (C) Ersatzmotor austreten, da bei fremden Pumpengehäusen einDichtstegimBereichderDichtfläche vorhanden ist.
Rio-Therm N SL, SLC Beschreibung zu Bild 3: 1 Warmwasserbereiter 2 Rückschlagventil 3 Kugel Absperrhahn 4 Zirkulationspumpe Typ Rio-Therm N SL (C) Montage Eine Aufstellung in explosionsgefährdeten Bereichen und eine Förderung von brennbaren Flüssigkeiten ist nicht zulässig. Zu Bild 4: Einbau hat in trockenen, frostsicheren Räumen in einer der zugelassenen Einbaulagen zu...
Rio-Therm N SL, SLC Vor Inbetriebnahme ist die Anlage zu füllen gründlich zu spülen, damit keine Fremdkörper bzw. Verunreinigungen die Pumpe blockieren können komplett zu entlüften Hörbare Strömungsgeräusche weisen darauf hin, dass sich noch Luft in der Pumpe befindet. Durch mehrmaliges Ein u. Ausschalten der Pumpe wird die Entlüftung beschleunigt. Restluft...
Rio-Therm N SL, SLC Betriebsstörungen Arbeiten an Elektroteilen sind nur von zugelassenes Fachpersonal auszuführen. Problem Ursachen Lösungen Pumpe läuft nicht Nicht bzw. falsch korrekt anschließen angeschlossen Pumpe zu heiß, Trockengeh Abkühlung abwarten, Pumpe bzw. Überhitzungsschutz aktiv startet wieder automatisch siehe Pkt. 8...
Seite 12
Rio-Therm N SL, SLC 6. Pumpengehäuse 7. Anschlussgewinde 8. Rückschlagventil RV 1/2‘‘, bei Rio-Therm N SL (C)…./65 im Lieferumfang enthalten 9. Integriertes Kugel Absperrventil mit Bedienungsknebel 10. Integriertes Rückschlagventil...
Seite 13
Rio-Therm N SL, SLC 1 Betriebsanleitung Rio-Therm N Rio-Therm 1.10 EG-Konformitätserklärung Hersteller: KSB Aktiengesellschaft Johann-Klein-Straße 9 67227 Frankenthal (Deutschland) Hiermit erklärt der Hersteller, dass das Produkt: Rio-Therm N SL, SLC Seriennummer: 1201-1752 Seriennummer: 1201-1752 ▪ allen Bestimmungen der folgenden Richtlinien in ihrer jeweils gültigen Fassung entspricht: –...
