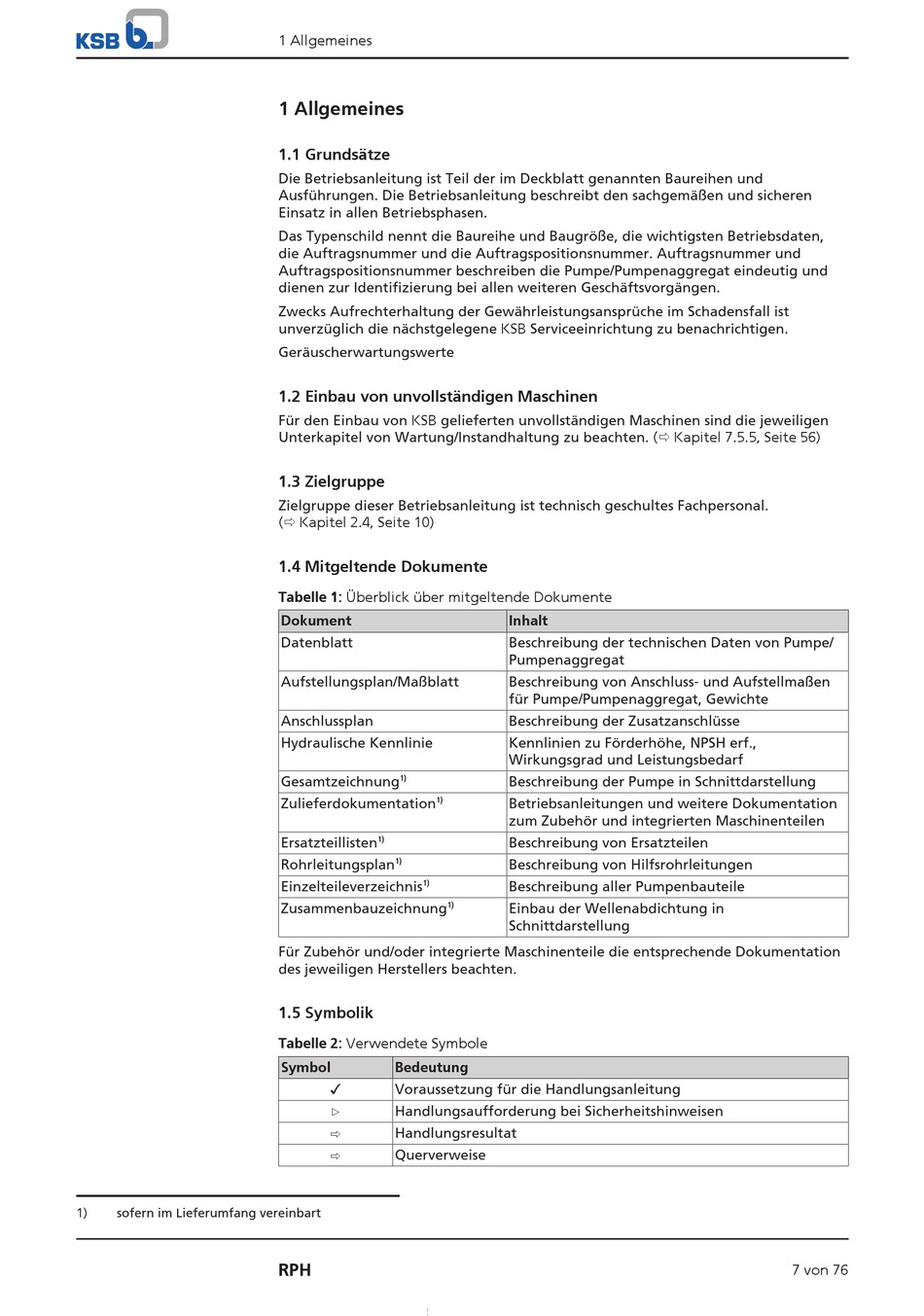

1 Allgemeines
1 Allgemeines
1.1 Grundsätze
Die Betriebsanleitung ist Teil der im Deckblatt genannten Baureihen und
Ausführungen. Die Betriebsanleitung beschreibt den sachgemäßen und sicheren
Einsatz in allen Betriebsphasen.
Das Typenschild nennt die Baureihe und Baugröße, die wichtigsten Betriebsdaten,
die Auftragsnummer und die Auftragspositionsnummer. Auftragsnummer und
Auftragspositionsnummer beschreiben die Pumpe/Pumpenaggregat eindeutig und
dienen zur Identifizierung bei allen weiteren Geschäftsvorgängen.
Zwecks Aufrechterhaltung der Gewährleistungsansprüche im Schadensfall ist
unverzüglich die nächstgelegene KSB Serviceeinrichtung zu benachrichtigen.
Geräuscherwartungswerte
1.2 Einbau von unvollständigen Maschinen
Für den Einbau von KSB gelieferten unvollständigen Maschinen sind die jeweiligen
Unterkapitel von Wartung/Instandhaltung zu beachten. (ð Kapitel 7.5.5, Seite 56)
1.3 Zielgruppe
Zielgruppe dieser Betriebsanleitung ist technisch geschultes Fachpersonal.
(ð Kapitel 2.4, Seite 10)
1.4 Mitgeltende Dokumente
Tabelle 1: Überblick über mitgeltende Dokumente
Dokument
Datenblatt
Aufstellungsplan/Maßblatt
Anschlussplan
Hydraulische Kennlinie
1)
Gesamtzeichnung
1)
Zulieferdokumentation
1)
Ersatzteillisten
1)
Rohrleitungsplan
1)
Einzelteileverzeichnis
1)
Zusammenbauzeichnung
Für Zubehör und/oder integrierte Maschinenteile die entsprechende Dokumentation
des jeweiligen Herstellers beachten.
1.5 Symbolik
Tabelle 2: Verwendete Symbole
Symbol
Bedeutung
✓
Voraussetzung für die Handlungsanleitung
⊳
Handlungsaufforderung bei Sicherheitshinweisen
⇨
Handlungsresultat
⇨
Querverweise
RPH
Inhalt
Beschreibung der technischen Daten von Pumpe/
Pumpenaggregat
Beschreibung von Anschluss- und Aufstellmaßen
für Pumpe/Pumpenaggregat, Gewichte
Beschreibung der Zusatzanschlüsse
Kennlinien zu Förderhöhe, NPSH erf.,
Wirkungsgrad und Leistungsbedarf
Beschreibung der Pumpe in Schnittdarstellung
Betriebsanleitungen und weitere Dokumentation
zum Zubehör und integrierten Maschinenteilen
Beschreibung von Ersatzteilen
Beschreibung von Hilfsrohrleitungen
Beschreibung aller Pumpenbauteile
Einbau der Wellenabdichtung in
Schnittdarstellung
