4
Maschinenparameter
4.1
Allgemeines
Mit dem Bediengerät FBG 31.. ist kein Zugriff auf die IPOS-Maschinenparameter möglich.
Unter dem Hauptmenüpunkt IPOS kann das Fenster für die Einstellung der Maschinenparameter
geöffnet werden. In diesem Fenster können die wichtigsten Einstellungen für den Positionier-Betrieb
vorgenommen werden.

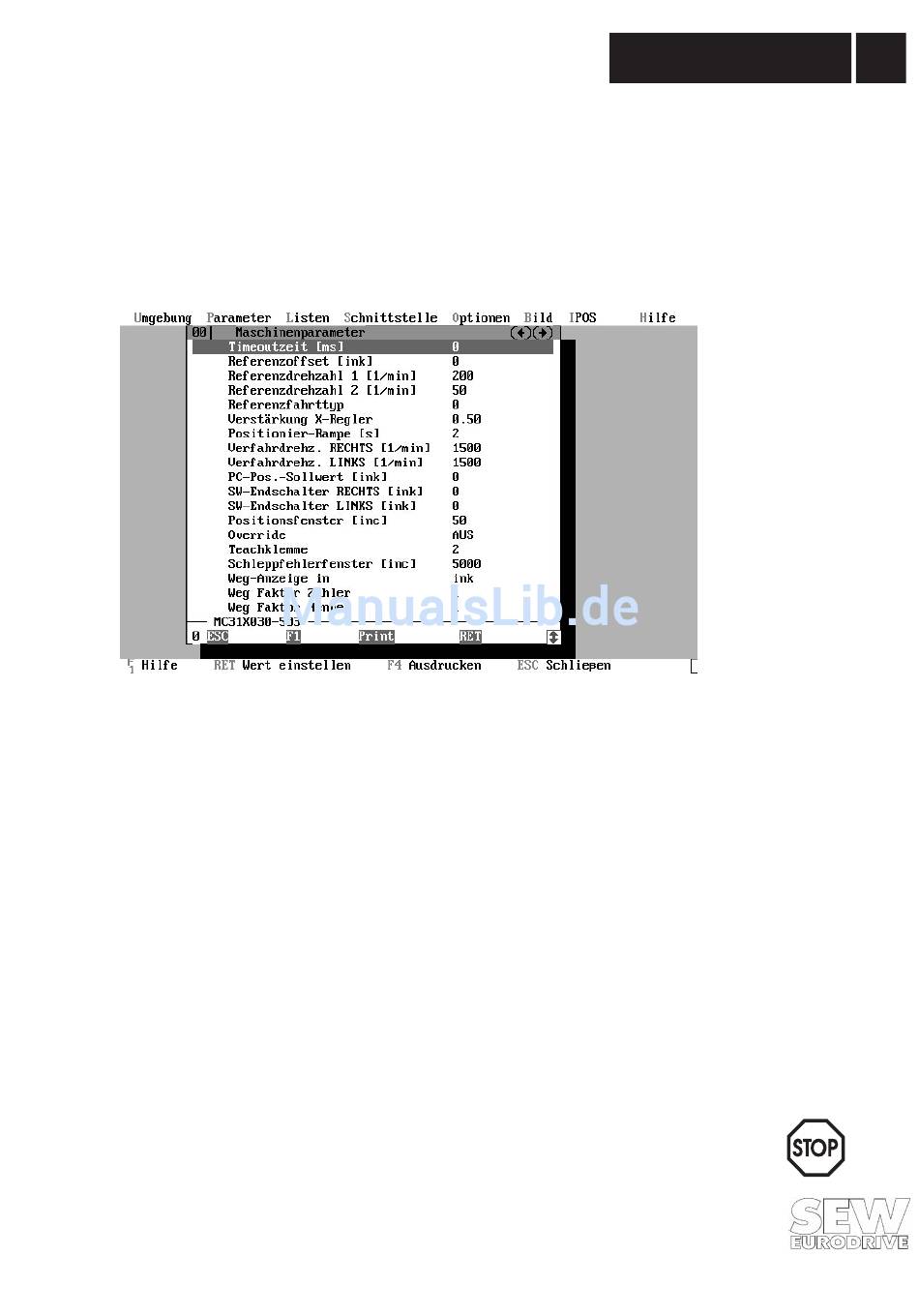

Bild 5: Menüfenster Maschinenparameter
Um Eingangsklemmen und Ausgangsklemmen innerhalb des Automatikbetriebs zu nutzen, müssen
diese im Menüpunkt "Klemmenbelegung" entsprechend eingestellt werden (→ Kap. 4.3). Die
Maschinenparameter sind "normale" Geräteparameter und werden somit direkt beim Verändern an
das Gerät übertragen und abgespeichert. Sie besitzen wie jeder andere Parameter eine Voreinstel-
lung durch Werkseinstellung.
4.2
Maschinenparameterbeschreibung
4.2.1
Timeout-Zeit
Die Timeout-Zeit ist die Zeit, in der zwischen MOVITRAC
Datenaustausch stattfinden muss, ansonsten wird der Antrieb mit der Schnellstoprampe angehal-
ten. Diese Überwachung findet nur im Handbetrieb der Positioniersteuerung statt.
Einstellbereich: 0 ... 32767
Werkseinstellung: 0 (Überwachung aus).
Sicherheitshinweis
Die Timeout-Zeitüberwachung sorgt dafür, dass bei Unterbrechung der PC-Verbindung der Antrieb
nach dieser Zeit stoppt. Dies ist vor allem wichtig, falls ein Drehzahl- oder Positionssollwert im
Handbetrieb abgesetzt wird, jedoch ein Eingriff über den PC durch die Unterbrechung verhindert
wird. In jedem Fall ist jedoch eine Abschaltung über Klemmen möglich.
®
MOVITRAC
31.. - FPI 31..
Maschinenparameter
®
und dem PC (oder einer Steuerung)
00358ADE
4
9
