Elektrische Installation

Verdrahtung mit einem Leitrechner

4 Elektrische Installation
Verdrahtung mit einem Leitrechner

Gefahr!
Sie müssen eine zusätzliche Potentialtrennung installieren, wenn
ein Antriebsregler 820X und 821X mit einem Leitrechner verbunden wird
ƒ
und
eine sichere Potentialtrennung (verstärkte Isolierung) nach EN 61800-5-1
ƒ
notwendig ist.

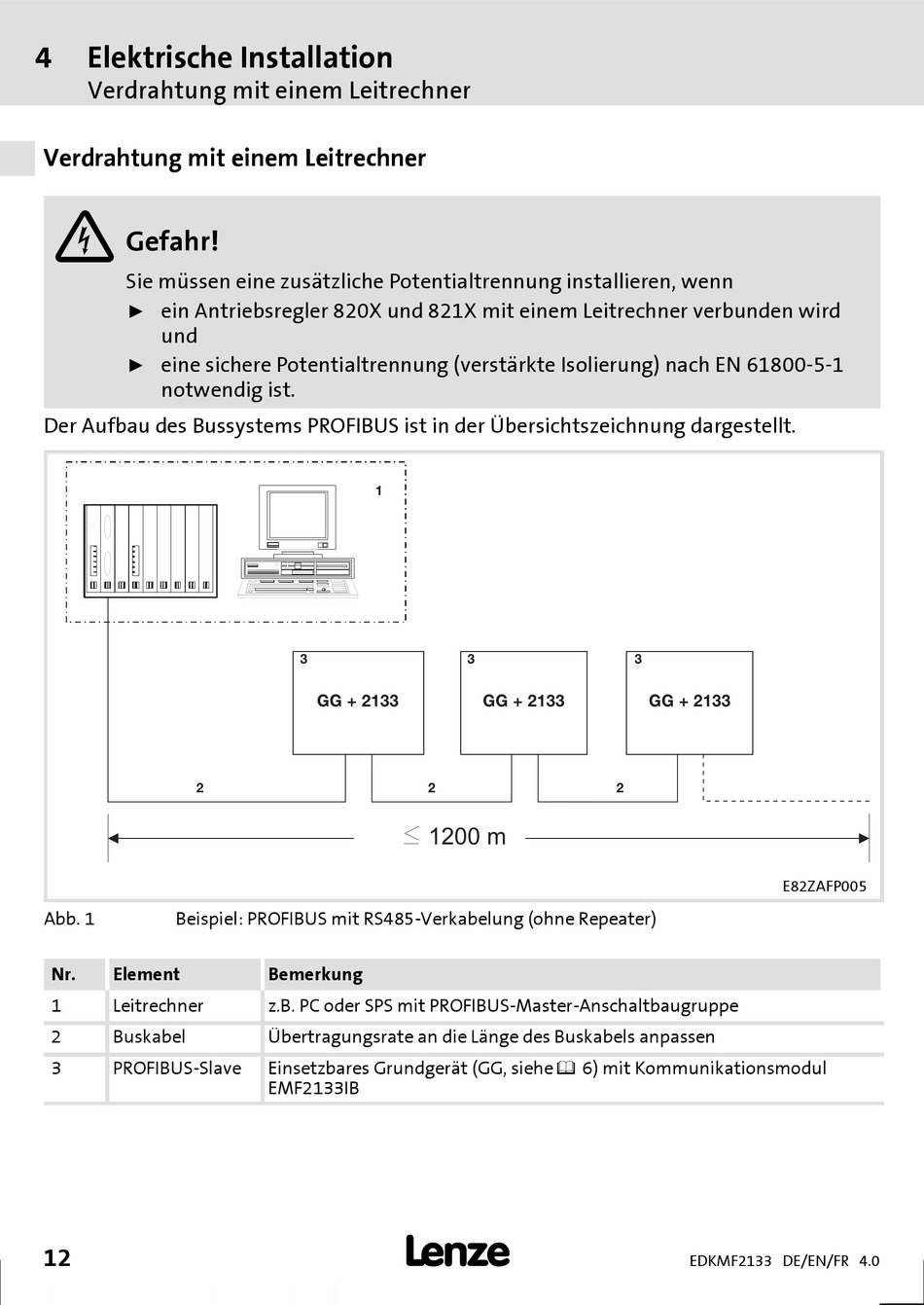

Der Aufbau des Bussystems PROFIBUS ist in der Übersichtszeichnung dargestellt.
2
Abb. 1 Beispiel: PROFIBUS mit RS485-Verkabelung (ohne Repeater)
Nr. Element
1 Leitrechner
2 Buskabel
3 PROFIBUS-Slave
12
1
3
GG + 2133
2
0 m
1200 m
Bemerkung
z.B. PC oder SPS mit PROFIBUS-Master-Anschaltbaugruppe
Übertragungsrate an die Länge des Buskabels anpassen
Einsetzbares Grundgerät (GG, siehe 6) mit Kommunikationsmodul
EMF2133IB

3 3
GG + 2133
2
GG + 2133
E82ZAFP005
