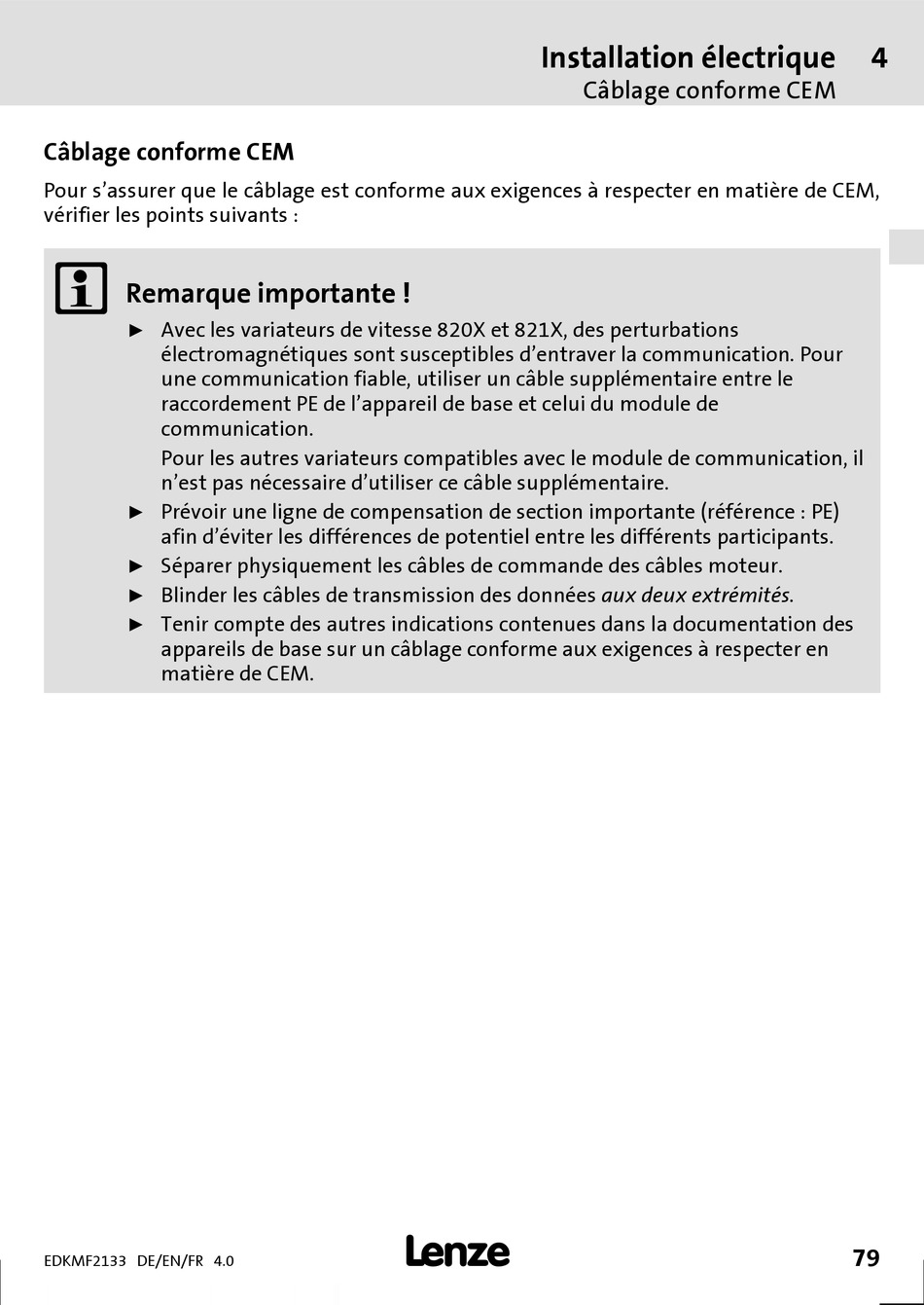

Câblage conforme CEM
Pour s'assurer que le câblage est conforme aux exigences à respecter en matière de CEM,
vérifier les points suivants :

Remarque importante !
Avec les variateurs de vitesse 820X et 821X, des perturbations
ƒ
électromagnétiques sont susceptibles d'entraver la communication. Pour
une communication fiable, utiliser un câble supplémentaire entre le
raccordement PE de l'appareil de base et celui du module de
communication.
Pour les autres variateurs compatibles avec le module de communication, il
n'est pas nécessaire d'utiliser ce câble supplémentaire.
Prévoir une ligne de compensation de section importante (référence : PE)
ƒ
afin d'éviter les différences de potentiel entre les différents participants.
Séparer physiquement les câbles de commande des câbles moteur.
ƒ
Blinder les câbles de transmission des données aux deux extrémités.
ƒ
Tenir compte des autres indications contenues dans la documentation des
ƒ
appareils de base sur un câblage conforme aux exigences à respecter en
matière de CEM.
