4 Installation électrique
Raccordement à un maître
4 Installation électrique
Raccordement à un maître

Danger !
Il faut prévoir un isolement supplémentaire, dans les cas où
un variateur de vitesse 820X ou 821X est raccordé au maître et
ƒ
un isolement fiable (isolement renforcé) selon EN 61800-5-1 est
ƒ
nécessaire.
La structure du bus de terrain PROFIBUS est présentée dans une vue d'ensemble.
2

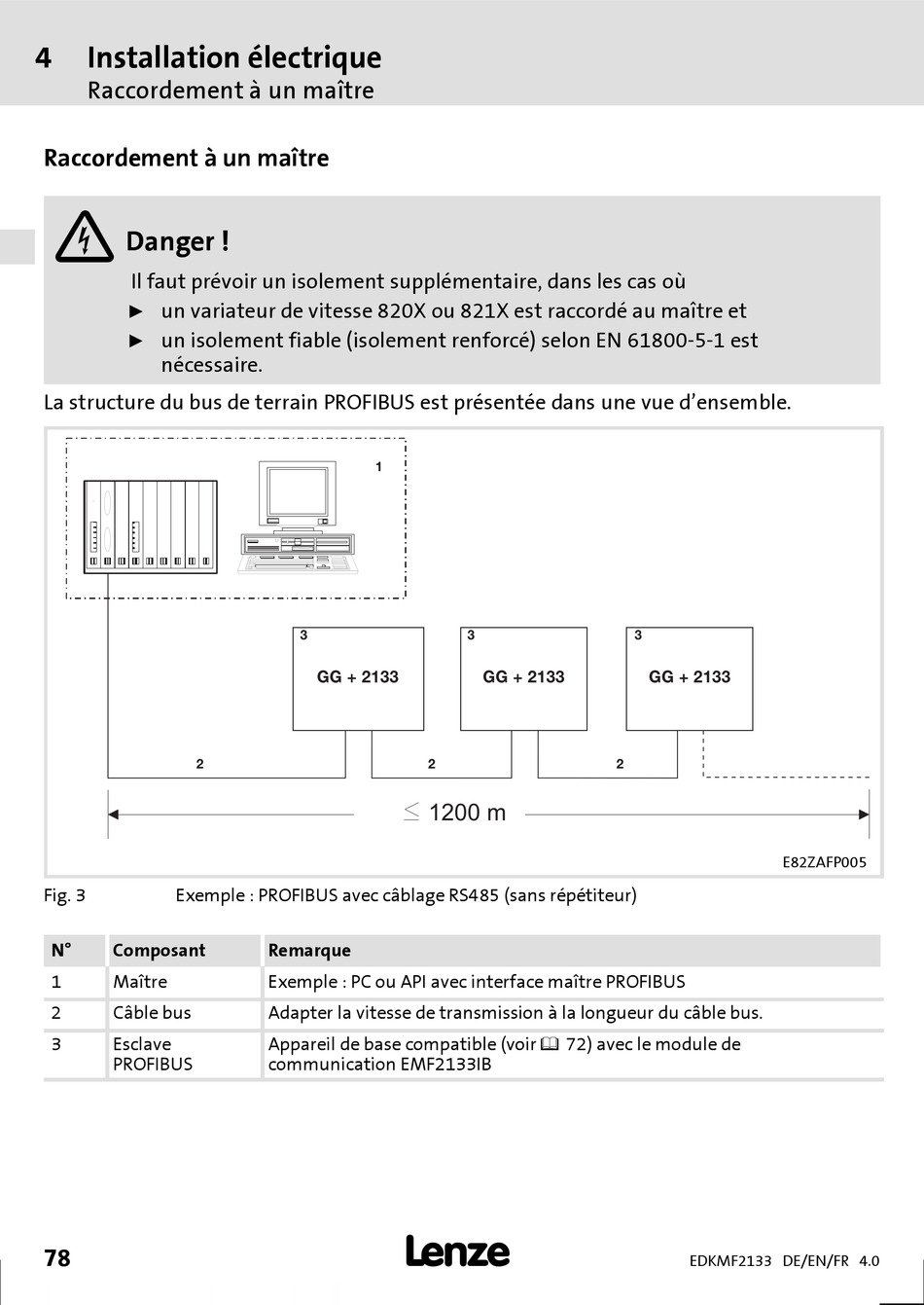

Fig. 3 Exemple : PROFIBUS avec câblage RS485 (sans répétiteur)
N° Composant
1 Maître
2 Câble bus
3 Esclave
PROFIBUS
78
1
3
GG + 2133
2
0 m
1200 m
Remarque
Exemple : PC ou API avec interface maître PROFIBUS
Adapter la vitesse de transmission à la longueur du câble bus.
Appareil de base compatible (voir 72) avec le module de
communication EMF2133IB

3 3
GG + 2133
2
GG + 2133
E82ZAFP005
