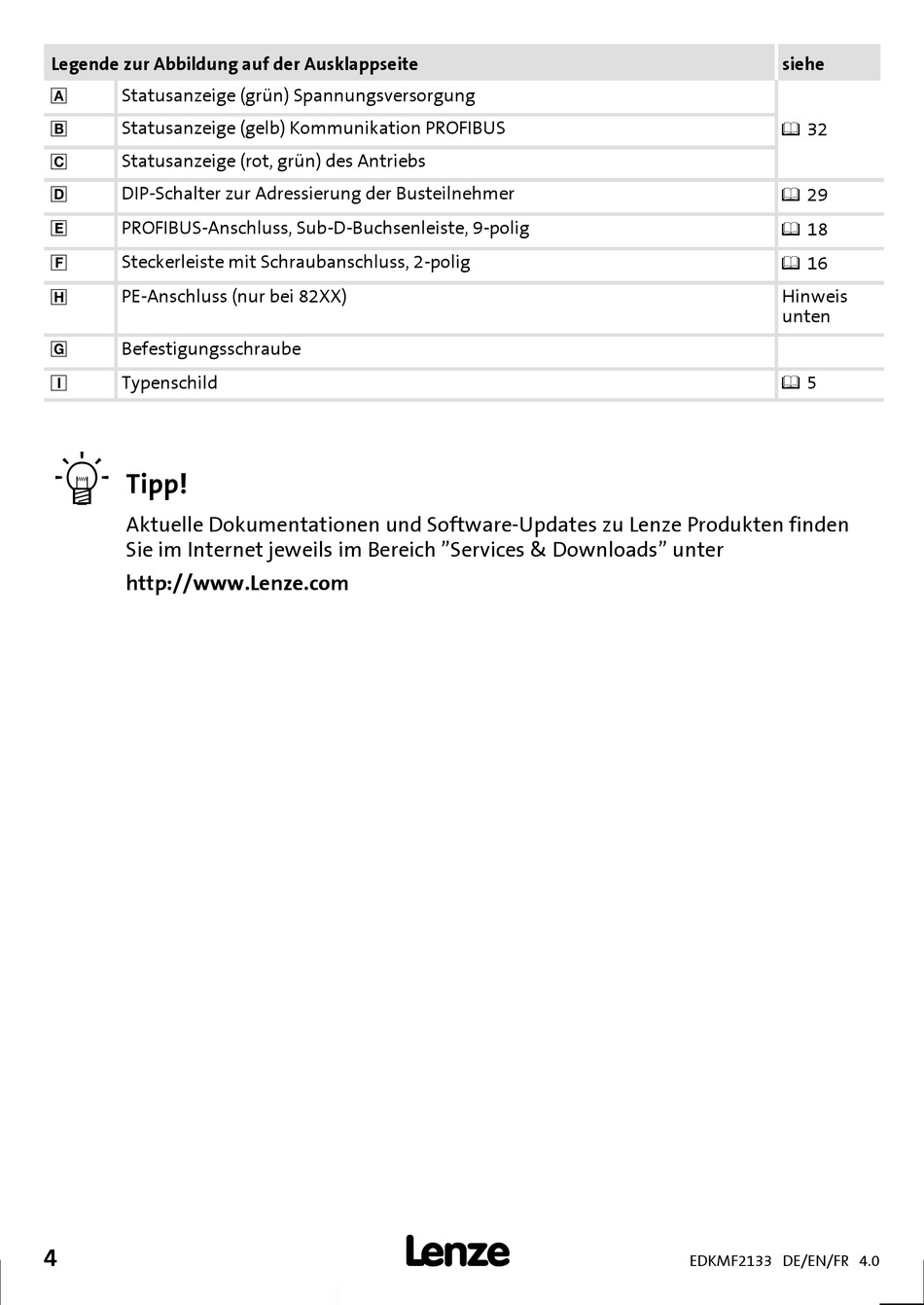

Legende zur Abbildung auf der Ausklappseite
Statusanzeige (grün) Spannungsversorgung

Statusanzeige (gelb) Kommunikation PROFIBUS

Statusanzeige (rot, grün) des Antriebs

DIP-Schalter zur Adressierung der Busteilnehmer

PROFIBUS-Anschluss, Sub-D-Buchsenleiste, 9-polig

Steckerleiste mit Schraubanschluss, 2-polig

PE-Anschluss (nur bei 82XX)

Befestigungsschraube

Typenschild


