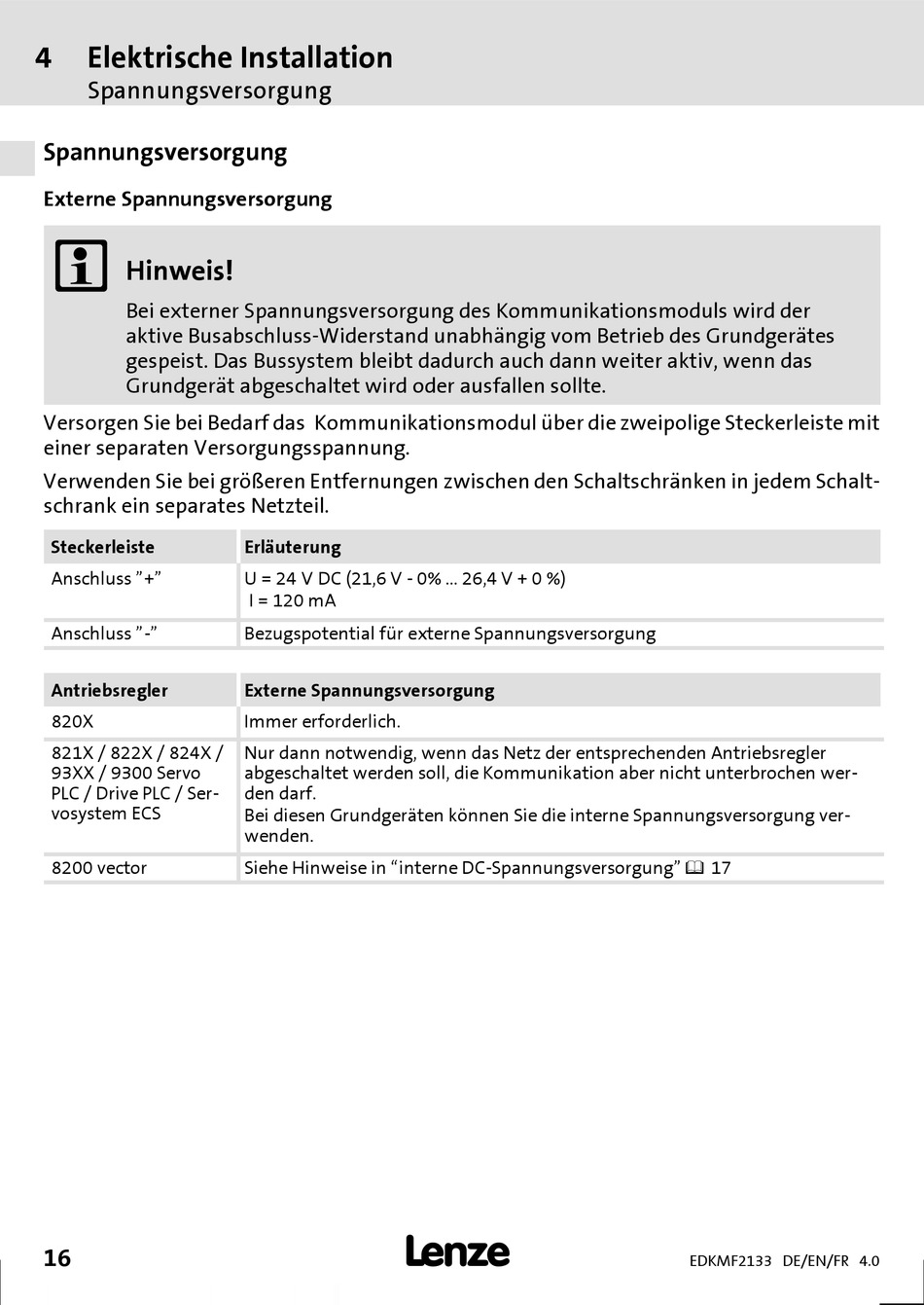

4 Elektrische Installation

Spannungsversorgung

Spannungsversorgung
Externe Spannungsversorgung

Hinweis!
Bei externer Spannungsversorgung des Kommunikationsmoduls wird der
aktive Busabschluss-Widerstand unabhängig vom Betrieb des Grundgerätes
gespeist. Das Bussystem bleibt dadurch auch dann weiter aktiv, wenn das
Grundgerät abgeschaltet wird oder ausfallen sollte.
Versorgen Sie bei Bedarf das Kommunikationsmodul über die zweipolige Steckerleiste mit
einer separaten Versorgungsspannung.
Verwenden Sie bei größeren Entfernungen zwischen den Schaltschränken in jedem Schalt-
schrank ein separates Netzteil.
Steckerleiste
Anschluss "+"
Anschluss "-"
Antriebsregler
820X
821X / 822X / 824X /
93XX / 9300 Servo
PLC / Drive PLC / Ser-
vosystem ECS
8200 vector
16
Erläuterung
U = 24 V DC (21,6 V - 0% ... 26,4 V + 0 %)
I = 120 mA
Bezugspotential für externe Spannungsversorgung
Externe Spannungsversorgung
Immer erforderlich.
Nur dann notwendig, wenn das Netz der entsprechenden Antriebsregler
abgeschaltet werden soll, die Kommunikation aber nicht unterbrochen wer-
den darf.
Bei diesen Grundgeräten können Sie die interne Spannungsversorgung ver-
wenden.
Siehe Hinweise in "interne DC-Spannungsversorgung" 17

