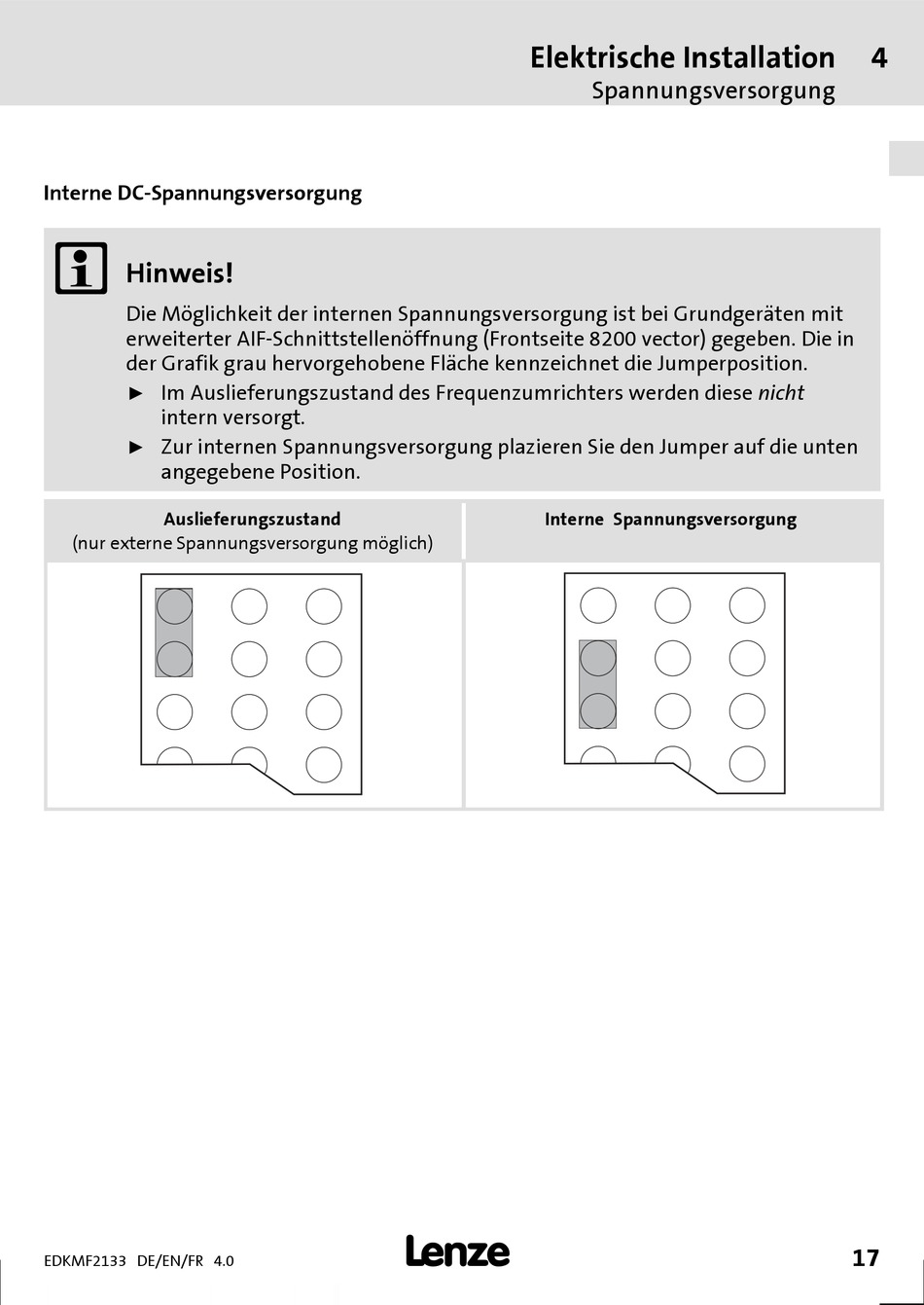

Lenze EMF2133IB Montageanleitung Seite 17

Interne DC-Spannungsversorgung

Hinweis!
Die Möglichkeit der internen Spannungsversorgung ist bei Grundgeräten mit
erweiterter AIF-Schnittstellenöffnung (Frontseite 8200 vector) gegeben. Die in
der Grafik grau hervorgehobene Fläche kennzeichnet die Jumperposition.
Im Auslieferungszustand des Frequenzumrichters werden diese nicht
ƒ
intern versorgt.
Zur internen Spannungsversorgung plazieren Sie den Jumper auf die unten
ƒ
angegebene Position.
Auslieferungszustand
(nur externe Spannungsversorgung möglich)
EDKMF2133 DE/EN/FR 4.0
Elektrische Installation
Interne Spannungsversorgung

