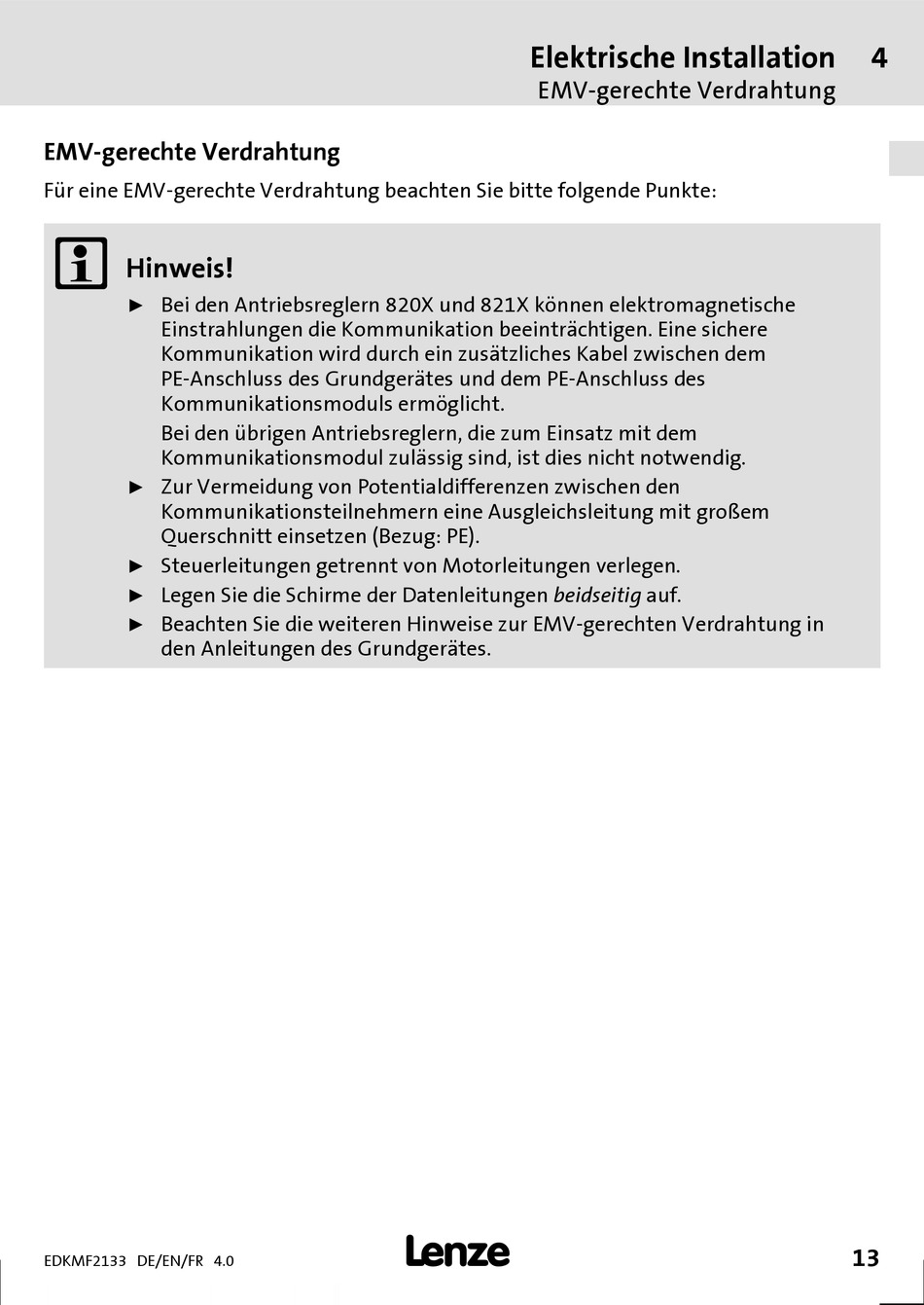

EMV-gerechte Verdrahtung

Für eine EMV-gerechte Verdrahtung beachten Sie bitte folgende Punkte:

Hinweis!
Bei den Antriebsreglern 820X und 821X können elektromagnetische
ƒ
Einstrahlungen die Kommunikation beeinträchtigen. Eine sichere
Kommunikation wird durch ein zusätzliches Kabel zwischen dem
PE-Anschluss des Grundgerätes und dem PE-Anschluss des
Kommunikationsmoduls ermöglicht.
Bei den übrigen Antriebsreglern, die zum Einsatz mit dem
Kommunikationsmodul zulässig sind, ist dies nicht notwendig.
Zur Vermeidung von Potentialdifferenzen zwischen den
ƒ
Kommunikationsteilnehmern eine Ausgleichsleitung mit großem
Querschnitt einsetzen (Bezug: PE).
Steuerleitungen getrennt von Motorleitungen verlegen.
ƒ
Legen Sie die Schirme der Datenleitungen beidseitig auf.
ƒ
Beachten Sie die weiteren Hinweise zur EMV-gerechten Verdrahtung in
ƒ
den Anleitungen des Grundgerätes.
