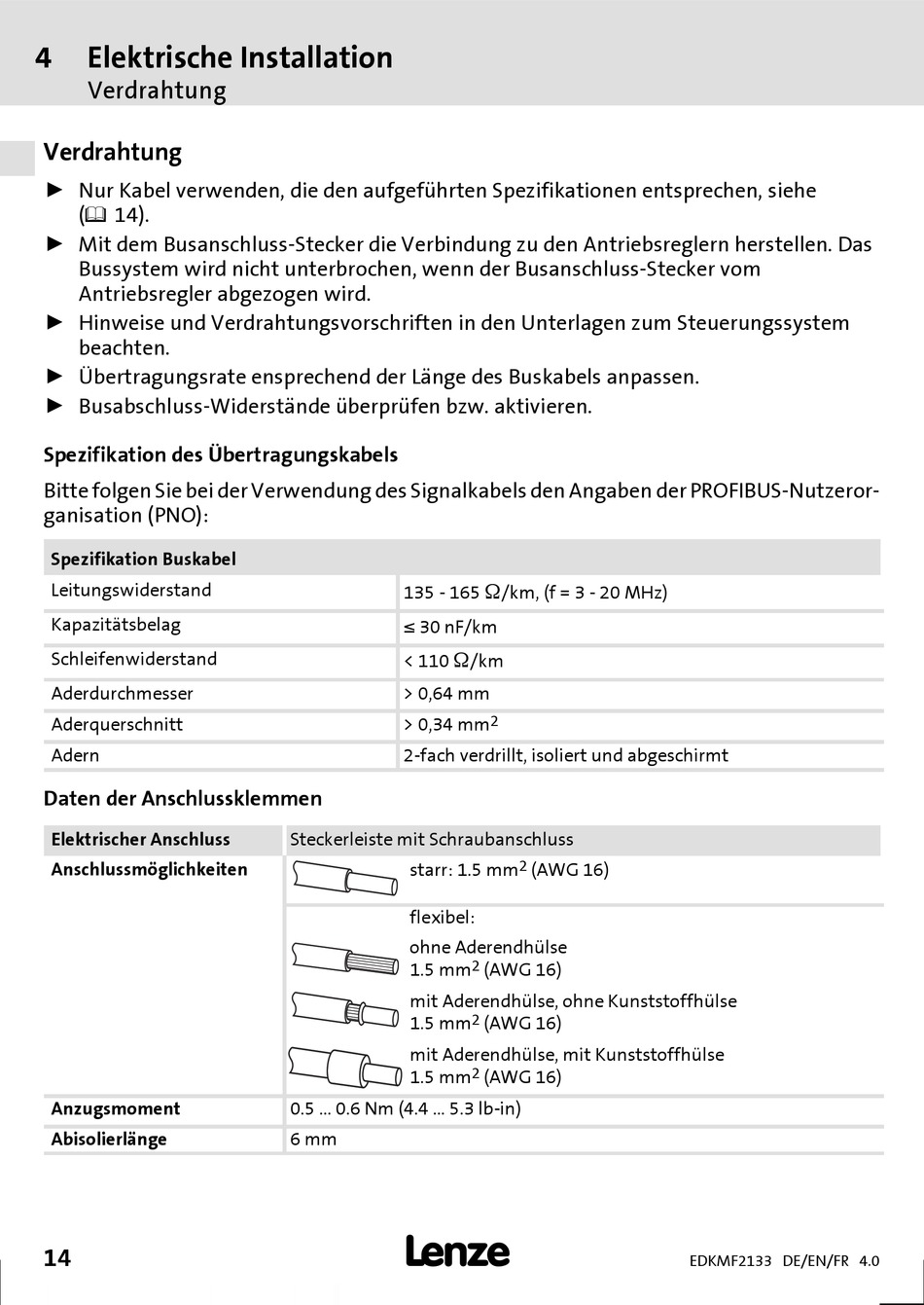

4 Elektrische Installation

Verdrahtung

Verdrahtung
ƒ Nur Kabel verwenden, die den aufgeführten Spezifikationen entsprechen, siehe
(14).
ƒ Mit dem Busanschluss-Stecker die Verbindung zu den Antriebsreglern herstellen. Das
Bussystem wird nicht unterbrochen, wenn der Busanschluss-Stecker vom
Antriebsregler abgezogen wird.
ƒ Hinweise und Verdrahtungsvorschriften in den Unterlagen zum Steuerungssystem
beachten.
ƒ Übertragungsrate ensprechend der Länge des Buskabels anpassen.
ƒ Busabschluss-Widerstände überprüfen bzw. aktivieren.
Spezifikation des Übertragungskabels
Bitte folgen Sie bei der Verwendung des Signalkabels den Angaben der PROFIBUS-Nutzeror-
ganisation (PNO):
Spezifikation Buskabel
Leitungswiderstand
Kapazitätsbelag
Schleifenwiderstand
Aderdurchmesser
Aderquerschnitt
Adern
Daten der Anschlussklemmen
Elektrischer Anschluss
Anschlussmöglichkeiten
Anzugsmoment
Abisolierlänge
14
135 - 165
30 nF/km
≤
< 110 Ω
> 0,64 mm
> 0,34 mm
2-fach verdrillt, isoliert und abgeschirmt
Steckerleiste mit Schraubanschluss
starr: 1.5 mm
flexibel:
ohne Aderendhülse
1.5 mm
mit Aderendhülse, ohne Kunststoffhülse
1.5 mm
mit Aderendhülse, mit Kunststoffhülse
1.5 mm
0.5 ... 0.6 Nm (4.4 ... 5.3 lb-in)
6 mm

Ω /km, (f = 3 - 20 MHz)
/km
2
2
(AWG 16)
2
(AWG 16)
2
(AWG 16)
2
(AWG 16)
EDKMF2133 DE/EN/FR 4.0
