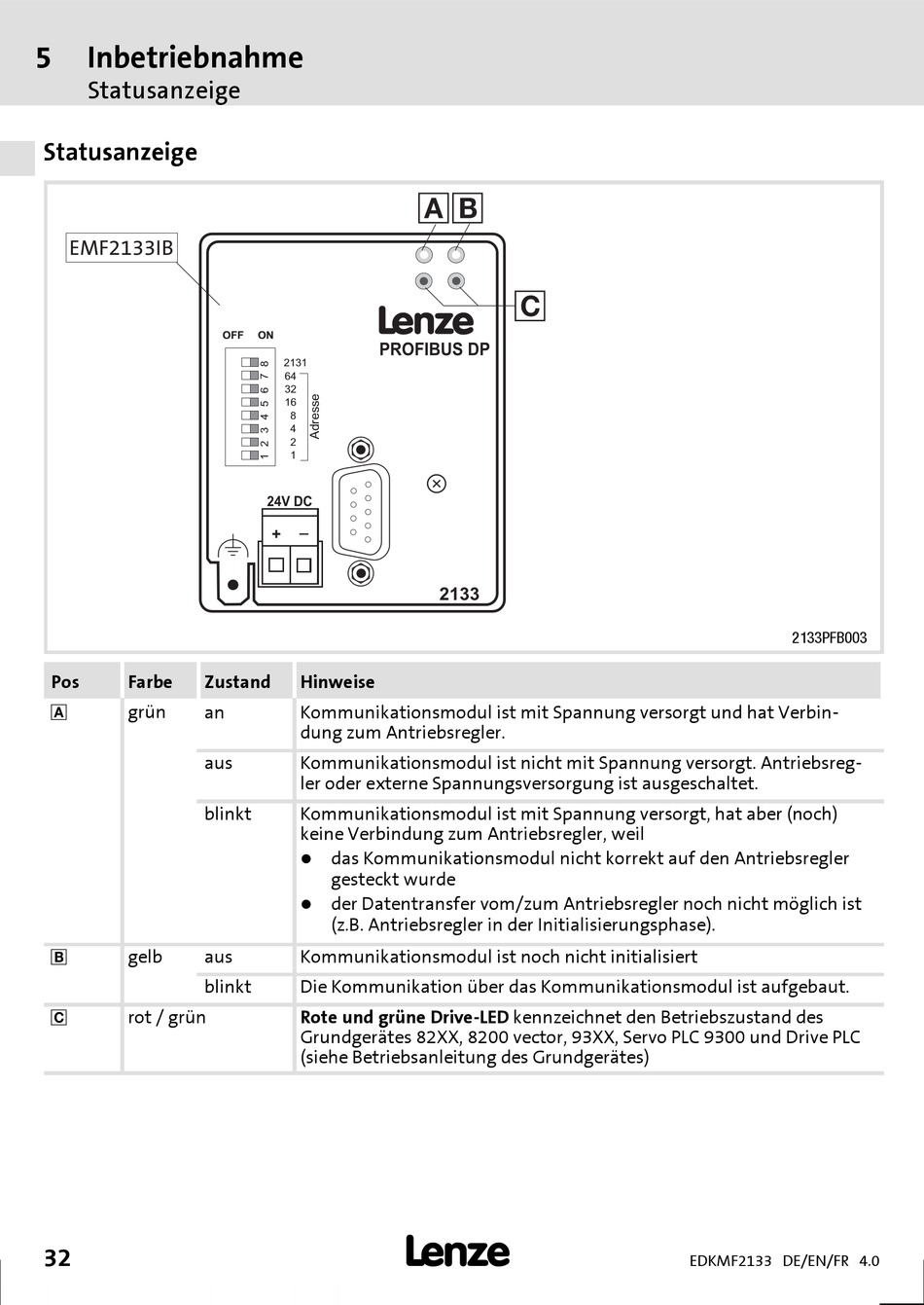

5 Inbetriebnahme

Statusanzeige

Statusanzeige
EMF2133IB
Pos Farbe Zustand
grün an

aus
blinkt
gelb
aus

blinkt
rot / grün

32
L
OFF ON
PROFIBUS DP
2131
64
32
16
8
4
2
1
24V DC
_
+
Hinweise
Kommunikationsmodul ist mit Spannung versorgt und hat Verbin-
dung zum Antriebsregler.
Kommunikationsmodul ist nicht mit Spannung versorgt. Antriebsreg-
ler oder externe Spannungsversorgung ist ausgeschaltet.
Kommunikationsmodul ist mit Spannung versorgt, hat aber (noch)
keine Verbindung zum Antriebsregler, weil
das Kommunikationsmodul nicht korrekt auf den Antriebsregler
gesteckt wurde
der Datentransfer vom/zum Antriebsregler noch nicht möglich ist
(z.B. Antriebsregler in der Initialisierungsphase).
Kommunikationsmodul ist noch nicht initialisiert
Die Kommunikation über das Kommunikationsmodul ist aufgebaut.
Rote und grüne Drive-LED kennzeichnet den Betriebszustand des
Grundgerätes 82XX, 8200 vector, 93XX, Servo PLC 9300 und Drive PLC
(siehe Betriebsanleitung des Grundgerätes)
01
2
2133

2133PFB003
