4 Elektrische Installation

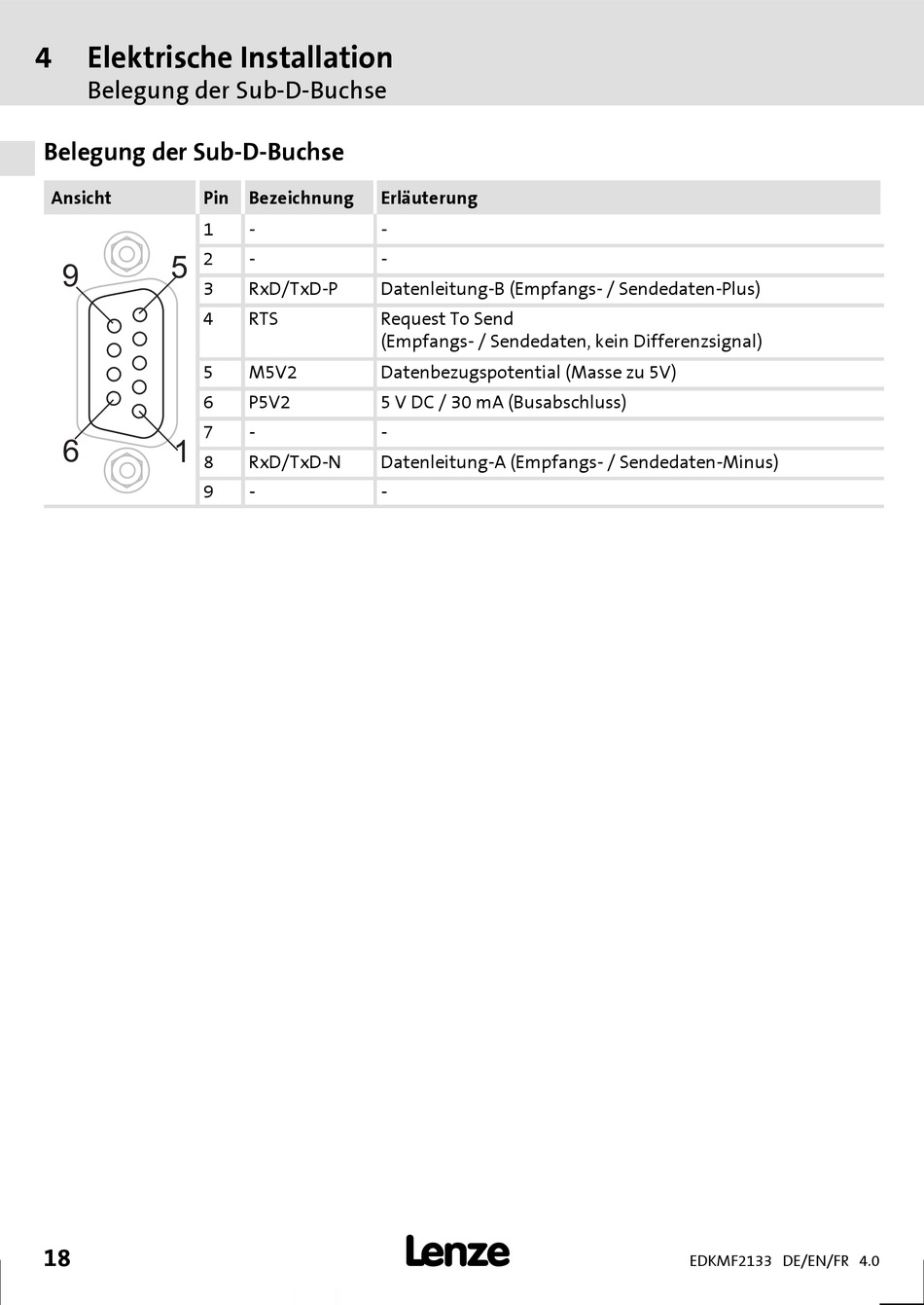

Belegung der Sub-D-Buchse

Belegung der Sub-D-Buchse
Ansicht Pin
1
2
5
9
3
4
5
6
7
6
1
8
9
18
Bezeichnung Erläuterung
- -
- -
RxD/TxD-P Datenleitung-B (Empfangs- / Sendedaten-Plus)
RTS Request To Send
(Empfangs- / Sendedaten, kein Differenzsignal)
M5V2 Datenbezugspotential (Masse zu 5V)
P5V2 5 V DC / 30 mA (Busabschluss)
- -
RxD/TxD-N Datenleitung-A (Empfangs- / Sendedaten-Minus)
- -

EDKMF2133 DE/EN/FR 4.0
