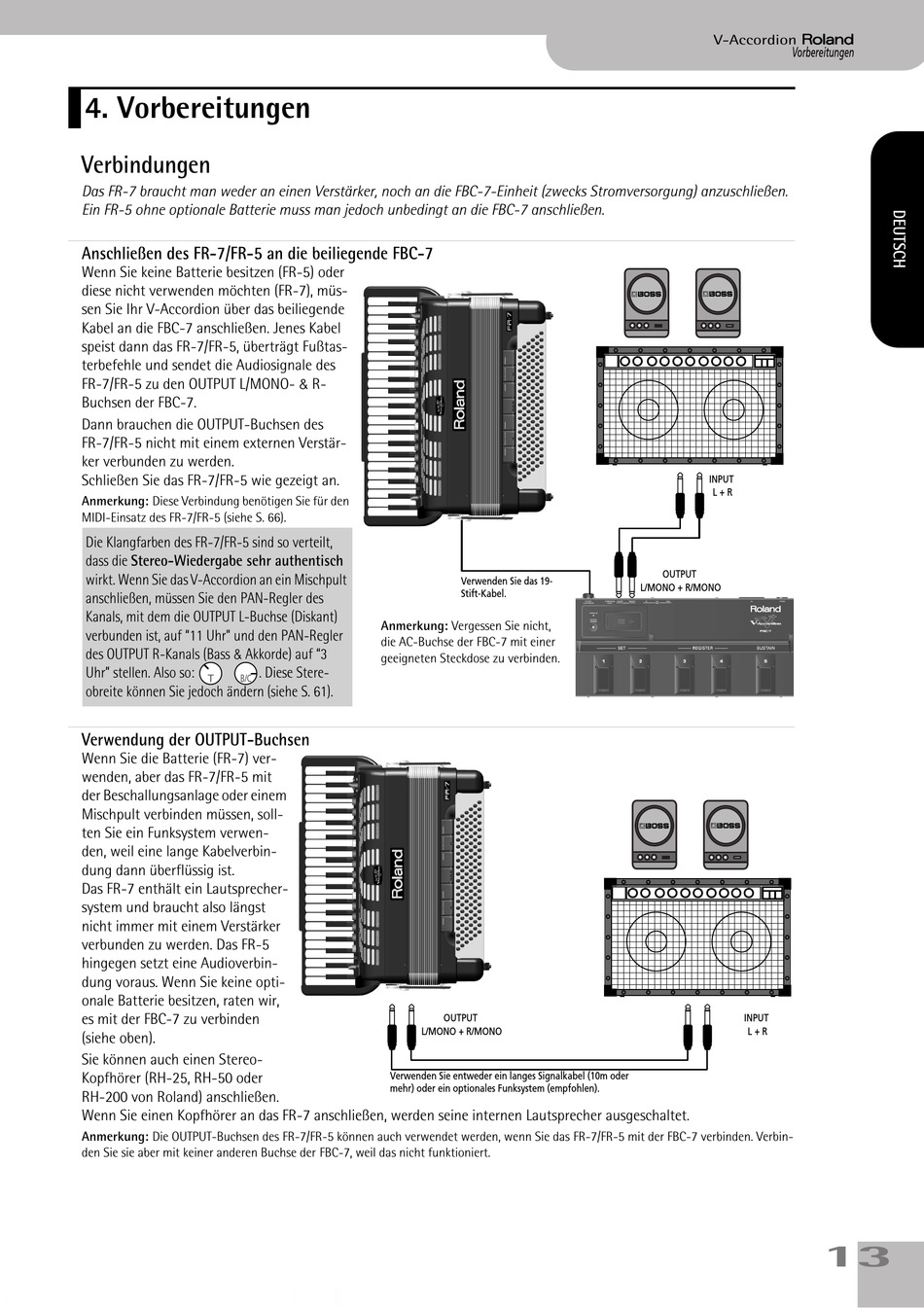

4. Vorbereitungen
Verbindungen
Das FR-7 braucht man weder an einen Verstärker, noch an die FBC-7-Einheit (zwecks Stromversorgung) anzuschließen.
Ein FR-5 ohne optionale Batterie muss man jedoch unbedingt an die FBC-7 anschließen.
Anschließen des FR-7/FR-5 an die beiliegende FBC-7
Wenn Sie keine Batterie besitzen (FR-5) oder
diese nicht verwenden möchten (FR-7), müs-
sen Sie Ihr V-Accordion über das beiliegende
Kabel an die FBC-7 anschließen. Jenes Kabel
speist dann das FR-7/FR-5, überträgt Fußtas-
terbefehle und sendet die Audiosignale des
FR-7/FR-5 zu den OUTPUT L/MONO- & R-
Buchsen der FBC-7.
Dann brauchen die OUTPUT-Buchsen des
FR-7/FR-5 nicht mit einem externen Verstär-
ker verbunden zu werden.
Schließen Sie das FR-7/FR-5 wie gezeigt an.
Anmerkung: Diese Verbindung benötigen Sie für den
MIDI-Einsatz des FR-7/FR-5 (siehe S. 66).
Die Klangfarben des FR-7/FR-5 sind so verteilt,
dass die Stereo-Wiedergabe sehr authentisch
wirkt. Wenn Sie das V-Accordion an ein Mischpult
anschließen, müssen Sie den PAN-Regler des
Kanals, mit dem die OUTPUT L-Buchse (Diskant)
verbunden ist, auf "11 Uhr" und den PAN-Regler
des OUTPUT R-Kanals (Bass & Akkorde) auf "3
Uhr" stellen. Also so:
T
B/C
obreite können Sie jedoch ändern (siehe S. 61).
Verwendung der OUTPUT-Buchsen
Wenn Sie die Batterie (FR-7) ver-
wenden, aber das FR-7/FR-5 mit
der Beschallungsanlage oder einem
Mischpult verbinden müssen, soll-
ten Sie ein Funksystem verwen-
den, weil eine lange Kabelverbin-
dung dann überflüssig ist.
Das FR-7 enthält ein Lautsprecher-
system und braucht also längst
nicht immer mit einem Verstärker
verbunden zu werden. Das FR-5
hingegen setzt eine Audioverbin-
dung voraus. Wenn Sie keine opti-
onale Batterie besitzen, raten wir,
es mit der FBC-7 zu verbinden
(siehe oben).
Sie können auch einen Stereo-
Kopfhörer (RH-25, RH-50 oder
RH-200 von Roland) anschließen.
Wenn Sie einen Kopfhörer an das FR-7 anschließen, werden seine internen Lautsprecher ausgeschaltet.
Anmerkung: Die OUTPUT-Buchsen des FR-7/FR-5 können auch verwendet werden, wenn Sie das FR-7/FR-5 mit der FBC-7 verbinden. Verbin-
den Sie sie aber mit keiner anderen Buchse der FBC-7, weil das nicht funktioniert.
Anmerkung: Vergessen Sie nicht,
die AC-Buchse der FBC-7 mit einer
geeigneten Steckdose zu verbinden.
. Diese Stere-
L/MONO + R/MONO
Verwenden Sie entweder ein langes Signalkabel (10m oder
mehr) oder ein optionales Funksystem (empfohlen).
Verwenden Sie das 19-
Stift-Kabel.
OUTPUT
r
V-Accordion
Vorbereitungen
INPUT
L + R
OUTPUT
L/MONO + R/MONO
INPUT
L + R
13
