FR-7/FR-5 V-Accordion
Beschreibung der Bedienelemente | Anschlüsse

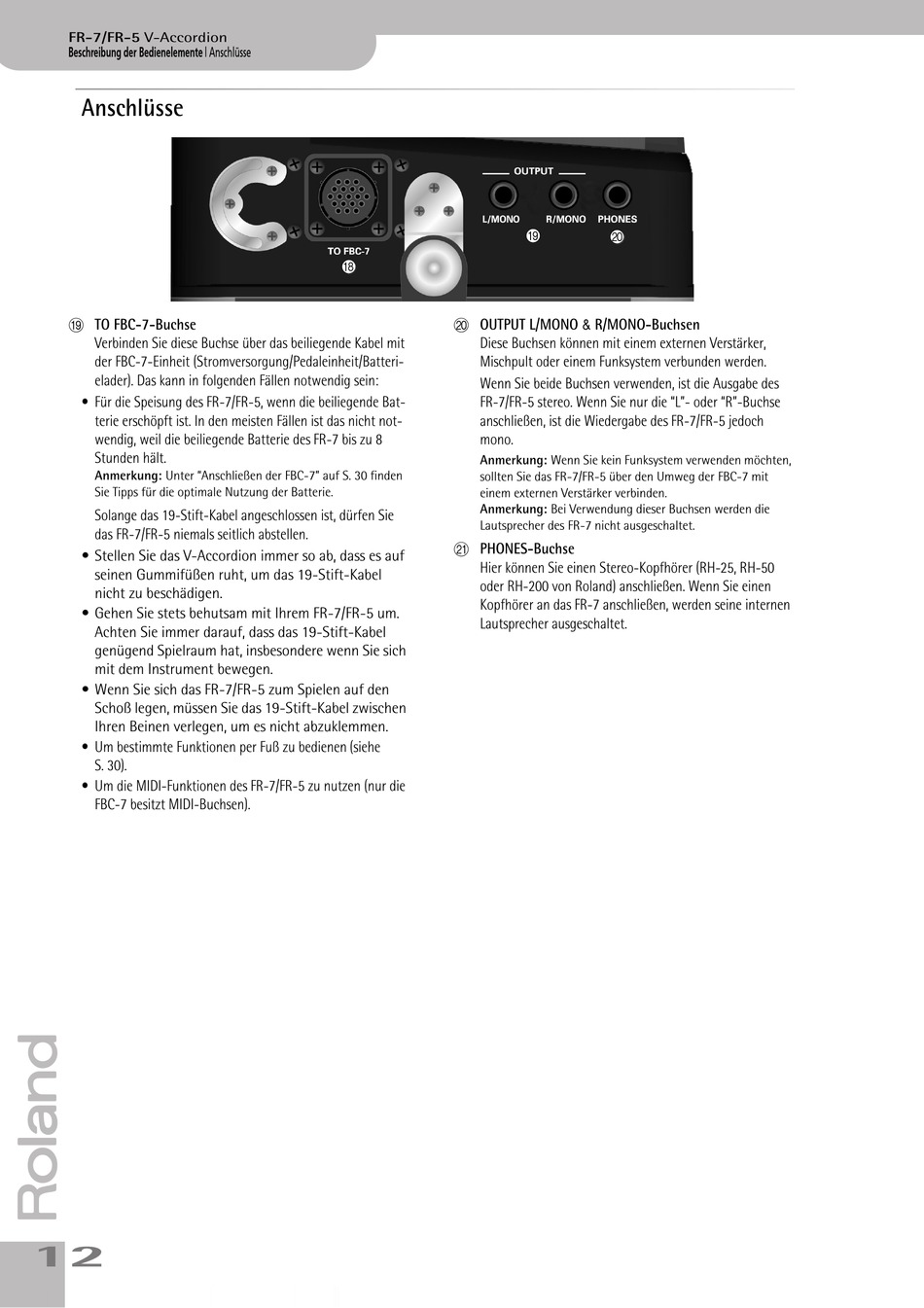

Anschlüsse
S TO FBC-7-Buchse
Verbinden Sie diese Buchse über das beiliegende Kabel mit
der FBC-7-Einheit (Stromversorgung/Pedaleinheit/Batteri-
elader). Das kann in folgenden Fällen notwendig sein:
• Für die Speisung des FR-7/FR-5, wenn die beiliegende Bat-
terie erschöpft ist. In den meisten Fällen ist das nicht not-
wendig, weil die beiliegende Batterie des FR-7 bis zu 8
Stunden hält.
Anmerkung: Unter "Anschließen der FBC-7" auf S. 30 finden
Sie Tipps für die optimale Nutzung der Batterie.
Solange das 19-Stift-Kabel angeschlossen ist, dürfen Sie
das FR-7/FR-5 niemals seitlich abstellen.
• Stellen Sie das V-Accordion immer so ab, dass es auf
seinen Gummifüßen ruht, um das 19-Stift-Kabel
nicht zu beschädigen.
• Gehen Sie stets behutsam mit Ihrem FR-7/FR-5 um.
Achten Sie immer darauf, dass das 19-Stift-Kabel
genügend Spielraum hat, insbesondere wenn Sie sich
mit dem Instrument bewegen.
• Wenn Sie sich das FR-7/FR-5 zum Spielen auf den
Schoß legen, müssen Sie das 19-Stift-Kabel zwischen
Ihren Beinen verlegen, um es nicht abzuklemmen.
• Um bestimmte Funktionen per Fuß zu bedienen (siehe
S. 30).
• Um die MIDI-Funktionen des FR-7/FR-5 zu nutzen (nur die
FBC-7 besitzt MIDI-Buchsen).
12
R
T OUTPUT L/MONO & R/MONO-Buchsen
Diese Buchsen können mit einem externen Verstärker,
Mischpult oder einem Funksystem verbunden werden.
Wenn Sie beide Buchsen verwenden, ist die Ausgabe des
FR-7/FR-5 stereo. Wenn Sie nur die "L"- oder "R"-Buchse
anschließen, ist die Wiedergabe des FR-7/FR-5 jedoch
mono.
Anmerkung: Wenn Sie kein Funksystem verwenden möchten,
sollten Sie das FR-7/FR-5 über den Umweg der FBC-7 mit
einem externen Verstärker verbinden.
Anmerkung: Bei Verwendung dieser Buchsen werden die
Lautsprecher des FR-7 nicht ausgeschaltet.
U PHONES-Buchse
Hier können Sie einen Stereo-Kopfhörer (RH-25, RH-50
oder RH-200 von Roland) anschließen. Wenn Sie einen
Kopfhörer an das FR-7 anschließen, werden seine internen
Lautsprecher ausgeschaltet.
S
T
