Elektrische Installation

4.8.4 Mechanische Bremssteuerung

In Hub-/Senkanwendungen muss eine elektromecha-
nische Bremse gesteuert werden können:
•
Steuern Sie die Bremse mit einem Relaisausgang
oder Digitalausgang (Klemme 27).
•
Halten Sie den Ausgang geschlossen
(spannungsfrei), so lange der Frequenzumrichter
den Motor nicht im Stillstand halten kann, z. B.,
weil die Last zu schwer ist.
•
Wählen Sie für Anwendungen mit einer elektro-
mechanischen Bremse [32] Mechanische
Bremssteuerung in der Parametergruppe 5-4* Relais
aus.
•
Die Bremse wird gelöst, wenn der Motorstrom
den eingestellten Wert in Parameter 2-20 Bremse
öffnen bei Motorstrom überschreitet.
•
Die Bremse wird aktiviert, wenn die Ausgangs-
frequenz geringer als die in
Parameter 2-22 Bremse schließen bei Motorfrequenz
eingestellte Frequenz ist und der Frequenzum-
richter einen Stoppbefehl ausgibt.
Befindet sich der Frequenzumrichter im Alarmmodus oder
besteht eine Überspannungssituation, schließt die
mechanische Bremse sofort.
Der Frequenzumrichter ist keine Sicherheitsvorrichtung. Es
obliegt dem Systemplaner Sicherheitsvorrichtungen gemäß
entsprechender nationaler Kran-/Hebevorschriften zu
integrieren.
L1(N) L2(L) L3
Frequency converter
U V W
Mechanical
brake
Motor Shaft
Brake power circuit

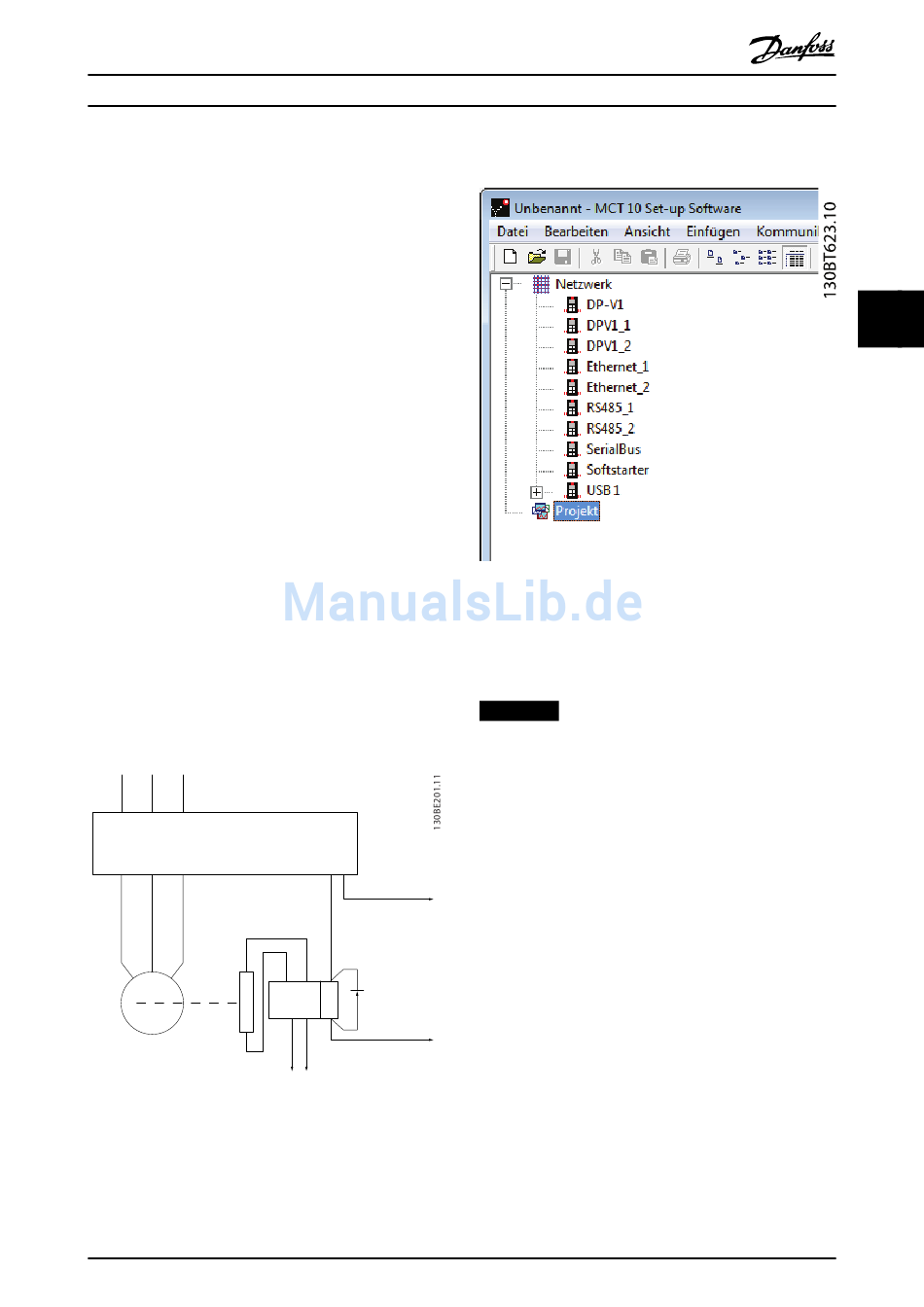

Abbildung 4.11 Anschluss der mechanische Bremse an den
Frequenzumrichter
MG07A203
Bedienungsanleitung
Output
relay
02 01
Command circuit
220 V AC
Output
A1
Freewheeling
contactor
diode
input
A2
380 V AC
Danfoss A/S © 03/2016 Alle Rechte vorbehalten.

4.8.5 USB-Datenschnittstelle

Abbildung 4.12 Netzwerkbusliste
Wenn Sie das USB-Kabel trennen, entfernen Sie damit den
über den USB-Anschluss verbundenen Frequenzumrichter
aus der Netzwerkbusliste.
HINWEIS
Sie können die Adresse eines USB-Busses nicht einstellen
und keinen Busnamen konfigurieren. Wenn Sie mehrere
Frequenzumrichter per USB anschließen, werden in der
Netzwerkbusliste von MCT 10 Konfigurationssoftware
automatisch weitere Busnamen erstellt.
Das Anschließen mehrerer Frequenzumrichter mit einem
USB-Kabel führt bei Computern mit Windows XP häufig
zu Ausnahmefehlern und Abstürzen. Daher empfiehlt es
sich, immer nur einen Frequenzumrichter per USB mit
dem PC zu verbinden.

4.8.6 RS485 Serielle Schnittstelle

Schließen Sie das serielle RS485-Schnittstellenkabel an die
Klemmen (+)68 und (-)69 an.
•
Wir empfehlen die Verwendung eines
abgeschirmten seriellen Schnittstellenkabels.
•
Zur vorschriftsgemäßen Erdung siehe
Kapitel 4.3 Erdung.
