Inbetriebnahme
1 [OK]: Zur Anzeige der Parameternummern und des Werts im
ersten Index.
2 [OK]: Der Index kann ausgewählt werden.
▲ ▼
3
[ ][ ]: Zur Auswahl des Index.
4 [OK]: Wert kann geändert werden.
▲ ▼
5
[ ][ ]: Zum Ändern des Parameterwerts (blinkend).
6 [Back]: Zum Verwerfen der Änderungen.
[OK]: Zum Bestätigen der Änderungen.
7 [Back]: Zum Abbrechen der Bearbeitung des Indexes und
zur Auswahl eines neuen Parameters.
▲ ▼
8
[ ][ ]: Zur Auswahl eines Parameters innerhalb der Gruppe.
5 5
9 [Back]: Zum Entfernen des Indexwerts und zur Anzeige der
Parametergruppe.
▲ ▼
10
[ ][ ]: Zur Auswahl der Gruppe.
Tabelle 5.7 Ändern von Werten in Arrayparametern
5.3.5 Aufbau des LCP 102
Das LCP 102 ist in vier Funktionsbereiche unterteilt (siehe
Abbildung 5.8).
A. Displaybereich
B. Menütasten am Display
C. Navigationstasten und Kontrollleuchten (LED)
D. Bedientasten und Quittieren (Reset).
1
2
A
4
6
B
7
10 C
On
15
Warn.
16
Alarm
17
D
18

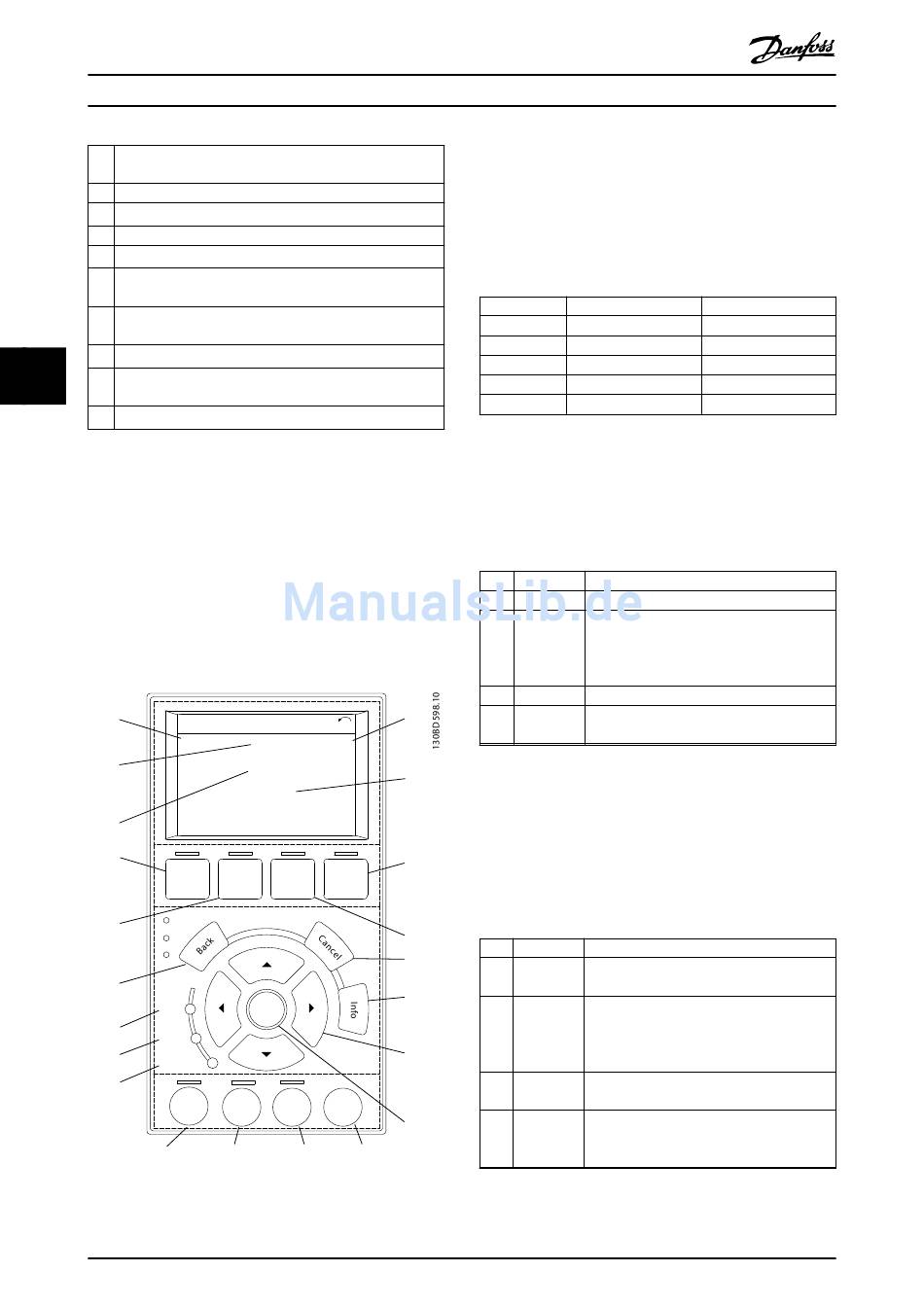

Abbildung 5.8 Grafisches LCP-Bedienteil (LCP 102)
32
Status 1(1)
799 RPM 7.83 A 36.4 kW
0.000
53.2 %
Auto Remote Ramping
Quick Main Alarm
Status
Menu Menu Log
OK
Hand Auto
Reset
Off
on on
19 20
Danfoss A/S © 03/2016 Alle Rechte vorbehalten.
®
VLT Midi Drive FC 280
A. Displaybereich
Das Display ist aktiviert, wenn Netzspannung, eine DC-Bus-
Zwischenkreisklemme oder eine externe 24 V DC-
Versorgung den Frequenzumrichter mit Spannung versorgt.
Sie können die auf dem LCP angezeigten Informationen an
die jeweilige Anwendung anpassen. Wählen Sie die
Optionen im Quick-Menü Q3-13 Displayeinstellungen aus.
Display
1
2
3
4
5
Tabelle 5.8 Legende für Abbildung 5.8, Displaybereich
B. Menütasten am Display
Die Menütasten dienen zum Zugriff auf Menüs zur Parame-
tereinstellung, zur Änderung des Statusanzeigemodus im
Normalbetrieb und zur Anzeige von Einträgen im Fehler-
speicher.
Taste
6 Status
7 Quick-Menü Dieses Menü bietet schnellen Zugang zu
8 Hauptmenü Dient zum Zugriff auf alle Parameter.
9 Alarm Log
3
Tabelle 5.9 Legende für Abbildung 5.8, Menütasten am Display
5
C. Navigationstasten und Kontrollleuchten (LED)
Die Navigationstasten dienen zum Navigieren durch die
Programmierfunktionen und zum Bewegen des Display-
cursors. Die Navigationstasten ermöglichen zudem eine
9
Drehzahlregelung im Handbetrieb (Ortsteuerung). In
diesem Bereich befinden sich darüber hinaus drei Frequen-
zumrichter-Statusanzeigen (LED) zur Anzeige des Zustands.
8
Taste
11
10 Back
12
11 Abbrechen
13
12 Info
13 Navigati-
14
onstasten
21
Parameternummer Werkseinstellung
0-20 [1602] Sollwert [%]
0-21 [1614] Motorstrom
0-22 [1610] Leistung [kW]
0-23 [1613] Frequenz
0-24 [1502] kWh-Zähler
Funktion
Diese Taste zeigt Betriebsinformationen an.
Parametern zur Programmierung für die erste
Inbetriebnahme und zu vielen detaillierten
Anwendungshinweisen.
Zeigt eine Liste aktueller Warnungen, der
letzten 10 Alarme und den Wartungsspeicher.
Funktion
Bringt Sie zum vorherigen Schritt oder zur
vorherigen Liste in der Menüstruktur zurück.
Macht die letzte Änderung oder den letzten
Befehl rückgängig, so lange der
Anzeigemodus bzw. die Displayanzeige nicht
geändert worden ist.
Zeigt Informationen zur angezeigten
Funktion an.
Navigieren Sie mit Hilfe der vier Navigations-
tasten zwischen den verschiedenen Optionen
in den Menüs.
MG07A203
