3.1 Auspacken

3.1.1 Gelieferte Teile

Die mitgelieferten Teile können je nach Produktkonfigu-
ration unterschiedlich sein.
•
Überprüfen Sie, dass die mitgelieferten Teile und
die Informationen auf dem Typenschild mit der
Bestellbestätigung übereinstimmen.
•
Überprüfen Sie die Verpackung und den Frequen-
zumrichter per Sichtprüfung auf Beschädigungen,
die eine unsachgemäße Handhabung beim
Versand verursacht hat. Erheben Sie ggf.
gegenüber der Spedition Anspruch auf Schadens-
ersatz. Behalten Sie beschädigte Teile bis zur
Klärung ein.
MG07A203
Bedienungsanleitung
1
VLT
4
3
T/C: FC-280PK37T4E20H1BXCXXXSXXXXAX
5
P/N: 134U2184
0.37kW 0.5HP
6
IN: 3x380-480V 50/60Hz, 1.2/1.0A
OUT: 3x0-Vin 0-500Hz, 1.2/1.1A
7
IP20
8
17
19
1 Produktlogo
2 Produktname
3 Bestellnummer
4 Typencode
5 Nennleistung
Eingangsspannung, -frequenz und -strom (bei niedrigen/
6
hohen Spannungen)
Ausgangsspannung, -frequenz und -strom (bei niedrigen/
7
hohen Spannungen)
8 IP-Schutzart
9 Herkunftsland
10 Seriennummer
11 EAC-Logo
12 CE-Zeichen
13 TÜV-Logo
14 Entsorgung
15 Barcode
16 Hinweis auf Gehäusetyp
17 UL-Logo
18 UL-Sollwert
19 Warnungsspezifikationen

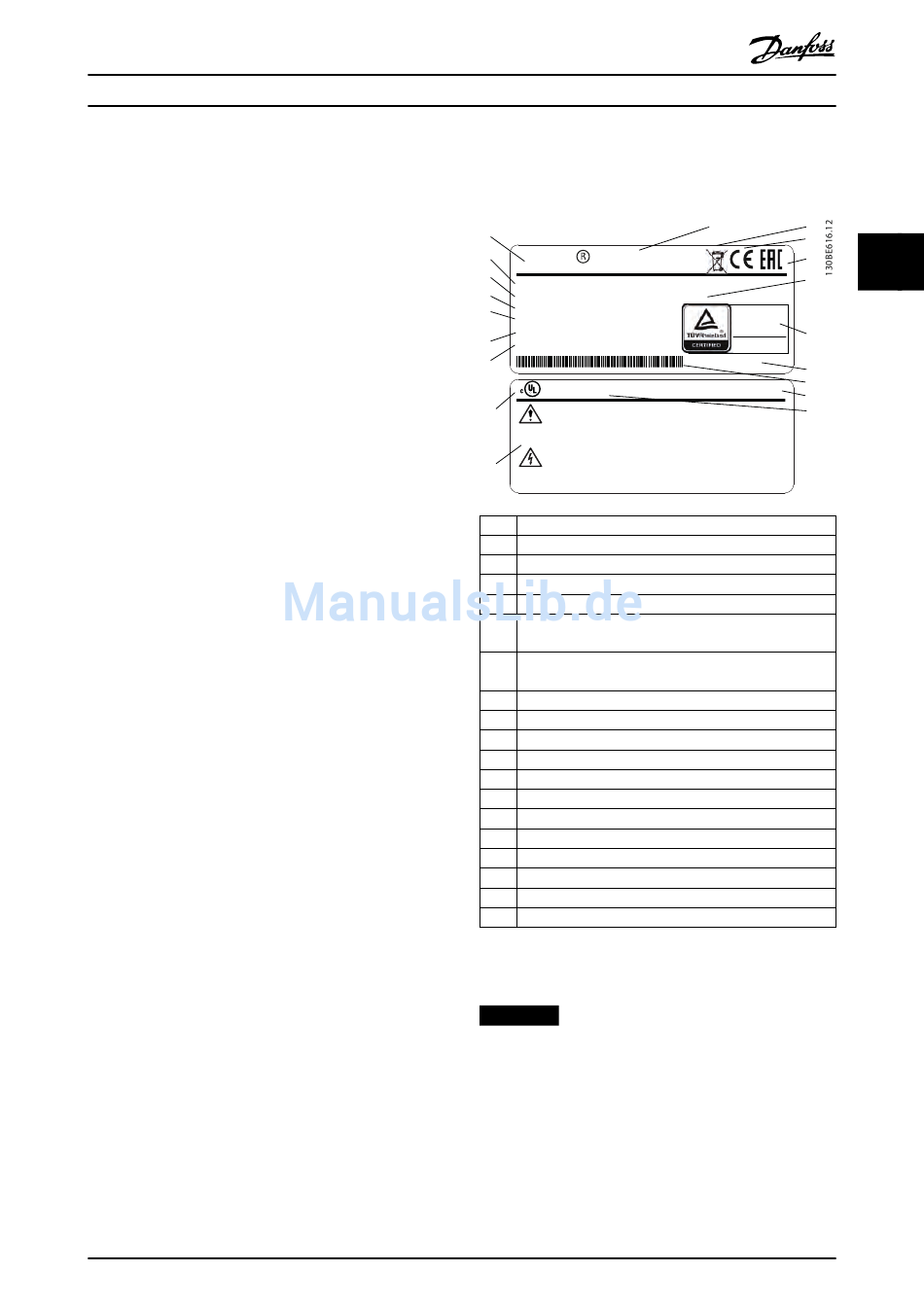

Abbildung 3.1 Produkttypenschild (Beispiel)
HINWEIS
Entfernen Sie das Typenschild nicht vom Frequenzum-
richter (Verlust des Garantieanspruchs).
3.1.2 Lagerung
Vergewissern Sie sich, dass die Lageranforderungen erfüllt
sind. Weitere Informationen hierzu finden Sie unter
Kapitel 9.4 Umgebungsbedingungen.
