Mechanische Installation
3 3
1
2

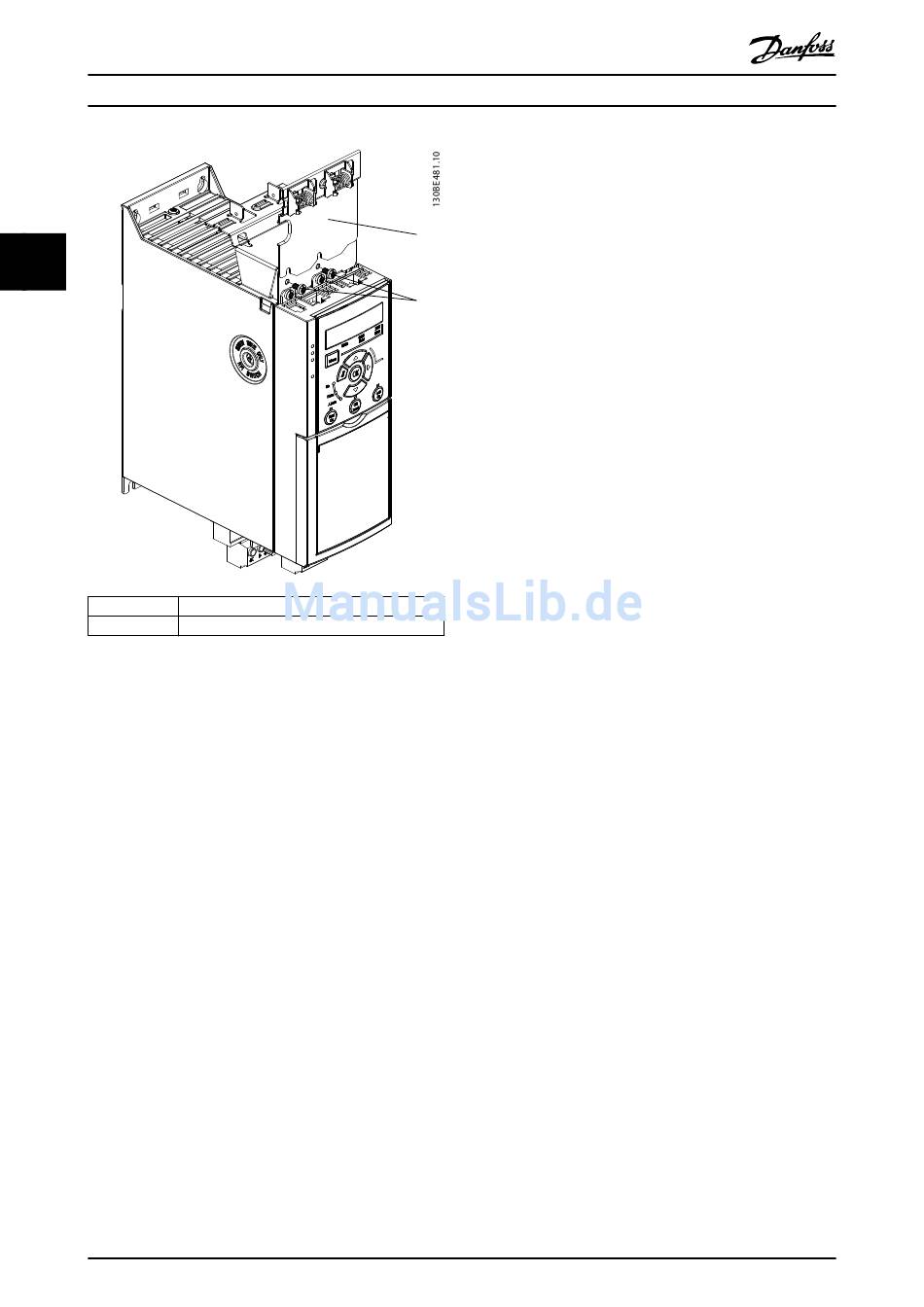

Abbildung 3.4 Befestigung des senkrechten Abschirmblechs
mit Schrauben
Abbildung 3.3 sowie Abbildung 3.4 zeigen die PROFINET-
Buchsen. Die tatsächlichen Buchsen basieren auf dem am
Frequenzumrichter montierten Steuerkassettentyp.
3. Drücken Sie die PROFIBUS/PROFINET/CANopen/
Ethernet-Kabelverschraubung in die Buchsen in
der Steuerkassette.
4. 4a
4b
12
VLT
Senkrechtes Abschirmblech
Schrauben
Positionieren Sie die PROFIBUS/
CANopen-Kabel zwischen den Federzug-
Metallschellen, um die Kabel
mechanisch zu fixieren und einen
elektrischen Kontakt zwischen Kabel und
Masse herzustellen.
Positionieren Sie die PROFINET/Ethernet-
Kabel zwischen den federgeladenen
Metallklemmen, um das Kabel
mechanisch zu fixieren und einen
elektrischen Kontakt zwischen Kabeln
und Schellen herzustellen.
