Inbetriebnahme
D. Bedientasten mit Kontroll-Anzeigen (LED)
Taste Funktion
13 [Hand On] Drücken Sie diese Taste, um den Frequenzum-
richter im Handbetrieb (Ort-Steuerung) zu
starten.
•
Ein externes Stoppsignal über Steuersignale
oder serielle Kommunikation hebt den
Handbetrieb auf.
14 Off/Reset Diese Taste dient dazu, den Motor zu stoppen,
jedoch ohne Unterbrechung der Stromver-
sorgung zum Frequenzumrichter, oder dazu,
den Frequenzumrichter nach Behebung eines
Fehlers manuell zurückzusetzen.
15 Auto on Diese Taste versetzt das System in den
Fernbetrieb (Autobetrieb).
•
Sie reagiert auf einen externen Startbefehl
über Steuerklemmen oder serielle
Kommunikation.
Tabelle 5.4 Legende zu Abbildung 5.1, Abschnitt D
WARNUNG
ELEKTRISCHE GEFAHR
Auch nach dem Drücken der [Off/Reset]-Taste liegt
weiterhin Spannung an den Klemmen des Frequenzum-
richters an. Durch Drücken der Taste [Off/Reset] wird der
Frequenzumrichter nicht von der Netzversorgung
getrennt. Ein Berühren spannungsführender Teile kann
zu schweren Verletzungen oder zum Tod führen!
•
Berühren Sie keine spannungsführenden Teile!
5.3.2 Die Funktion der Rechtspfeil-Taste am
LCP
Drücken Sie [►], um die 4 Ziffern in der Anzeige einzeln zu
ändern. Wenn Sie [►] einmal drücken, bewegt sich der
Cursor zur ersten Ziffer, und diese Ziffer beginnt zu
blinken, wie in Abbildung 5.3 gezeigt. Drücken Sie [
zum Ändern der Werte. Durch Drücken von [►] ändert sich
der Wert der Ziffern nicht und das Dezimalkomma wird
nicht verschoben.
MG07A203
Bedienungsanleitung

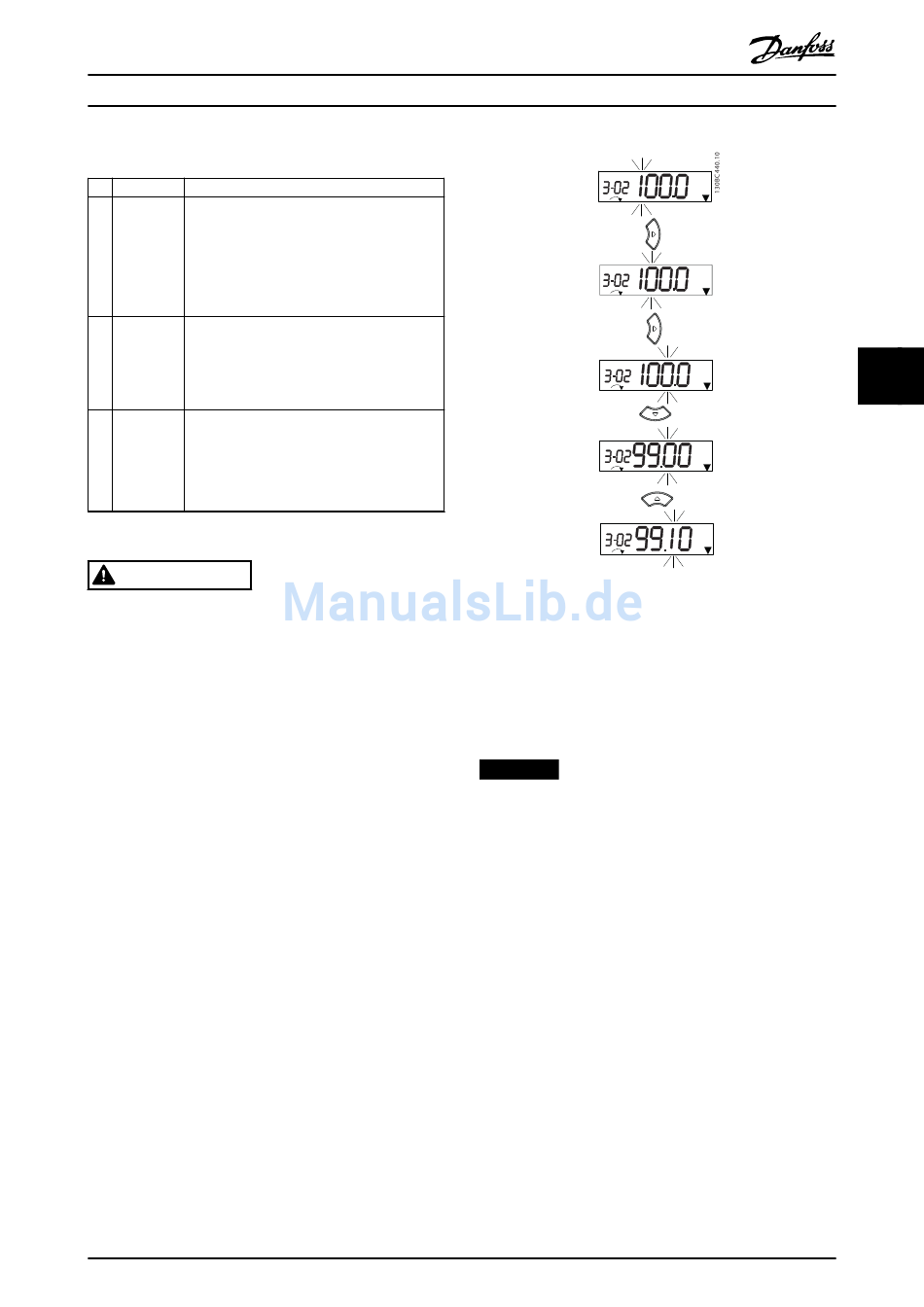

Abbildung 5.3 Funktion der Rechtspfeil-Taste
Sie können [►] auch zum Bewegen zwischen Parameter-
gruppen verwenden. Drücken Sie im Hauptmenü [►], um
zum ersten Parameter in der nächsten Parametergruppe zu
wechseln (z. B. zum Bewegen von Parameter 0-03 Regional
Settings [0] International zu Parameter 1-00 Configuration
Mode [0] Drehzahlsteuerung).
HINWEIS
Bei der Inbetriebnahme zeigt die LCP die Meldung
INITIALISIERUNG an. Wenn diese Meldung nicht mehr
angezeigt wird, ist der Frequenzumrichter betriebsbereit.
Das Hinzufügen oder Entfernen von Optionen kann die
Inbetriebnahme verzögern.
▲ ▼
5.3.3 Quick-Menü am LCP 101
] [ ]
Über das Quick-Menü können Sie auf die am häufigsten
verwendeten Parameter zugreifen.
1.
2.
3.
4.
5.
Danfoss A/S © 03/2016 Alle Rechte vorbehalten.
Setup 1
Setup 1
Setup 1
Setup 1
Setup 1
Drücken Sie zum Aufrufen des Quick-Menüs die
[Menu]-Taste, bis der Anzeiger im Display auf dem
Quick-Menü steht.
Wählen Sie mithilfe der Tasten [
QM1 oder QM2, und drücken Sie dann [OK].
Navigieren Sie mit den Tasten [
Parameter im Quick-Menü.
Drücken Sie zur Auswahl eines Parameters [OK].
▲ ▼
Drücken Sie [ ] [ ], um den Wert einer Parame-
tereinstellung zu ändern.
5
▲ ▼
] [ ] entweder
▲ ▼
] [ ] durch die
