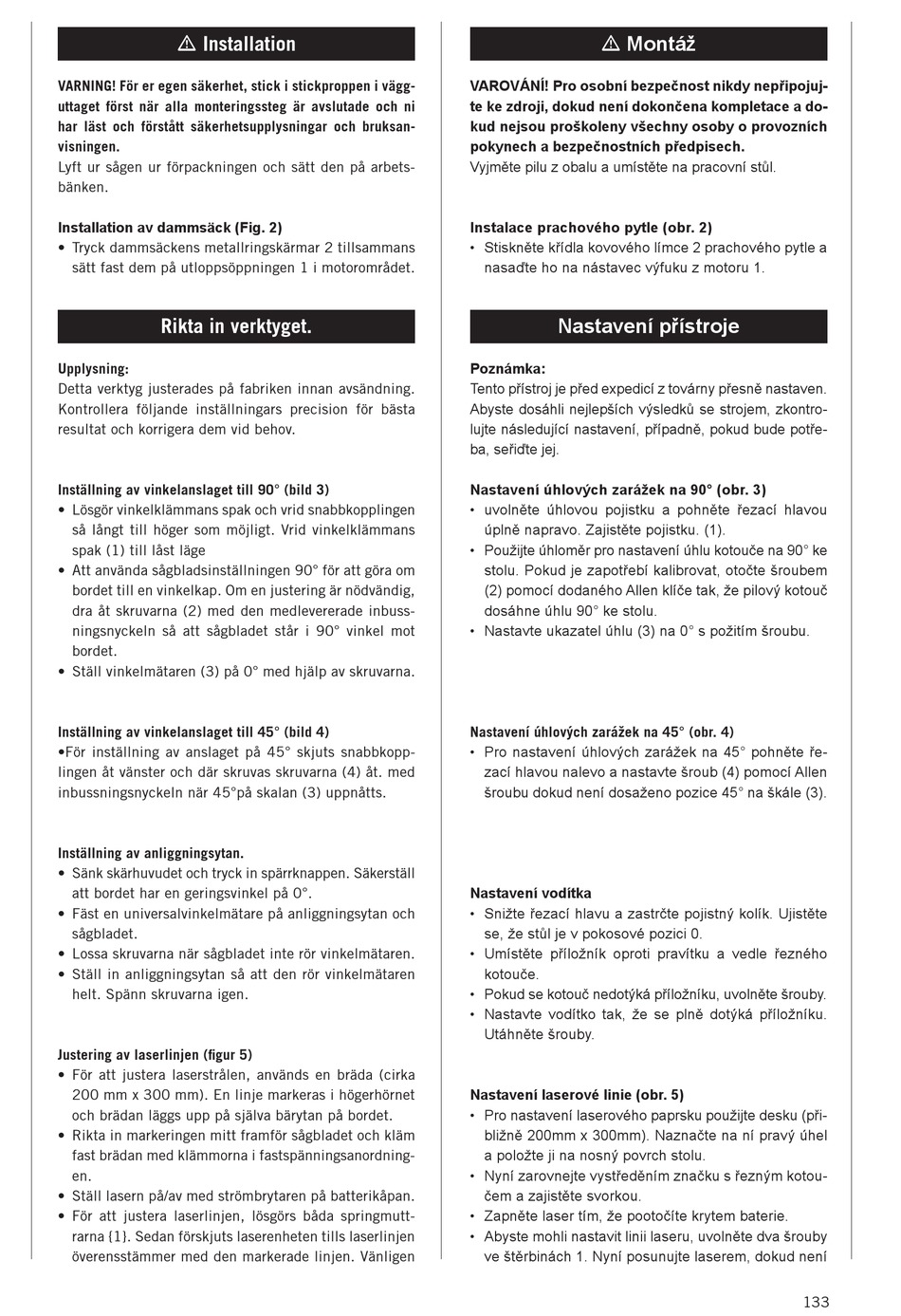

m Installation
VARNING! För er egen säkerhet, stick i stickproppen i vägg-
uttaget först när alla monteringssteg är avslutade och ni
har läst och förstått säkerhetsupplysningar och bruksan-
visningen.
Lyft ur sågen ur förpackningen och sätt den på arbets­
bänken.
Installation av dammsäck (Fig. 2)
• Tryck dammsäckens metallringskärmar 2 tillsammans
sätt fast dem på utloppsöppningen 1 i motorområdet.
Rikta in verktyget.
Upplysning:
Detta verktyg justerades på fabriken innan avsändning.
Kontrollera följande inställningars precision för bästa
resultat och korrigera dem vid behov.
Inställning av vinkelanslaget till 90° (bild 3)
• Lösgör vinkelklämmans spak och vrid snabbkopplingen
så långt till höger som möjligt. Vrid vinkelklämmans
spak (1) till låst läge
• Att använda sågbladsinställningen 90° för att göra om
bordet till en vinkelkap. Om en justering är nödvändig,
dra åt skruvarna (2) med den medlevererade inbuss­
ningsnyckeln så att sågbladet står i 90° vinkel mot
bordet.
• Ställ vinkelmätaren (3) på 0° med hjälp av skruvarna.
Inställning av vinkelanslaget till 45° (bild 4)
•För inställning av anslaget på 45° skjuts snabbkopp­
lingen åt vänster och där skruvas skruvarna (4) åt. med
inbussningsnyckeln när 45°på skalan (3) uppnåtts.
Inställning av anliggningsytan.
• Sänk skärhuvudet och tryck in spärrknappen. Säkerställ
att bordet har en geringsvinkel på 0°.
• Fäst en universalvinkelmätare på anliggningsytan och
sågbladet.
• Lossa skruvarna när sågbladet inte rör vinkelmätaren.
• Ställ in anliggningsytan så att den rör vinkelmätaren
helt. Spänn skruvarna igen.
Justering av laserlinjen (figur 5)
• För att justera laserstrålen, används en bräda (cirka
200 mm x 300 mm). En linje markeras i högerhörnet
och brädan läggs upp på själva bärytan på bordet.
• Rikta in markeringen mitt framför sågbladet och kläm
fast brädan med klämmorna i fastspänningsanordning­
en.
• Ställ lasern på/av med strömbrytaren på batterikåpan.
• För att justera laserlinjen, lösgörs båda springmutt­
rarna {1}. Sedan förskjuts laserenheten tills laserlinjen
överensstämmer med den markerade linjen. Vänligen
m Montáž
VAROVÁNÍ! Pro osobní bezpečnost nikdy nepřipojuj-
te ke zdroji, dokud není dokončena kompletace a do-
kud nejsou proškoleny všechny osoby o provozních
pokynech a bezpečnostních předpisech.
Vyjměte pilu z obalu a umístěte na pracovní stůl.
Instalace prachového pytle (obr. 2)
• Stiskněte křídla kovového límce 2 prachového pytle a
nasaďte ho na nástavec výfuku z motoru 1.
Nastavení přístroje
Poznámka:
Tento přístroj je před expedicí z továrny přesně nastaven.
Abyste dosáhli nejlepších výsledků se strojem, zkontro-
lujte následující nastavení, případně, pokud bude potře-
ba, seřiďte jej.
Nastavení úhlových zarážek na 90° (obr. 3)
• uvolněte úhlovou pojistku a pohněte řezací hlavou
úplně napravo. Zajistěte pojistku. (1).
• Použijte úhloměr pro nastavení úhlu kotouče na 90° ke
stolu. Pokud je zapotřebí kalibrovat, otočte šroubem
(2) pomocí dodaného Allen klíče tak, že pilový kotouč
dosáhne úhlu 90° ke stolu.
• Nastavte ukazatel úhlu (3) na 0° s požitím šroubu.
Nastavení úhlových zarážek na 45° (obr. 4)
• Pro nastavení úhlových zarážek na 45° pohněte ře-
zací hlavou nalevo a nastavte šroub (4) pomocí Allen
šroubu dokud není dosaženo pozice 45° na škále (3).
Nastavení vodítka
• Snižte řezací hlavu a zastrčte pojistný kolík. Ujistěte
se, že stůl je v pokosové pozici 0.
• Umístěte příložník oproti pravítku a vedle řezného
kotouče.
• Pokud se kotouč nedotýká příložníku, uvolněte šrouby.
• Nastavte vodítko tak, že se plně dotýká příložníku.
Utáhněte šrouby.
Nastavení laserové linie (obr. 5)
• Pro nastavení laserového paprsku použijte desku (při-
bližně 200mm x 300mm). Naznačte na ní pravý úhel
a položte ji na nosný povrch stolu.
• Nyní zarovnejte vystředěním značku s řezným kotou-
čem a zajistěte svorkou.
• Zapněte laser tím, že pootočíte krytem baterie.
• Abyste mohli nastavit linii laseru, uvolněte dva šrouby
ve štěrbinách 1. Nyní posunujte laserem, dokud není
