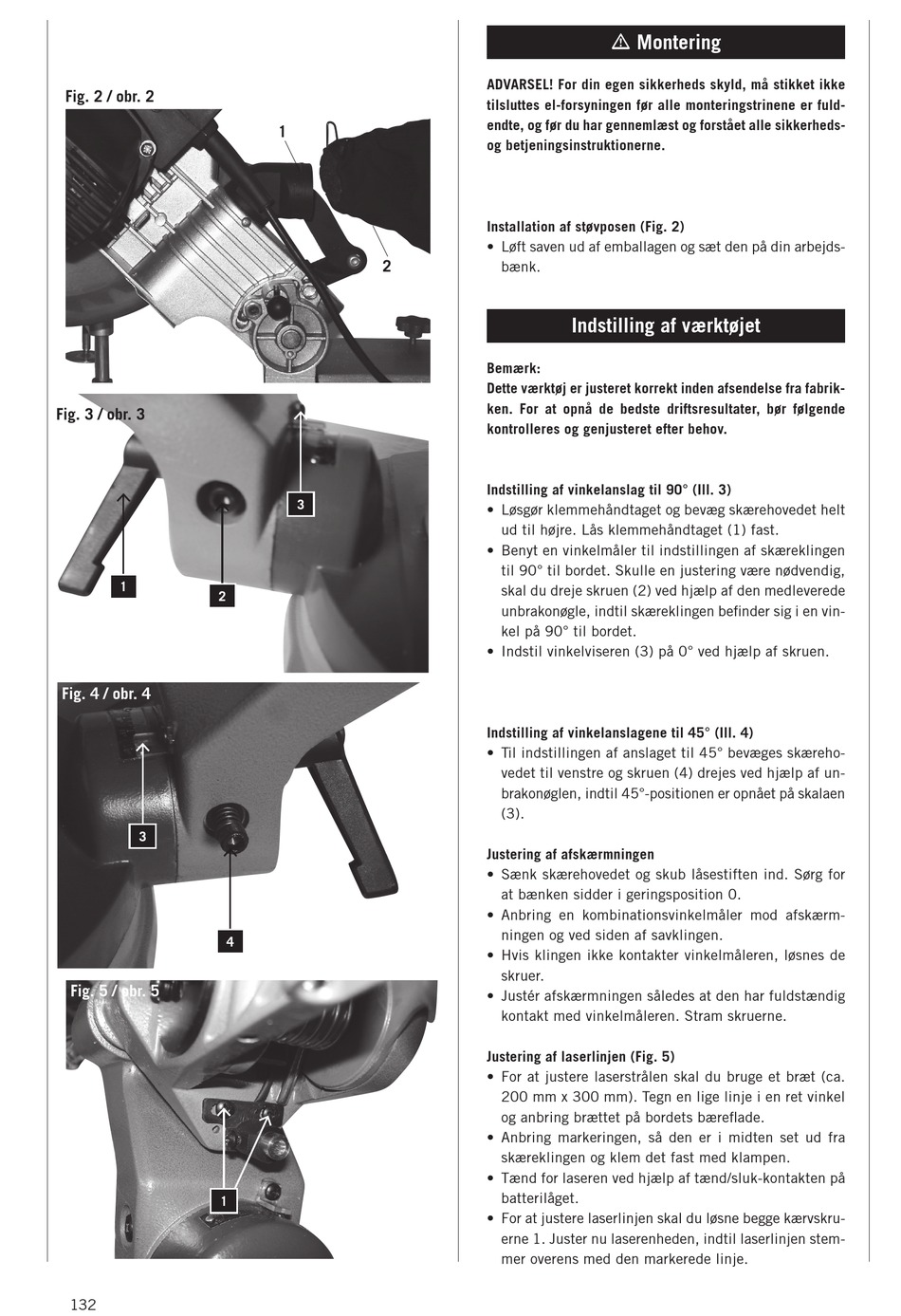

Scheppach mss 8 Originalanleitung Seite 132

Fig. 2 / obr. 2
Fig. 3 / obr. 3
1
2
Fig. 4 / obr. 4
3
Fig. 5 / obr. 5
1
132
1
2
3
4
m Montering
ADVARSEL! For din egen sikkerheds skyld, må stikket ikke
tilsluttes el-forsyningen før alle monteringstrinene er fuld-
endte, og før du har gennemlæst og forstået alle sikkerheds-
og betjeningsinstruktionerne.
Installation af støvposen (Fig. 2)
• Løft saven ud af emballagen og sæt den på din arbejds­
bænk.
Indstilling af værktøjet
Bemærk:
Dette værktøj er justeret korrekt inden afsendelse fra fabrik-
ken. For at opnå de bedste driftsresultater, bør følgende
kontrolleres og genjusteret efter behov.
Indstilling af vinkelanslag til 90° (Ill. 3)
• Løsgør klemmehåndtaget og bevæg skærehovedet helt
ud til højre. Lås klemmehåndtaget (1) fast.
• Benyt en vinkelmåler til indstillingen af skæreklingen
til 90° til bordet. Skulle en justering være nødvendig,
skal du dreje skruen (2) ved hjælp af den medleverede
unbrakonøgle, indtil skæreklingen befinder sig i en vin­
kel på 90° til bordet.
• Indstil vinkelviseren (3) på 0° ved hjælp af skruen.
Indstilling af vinkelanslagene til 45° (Ill. 4)
• Til indstillingen af anslaget til 45° bevæges skæreho­
vedet til venstre og skruen (4) drejes ved hjælp af un­
brakonøglen, indtil 45°­positionen er opnået på skalaen
(3).
Justering af afskærmningen
• Sænk skærehovedet og skub låsestiften ind. Sørg for
at bænken sidder i geringsposition 0.
• Anbring en kombinationsvinkelmåler mod afskærm-
ningen og ved siden af savklingen.
• Hvis klingen ikke kontakter vinkelmåleren, løsnes de
skruer.
• Justér afskærmningen således at den har fuldstændig
kontakt med vinkelmåleren. Stram skruerne.
Justering af laserlinjen (Fig. 5)
• For at justere laserstrålen skal du bruge et bræt (ca.
200 mm x 300 mm). Tegn en lige linje i en ret vinkel
og anbring brættet på bordets bæreflade.
• Anbring markeringen, så den er i midten set ud fra
skæreklingen og klem det fast med klampen.
• Tænd for laseren ved hjælp af tænd/sluk-kontakten på
batterilåget.
• For at justere laserlinjen skal du løsne begge kærvskru­
erne 1. Juster nu laserenheden, indtil laserlinjen stem­
mer overens med den markerede linje.
