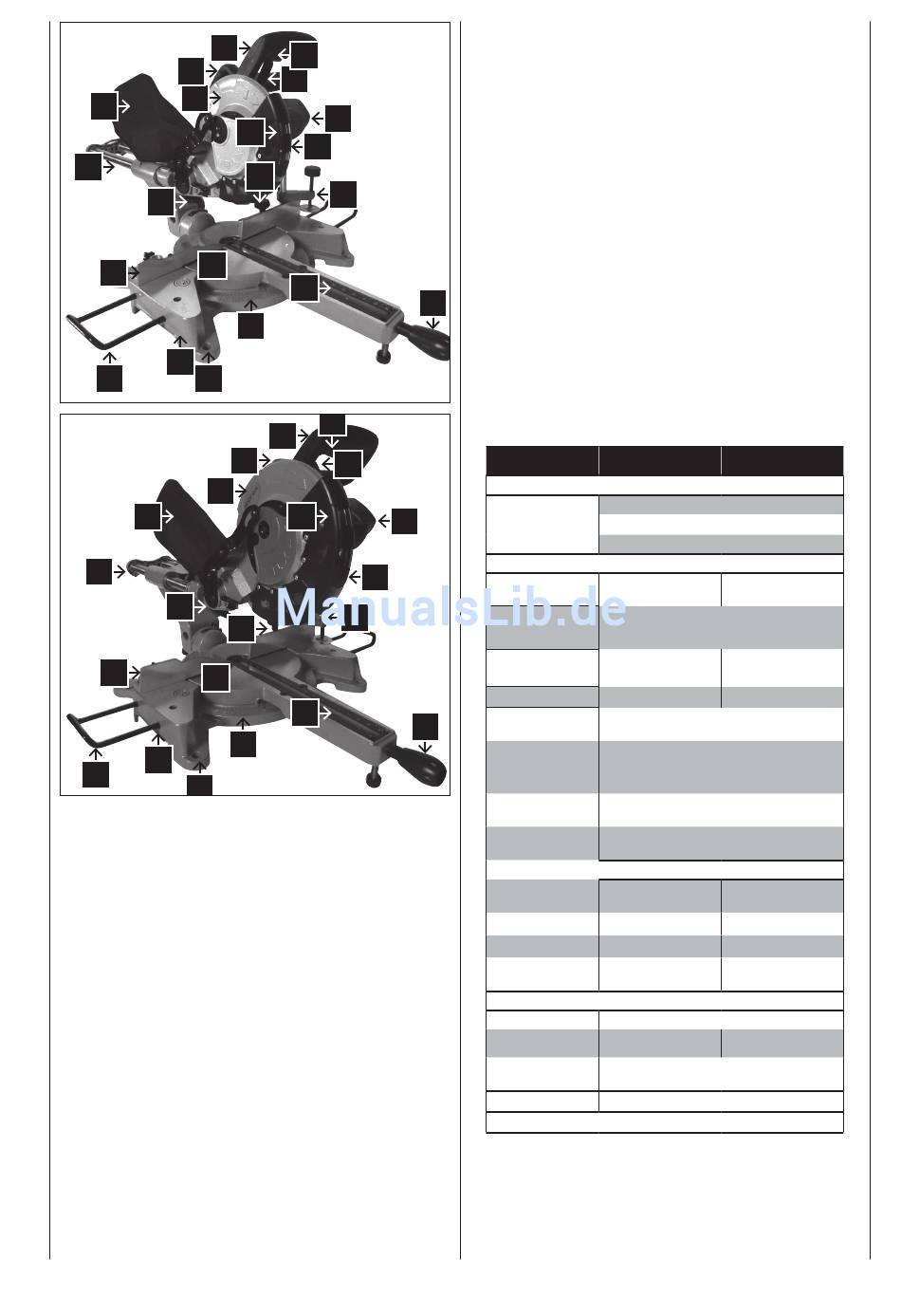

Leyenda, Fig. 1
1 Carro
2 Protección superior de la hoja de la sierra
3 Asa de la protección inferior de la hoja de la sierra
4 Interruptor
5 Asa
6 Motor
7 Protección inferior de la hoja de la sierra
8 Sierra con punta de metal endurecida
9 Dispositivo de referencia
10 Prolongación de los apoyos
11 Escala de ángulos
12 Palanca de cierre
13 Inserción de la mesa
12 14 Mesa rotatoria
15 Agujero del perno
16 Zócalo
17 Mordaza de sujeción
18 Bolsa para el polvo
19 Asa de transporte
20 Laser
21 Mango de pinza
Dimensiones
Datos Técnicos
Diámetro de la hoja
de la sierra
Profundidad de
perforación de la
sierra
Dimensiones
Peso
Diámetro de la
12
masa rotativa
Tope del ángulo en
inglete a derecha e
izquierda
Zona del ángulo en
inglete
Zona de giro
Zona de inclinación
Corte transversal
de 90º
Corte en inglete
de 45º
Corte en bisel de
45º
Corte combinado
de 45º
Propulsión
Motor V/Hz
Potencia admitida
P1
Número de
revoluciones
Classe laser
¡Excepto modificaciones técnicas!
Nivel de ruido por sierra:
Nivel máximo de presión sonora: 99 dB (A)
mss 8 mss 10
Sierra pendular con cubierta
Piezas pequeñas
Instrucciones de uso
210 mm 254 mm
30,0 mm
810 x 460 x 355 810 x 460 x 395
mm mm
13,5 kg 17,0 kg
250 mm
0°, 15°, 22,5°, 30°, 45°
45°/0°/45°
0°–45°
58 x 340 mm 78 x 340 mm
58 x 240 mm 78 x 240 mm
32 x 340 mm 42 x 340 mm
32 x 240 mm 42 x 240 mm
230V / 50 Hz
1800 W (S3 2000 W (S6
20%) 25%)
5000 1/min
2
