Einrichten des Werkzeugs

Hinweis:
Dieses Werkzeug wurde vor dem Versand im Werk genau
jus tiert. Prüfen Sie für beste Ergebnisse die Genauig­
keit fol gender Einstellungen und korrigieren Sie sie bei
Bedarf.

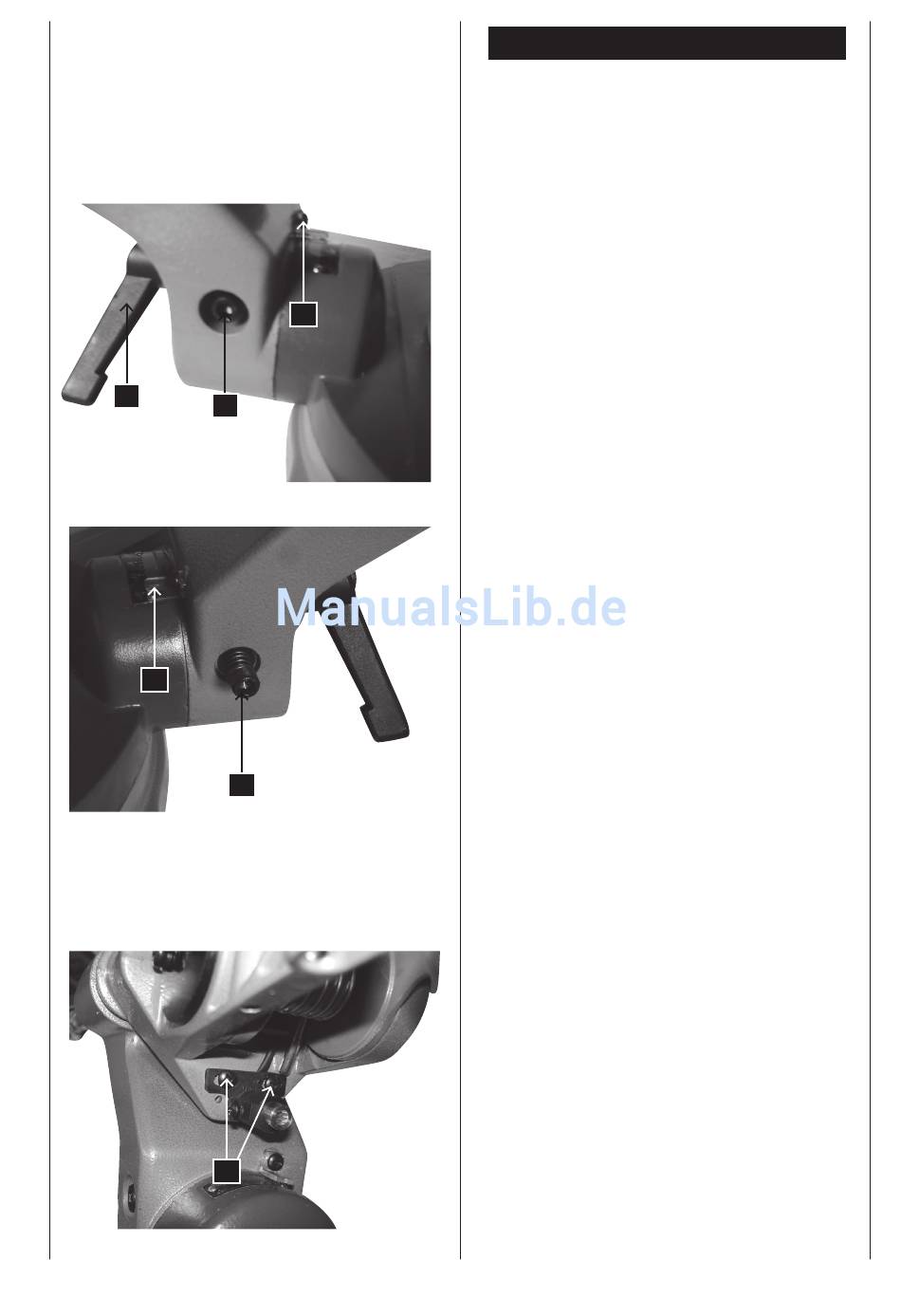

Einstellung der Winkelanschläge auf 90° (Fig. 3)
• Lösen Sie den Winkel-Klemmhebel und bewegen Sie
den Schneidkopf ganz nach rechts. Stellen Sie den
Winkel-Klemmhebel (1) fest.
• Benutzen Sie zur Einstellung des Sägeblatts auf 90°
zum Tisch einen Winkelmesser. Sollte eine Justierung
notwendig sein, drehen Sie die Schraube (2) mit dem
mitgelieferten Inbusschlüssel so, dass das Sägeblatt
im 90°­Winkel zum Tisch steht.
• Stellen Sie die Winkelanzeige (3) mit Schraube auf
0°.
Einstellung der Winkelanschläge auf 45° (Fig. 4)
• Zur Einstellung des Anschlags bei 45° bewegen Sie
den Schneidkopf nach links und verstellen die Schrau­
be (4) mit dem Inbusschlüssel bis die 45°­Stellung auf
der Skala (3) erreicht ist.
Einstellung der Anlagefläche
• Senken Sie den Schneidkopf und drücken Sie die
Sperrraste ein. Stellen Sie sicher, daß der Tisch einen
Gehrungswinkel von 0° hat.
• Setzen Sie einen Universalwinkelmesser an der Anla­
gefläche und dem Sägeblatt an.
• Lösen Sie die Schrauben, wenn das Sägeblatt nicht
den Winkelmesser berührt.
• Stellen Sie die Anlagefläche so ein, daß sie den Win­
kelmesser voll berührt. Ziehen Sie die Schrauben wie­
der an.
Justieren den Laserlinie (Fig. 5)
• Um den Laserstrahl zu justieren, nehmen Sie ein Brett
(ca. 200 mm x 300 mm). Markieren Sie eine Linie im
rechten Winkel und legen das Brett an die Tragefläche
des Tisches.
• Richten Sie die Markierung mittig zum Sägeblatt aus
und klemmen es mit der Spannpratze fest.
• Schalten Sie den Laser mit dem Ein/Aus­Schalter auf
dem Batteriedeckel ein.
• Um die Laserlinie zu justieren, lösen Sie die beiden
Schlitzschrauben 1. Nun verschieben Sie die Laserein­
heit bis die Laserlinie mit der markierten Linie über­
einstimmt. Beachten Sie: Sie können die Laserlinie so
justieren, dass sie an der Seite oder in der Mitte des
Schnittes läuft.
• Ziehen Sie die Schlitzschrauben wieder an und justie­
