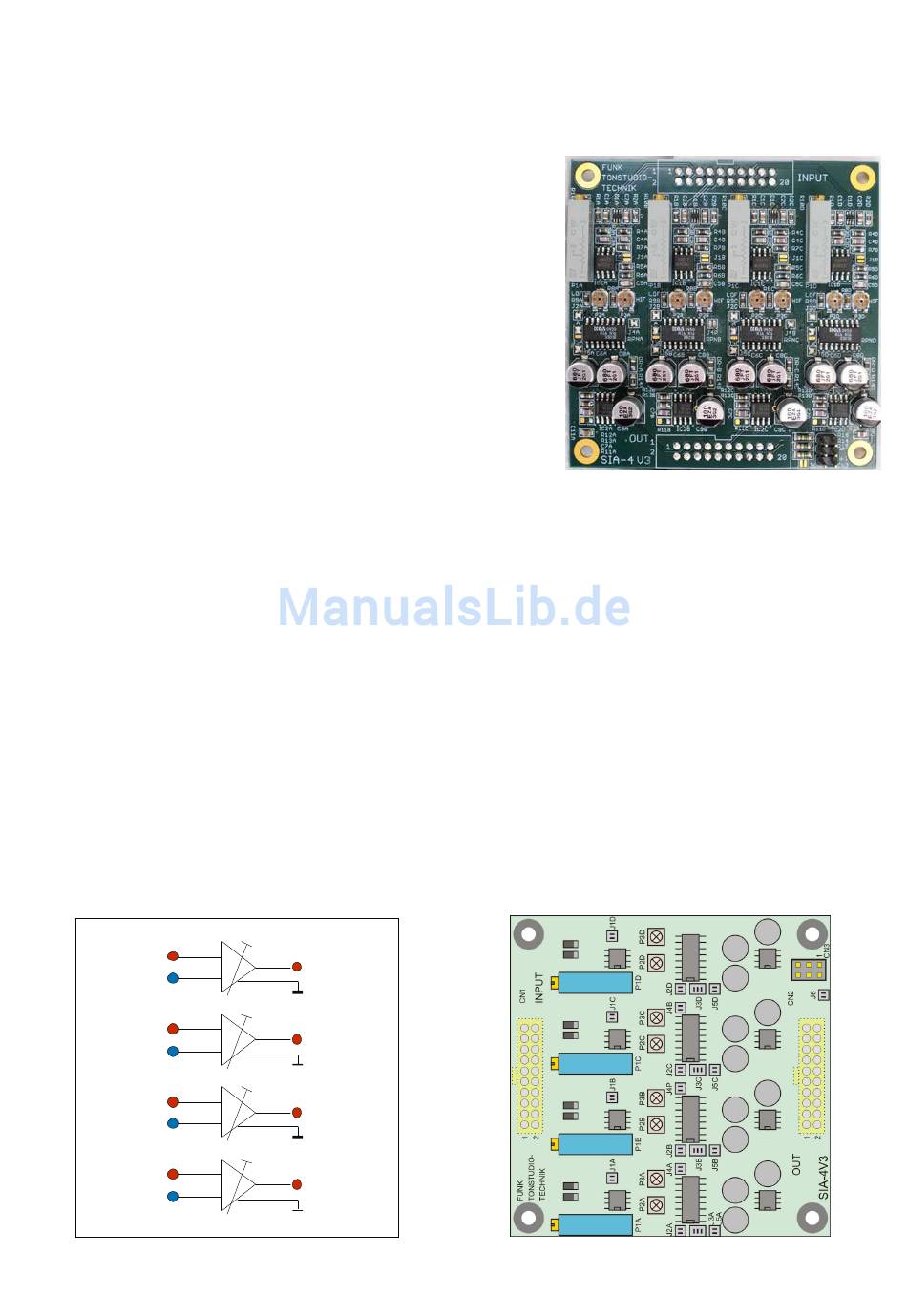

SAM-3B.V2 EINGANGSVERSTÄRKER (SIA-4.V3a)
_____________________________________________________________________________
Der SIA-4.V3a dient im SAM-3B.V2 als 4-fach Differenzverstärker (Instrumentenverstärker). Ein
Abgleich der Ausgangspegel ist über die 19-mm-Spindeltrimmer P1a, P1b, P1c, P1d möglich.
Die Eingangssymmetrie bei 1 kHz wird über die Trimmer
P2a, P2b, P2c, P2d justiert, die Symmetrie für hohe
Frequenzen (10 kHz) wird über P3a, P3b, P3c, P3d justiert.
Diese Trimmer sollten aber ohne genaue technische
Kenntnisse und entsprechender Messtechnik
verändert
werden!
Zuordnung der Trimmer:
Signal
Verstärkung
KANAL 1
P1a
KANAL 2
P1b
KANAL 3
P1c
KANAL 4
P1d
Alle weiteren Kontakte des 20-pol. Pfosten-Steckverbinders
CN2 liegen auf Masse (Schaltungsnull). Alle weiteren
Kontakte des Pfosten-Steckverbinders CN1 liegen bis auf
Pin 19/20 ebenfalls auf Masse.
Über CN 3 gelangen die Versorgungsspannungen auf die Verstärkerplatine.
Kontaktzuordung CN3 :
Mit den Jumpern J1a, J1b, J1c, J1d kann die Verstärkung der Eingangsstufe jedes Kanals einzeln
um +6 dB erhöht werden (Abgleich der Verstärkung dann +6 dB...-14 dB).
Jumper J5 verbindet Schaltungsnull der Platine mit 0V der Stromversorgung. Dieser Jumper ist im
SAM-3B.V2 geschlossen. Für Sonderzwecke kann durch Öffnen dieses Jumpers eine „weiche"
Ankopplung zwischen Schaltungsnull und 0V der Stromversorgung erreicht werden (0V und
Schaltungsnull sind dann mit 1 Ω überbrückt).
Die Jumper J2*...J4* bestimmen die Konfiguration der einzelnen Kanäle. Hier wird der Signal-
verlauf auf der Platine für Summierung und- oder Verteilung eingestellt. Weitere Informationen
hierzu auf der nächsten Seite und im Kapitel „Blockschaltbild".
+
Einga ng 1
-
+
Einga ng 2
-
+
Einga ng 3
-
+
Einga ng 4
-
vereinfachtes Blockschaltbild
Symmetrie Eingang CN1 Ausgang CN2
P2a/P3a
Pin 3 + 4
P2b/P3b
Pin 7 + 8
P2c/P3c
Pin 11 + 12
P2d/P3d
Pin 15 + 16
Pin 1 und 4
Pin 2 und 5
Pin 3 und 6
Ausga ng 1
Ausga ng 2
Ausga ng 3
Ausga ng 4
keinesfalls
Pin 3
Pin 7
Pin 11
Pin 15
+ 20,0
Volt
Masse
- 20,0
Volt
Lage der Jumper und Steckverbinder
8
