SAM-3B.V2 EINGANGSVERSTÄRKER (SIA-4.V3a)
_____________________________________________________________________________

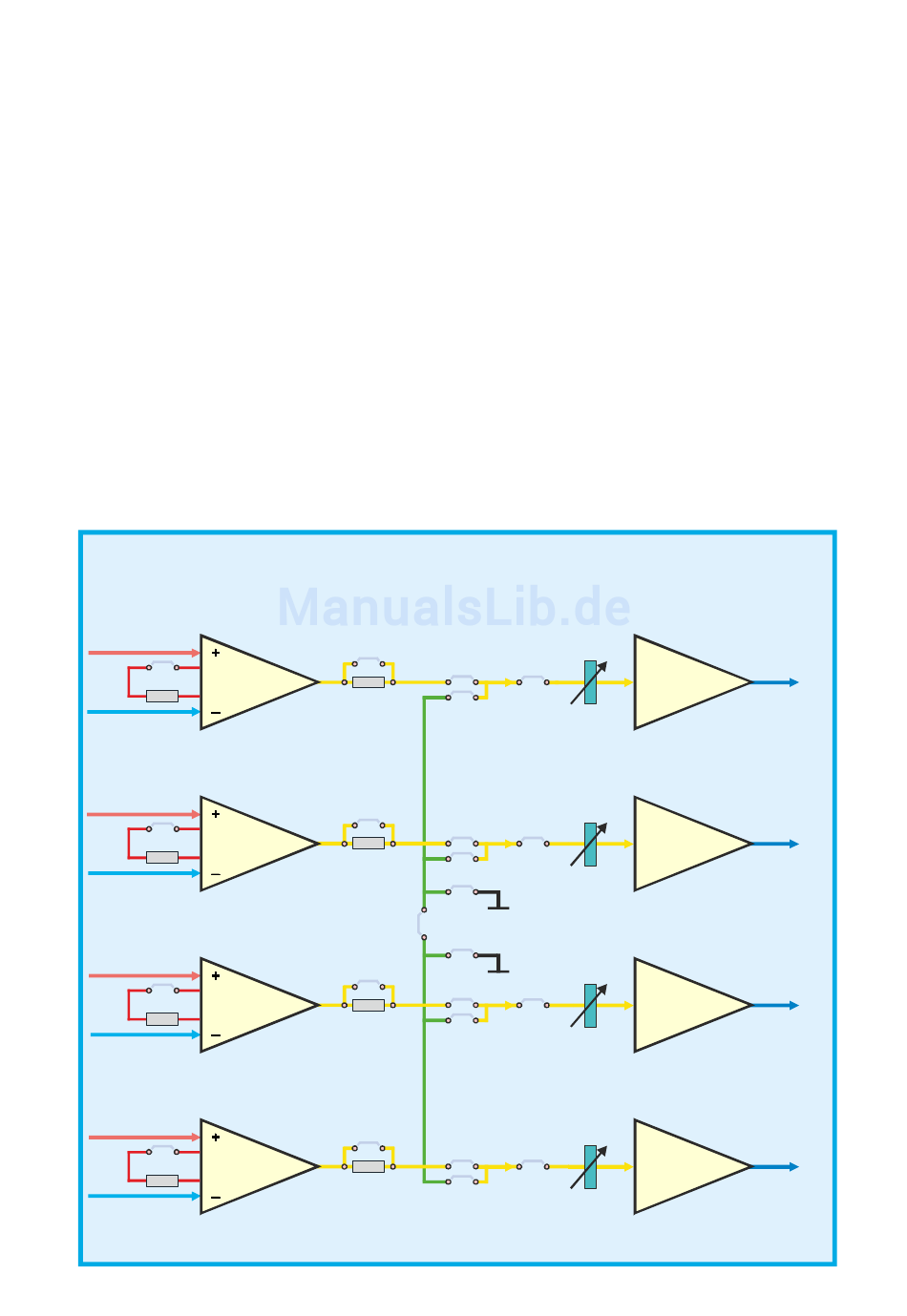

Die Funktionen der SIA-4.V3a-Verstärker werden durch diverse Lötjumper auf der Platine
eingestellt. Nachfolgende Grafik veranschaulicht die Arbeitsweise dieser Jumper.
Jumper J1A..J1D sind normaler Weise geöffnet. Die Verstärkung der Eingangsstufe beträgt dann
genau 1 (0,0 dB). Durch schließen dieser Jumper wird die Verstärkung der entsprechenden
Eingangsstufe um 6,0 dB erhöht.
Jumper J2A..J2D sind normaler Weise geschlossen. Bei Eingangssignalen die mit anderen auf der
Platine über die Summenschiene (grün) gemischt werden sollen, müssen diese Jumper geöffnet
werden.
Jumper J3Aa..J3Da sind normaler Weise geschlossen. Dieser Jumper muss geöffnet werden, wenn
die Ausgangsstufe nicht das Signal der entsprechenden Eingangsstufe an den Ausgang
weiterleiten soll, sondern das Signal der Summenschiene. Soll dagegen das Eingangssignal mit
anderen Eingänge gemischt werden, bleibt der Jumper J3a..J3d geschlossen.
Mit den Jumpern J3Ab..J3Db werden die Signale ausgewählt, welche über die Summenschiene
gemischt werden sollen. Dazu müssen die Jumper J4A..J4P teilweise oder alle geöffnet werden.
