SONDERVERSIONEN (vollsym. Verteilverstärker) SAM-3B.V2
____________________________________________________________________________
SONDERKONFIGURATIONEN :

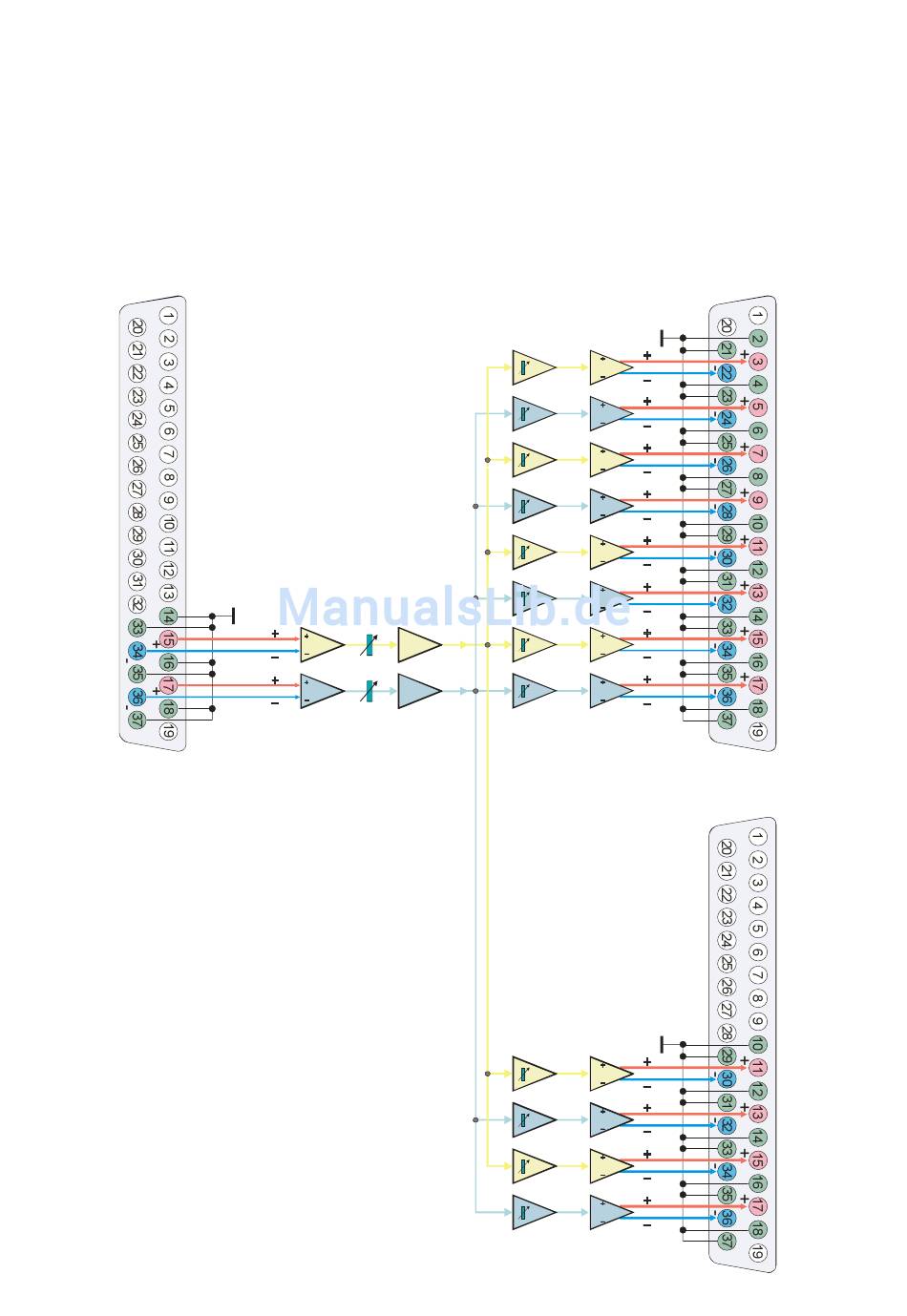

Nachfolgendes Beispiel zeigt den Aufbau eines Verteilverstärkers
metrischen Ausgangsstufen und 2 symmetrischen Eingangsverstärkern mit der entsprechenden
Beschaltung der Sub-D-Steckverbinder.
vollsymmetrischer Verteilverstärker SAM-3B.V2/12v2
IN 2
IN 1
vollsymmetrischer Verteilverstärker SAM-3A/12v2
SYMMETRISCHE
EINGANGSSTUFE
DÄMPFUNG VARIABEL
INTERN 0...-20 dB
BUFFERSTUFE
VERSTÄRKUNG
VARIABEL 0...+20 dB
18
2x 1 auf 6
SYMMETRISCHE
AUSGANGSSTUFE
mit 12 sym-
OUT 2-D
OUT 1-D
OUT 2-C
OUT 1-C
OUT 2-B
OUT 1-B
OUT 2-A
OUT 1-A
OUT 2-F
OUT 1-F
OUT 2-E
OUT 1-E
