SAM – 3B.V2 SUB-D-ADAPTER 25-Pol
_____________________________________________________________________________
ADAPTER 37-Pol-SUB-D auf 25-Pol-SUB-D (Option) :
Optional sind Adapter von der verbreiteten 25-Pol-Konfiguration auf die im SAM-3B.V2
verwendeten 37-poligen Anschlussweise verfügbar. Dies gestattet das Verwenden preiswerter 25-
Pol-SUB-D-Kabel am SAM-3B.V2. Gleichzeitig wird beim Adapter für die Eingänge auf 25-Pol-Seite
das Signal auf einen Female-Steckverbinder umgesetzt. Das entspricht auch den heute
überwiegend anzutreffenden Konfigurationen für Mehrkanalverkabelungen. Die Belegung dieser
Adapter entspricht auf der 25-Pol-Seite der üblichen "Tascam"-Belegung.
Die am SAM-3B.V2 verwendeten 37-poligen Steckverbinder lassen sich in der Regel leichter löten
als die 25-poligen Versionen. Zusätzlich ist die erreichbare Übersprechdämpfung für hohe
Frequenzen mit den 37-poligen Steckverbindern minimal besser.

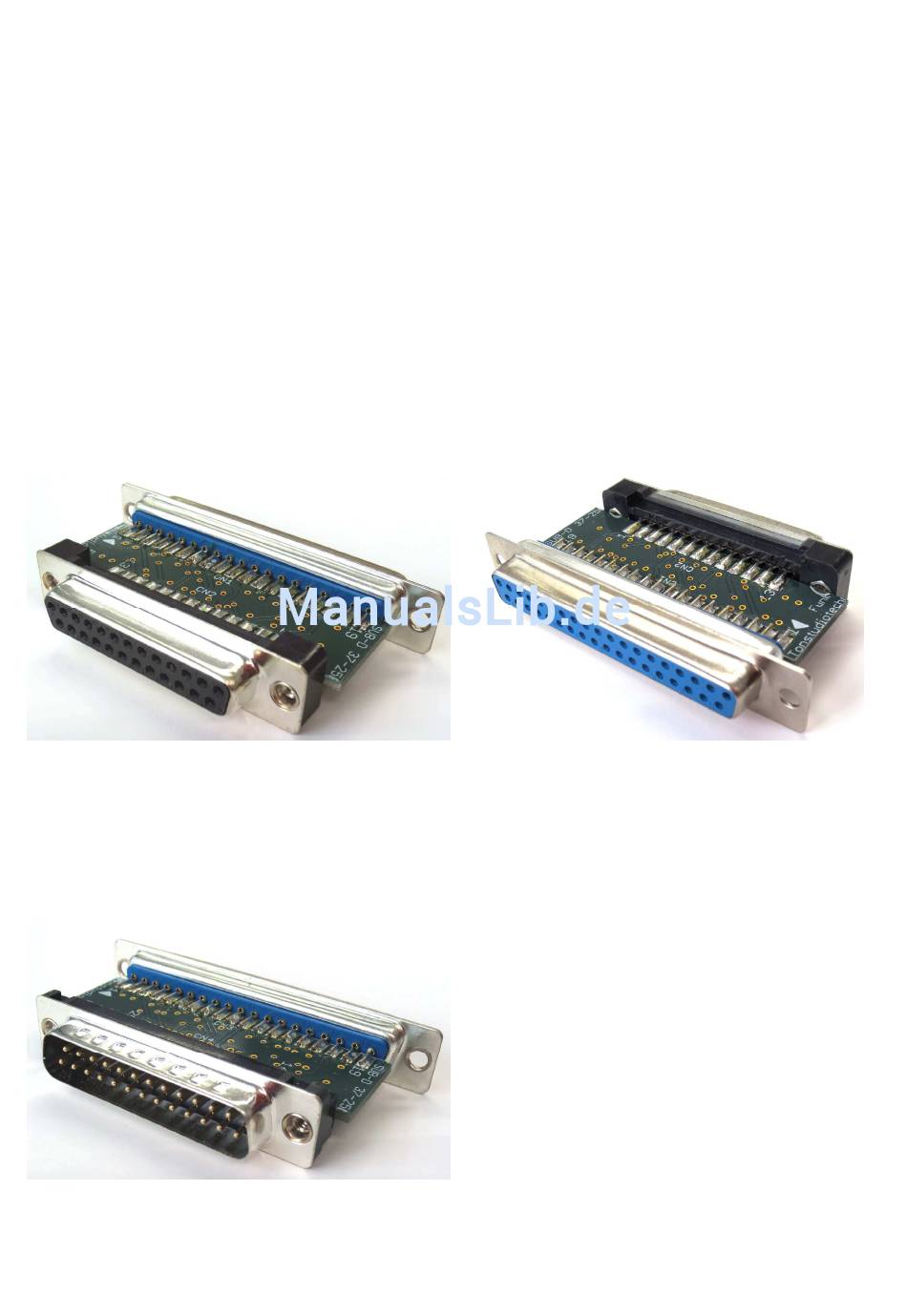

Für die Eingänge des SAM-3B.V2 gibt es den Adapter SUB-D-25/37 fem.
Ansicht 25-Pol-Eingang
Ansicht Übergang zum SAM-3B.V2-Eingang
Für die Ausgänge des SAM-3B.V2 gibt es den Adapter SUB-D-25/37 male
Ansicht 25-Pol-Ausgang
27
