Funk Tonstudiotechnik SAM-3B.V2 Bedienungsanleitung Seite 20

SONDERVERSIONEN (vollsym. Verteilverstärker) SAM-3B.V2
____________________________________________________________________________
SONDERKONFIGURATIONEN :

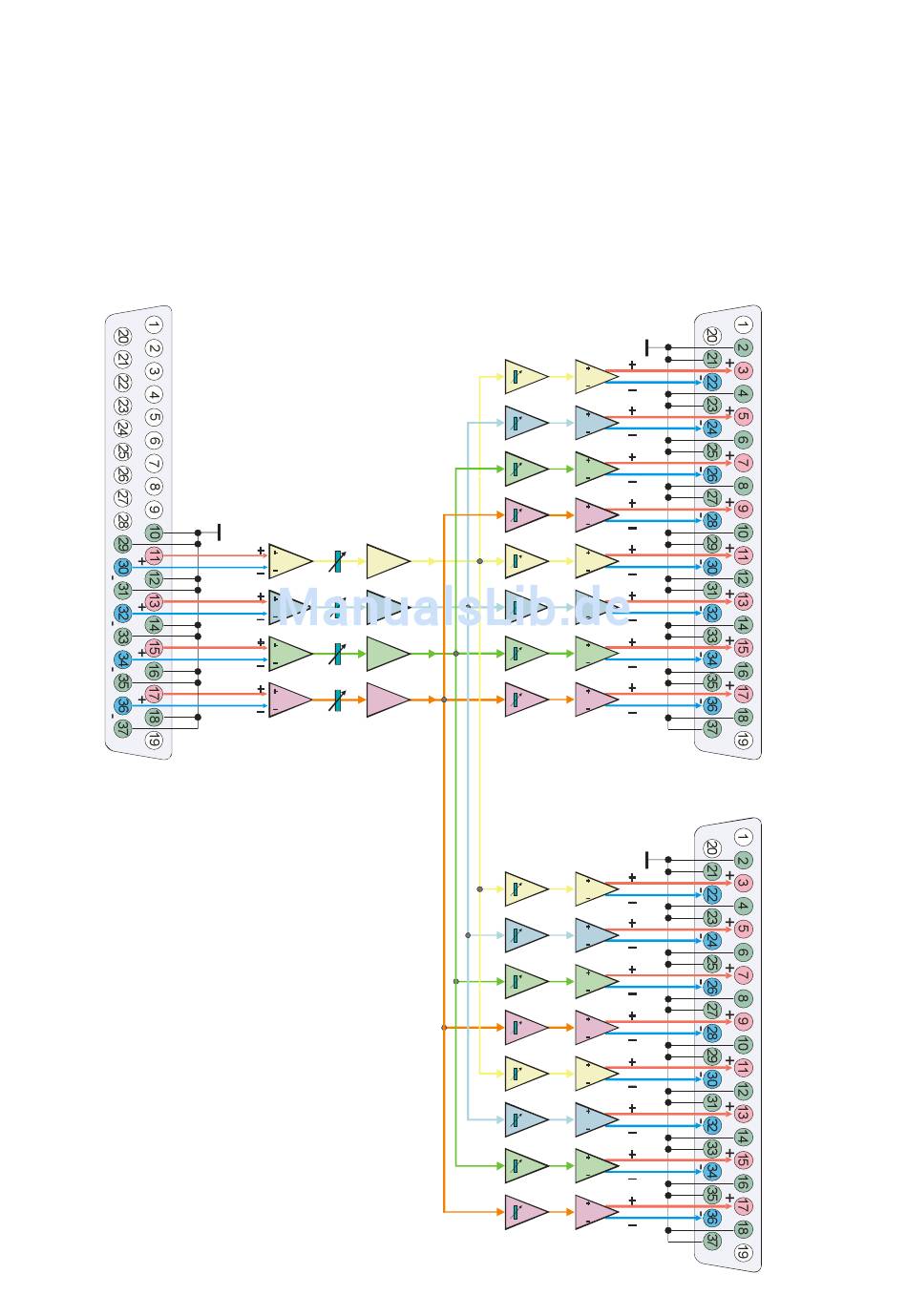

Nachfolgendes Beispiel zeigt den Aufbau eines Verteilverstärkers
metrischen Ausgangsstufen und 4 symmetrischen Eingangsverstärkern mit der entsprechenden
Beschaltung der Sub-D-Steckverbinder.
vollsymmetrischer Verteilverstärker SAM-3A/16v4
vollsymmetrischer Verteilverstärker SAM-3B.V2/16v4
IN 4
IN 3
IN 2
IN 1
SYMMETRISCHE BUFFERSTUFE
EINGANGSSTUFE
DÄMPFUNG VARIABEL
INTERN 0...-20 dB
SYMMETRISCHE
VERSTÄRKUNG
AUSGANGSSTUFE
VARIABEL 0...+20 dB
20
4x 1 auf 4
mit 16 sym-
OUT 4-B
OUT 3-B
OUT 2-B
OUT 1-B
OUT 4-A
OUT 3-A
OUT 2-A
OUT 1-A
OUT 4-D
OUT 3-D
OUT 2-D
OUT 1-D
OUT 4-C
OUT 3-C
OUT 2-C
OUT 1-C
