Funk Tonstudiotechnik SAM-3B.V2 Bedienungsanleitung Seite 16

SONDERVERSIONEN (vollsym. Verteilverstärker) SAM-3B.V2
____________________________________________________________________________
SONDERKONFIGURATIONEN :

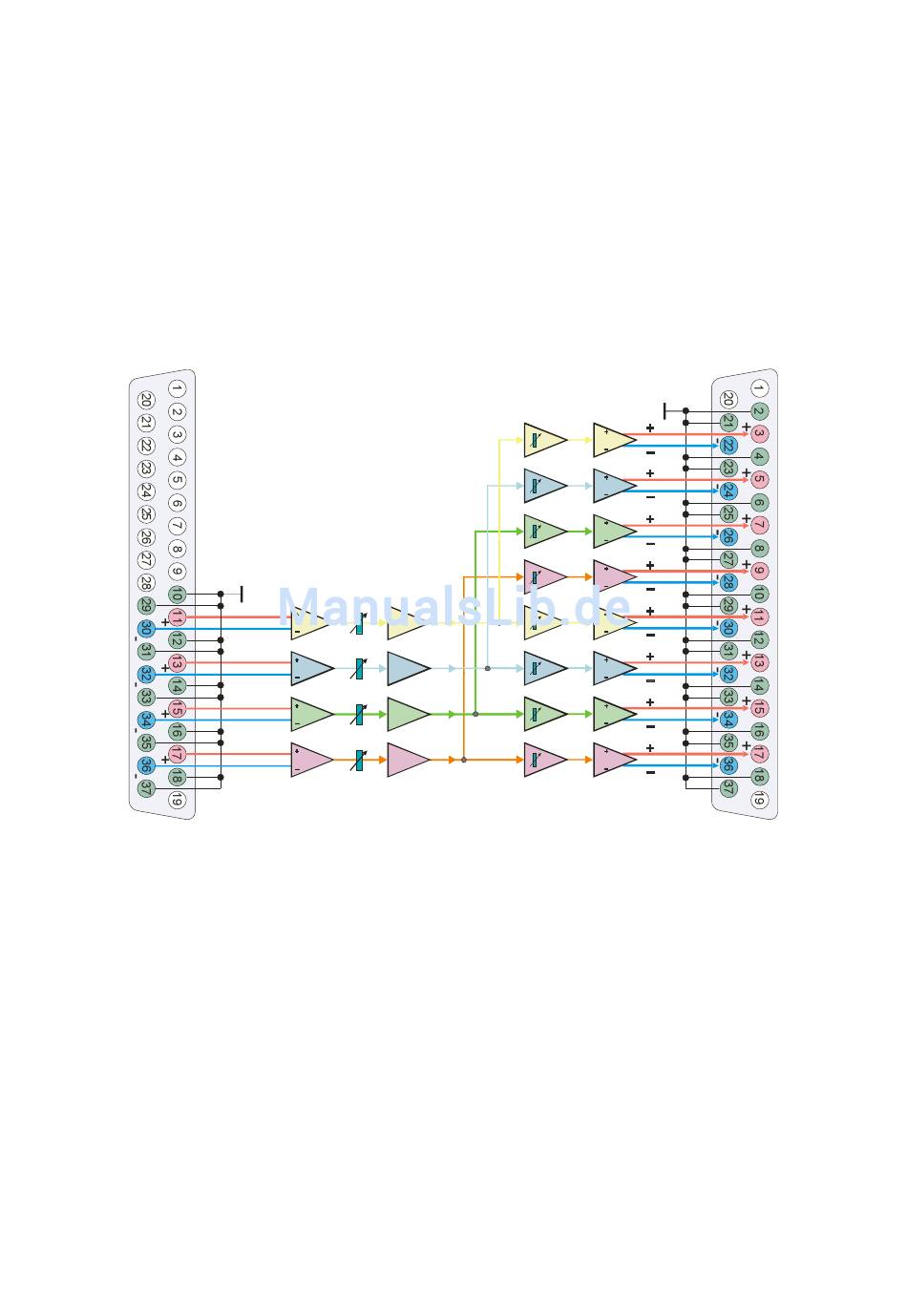

Nachfolgendes Beispiel zeigt den Aufbau eines Verteilverstärkers
metrischen Ausgangsstufen und 4 symmetrischen Eingangsverstärkern mit der entsprechenden
Beschaltung der Sub-D-Steckverbinder.
vollsymmetrischer Verteilverstärker SAM-3B.V2/8v4
IN 4
IN 3
IN 2
IN 1
vollsymmetrischer Verteilverstärker SAM-3A/8v4
SYMMETRISCHE BUFFERSTUFE
EINGANGSSTUFE
DÄMPFUNG VARIABEL
INTERN 0...-20 dB
VERSTÄRKUNG SYMMETRISCHE
AUSGANGSSTUFE
VARIABEL 0...+20 dB
16
4x 1 auf 2
mit 8 sym-
OUT 4-B
OUT 3-B
OUT 2-B
OUT 1-B
OUT 4-A
OUT 3-A
OUT 2-A
OUT 1-A
