SONDERVERSIONEN (vollsym. Verteilverstärker) SAM-3B.V2
____________________________________________________________________________
SONDERKONFIGURATIONEN :

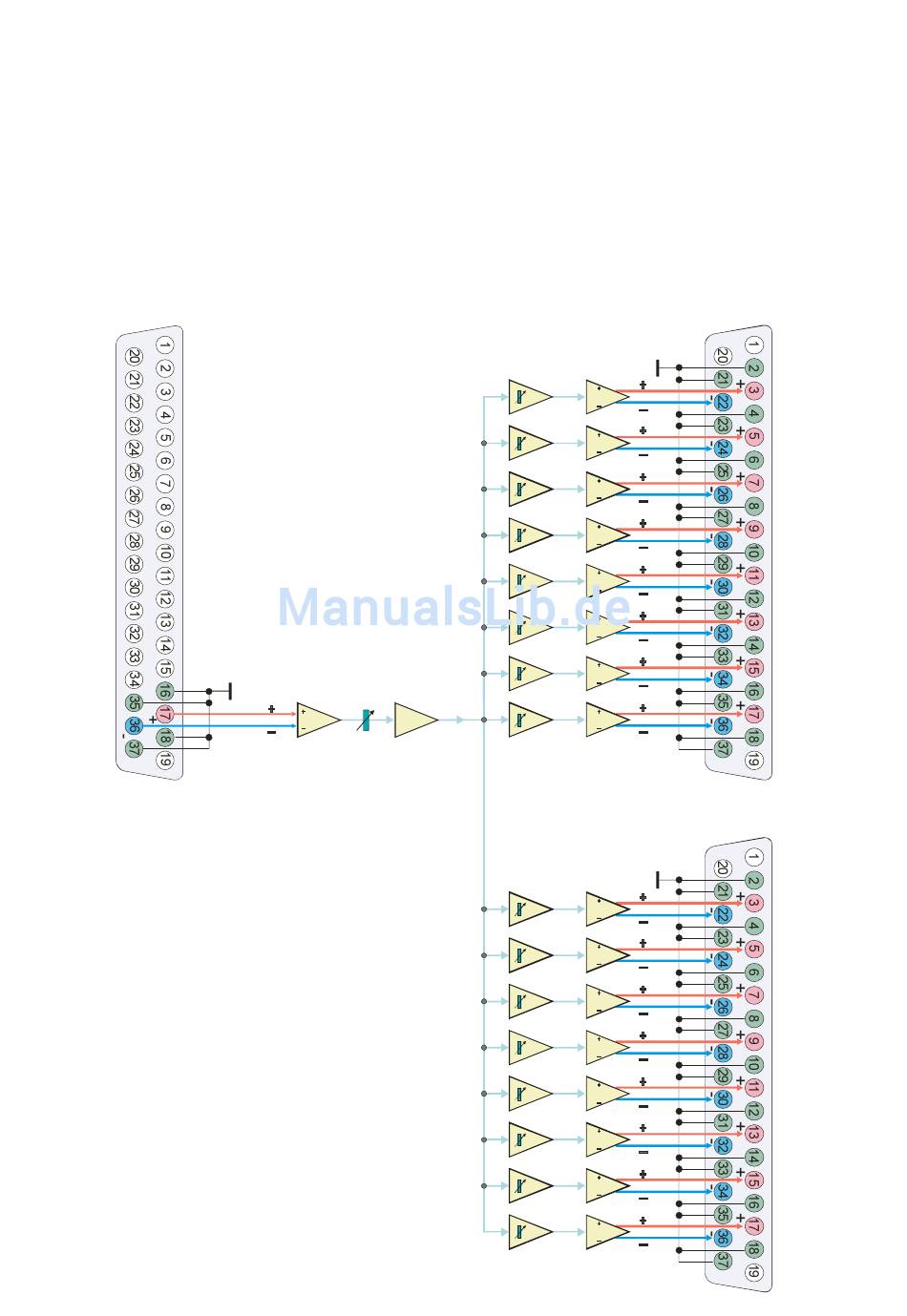

Nachfolgendes Beispiel zeigt den Aufbau eines Verteilverstärkers
metrischen Ausgangsstufen und 1 symmetrischen Eingangsverstärker mit der entsprechenden
Beschaltung der Sub-D-Steckverbinder.
vollsymmetrischer Verteilverstärker SAM-3B.V2/16v1
IN 1
vollsymmetrischer Verteilverstärker SAM-3A/16v1
SYMMETRISCHE
EINGANGSSTUFE
DÄMPFUNG VARIABEL
INTERN 0...-20 dB
BUFFERSTUFE
VERSTÄRKUNG
VARIABEL 0...+20 dB
17
1x 1 auf 16
SYMMETRISCHE
AUSGANGSSTUFE
mit 16 sym-
OUT 1-H
OUT 1-G
OUT 1-F
OUT 1-E
OUT 1-D
OUT 1-C
OUT 1-B
OUT 1-A
OUT 1-Q
OUT 1-P
OUT 1-O
OUT 1-N
OUT 1-M
OUT 1-L
OUT 1-K
OUT 1-I
