Funk Tonstudiotechnik SAM-3B.V2 Bedienungsanleitung Seite 23

SONDERVERSIONEN (vollsym. Verteilverstärker) SAM-3B.V2
____________________________________________________________________________
SONDERKONFIGURATIONEN :

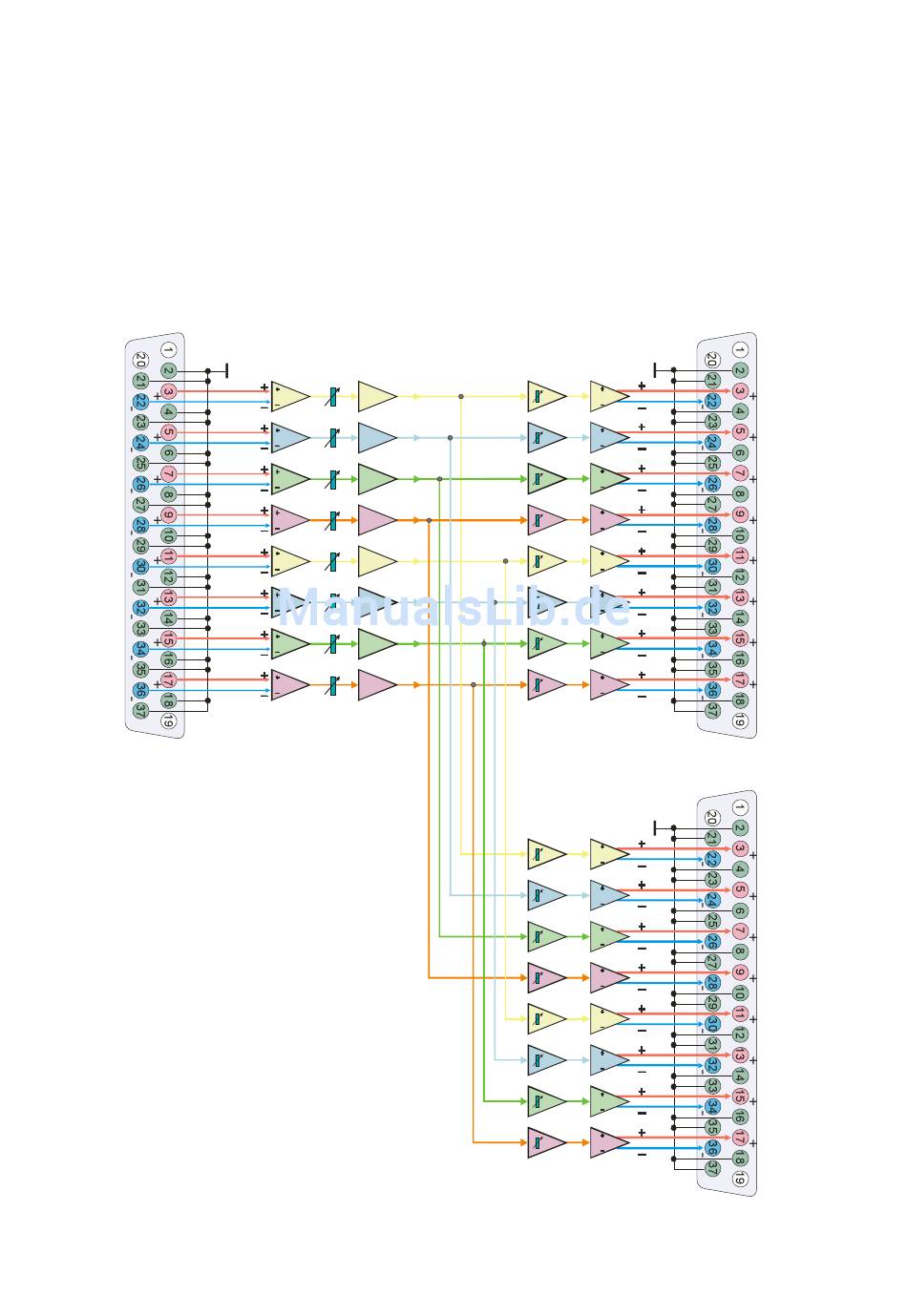

Nachfolgendes Beispiel zeigt einen vollsymmetrischen Verteilverstärker
trischen Eingängen und 16 symmetrischen Ausgängen mit der entsprechenden Beschaltung der
female/male Sub-D-Steckverbinder. Pegeländerungen im Bereich von -20...+20 dB sind hier
zwischen Ein- und Ausgängen zusätzlich realisierbar.
vollsymmetrischer Anpassverstärker SAM-3B.V2/16v8
IN 1
IN 2
IN 3
IN 4
IN 5
IN 6
IN 7
IN 8
SYMMETRISCHE BUFFERSTUFE
EINGANGSSTUFE
DÄMPFUNG VARIABEL
INTERN 0...-20 dB
SYMMETRISCHE
VERSTÄRKUNG
AUSGANGSSTUFE
VARIABEL 0...+20 dB
VERSTÄRKUNG SYMMETRISCHE
AUSGANGSSTUFE
VARIABEL 0...+20 dB
23
8x 1 auf 2
mit 8 symme-
OUT 1-A
OUT 2-A
OUT 3-A
OUT 4-A
OUT 5-A
OUT 6-A
OUT 7-A
OUT 8-A
OUT 1-B
OUT 2-B
OUT 3-B
OUT 4-B
OUT 5-B
OUT 6-B
OUT 7-B
OUT 8-B
