VERWENDUNGSZWECK :

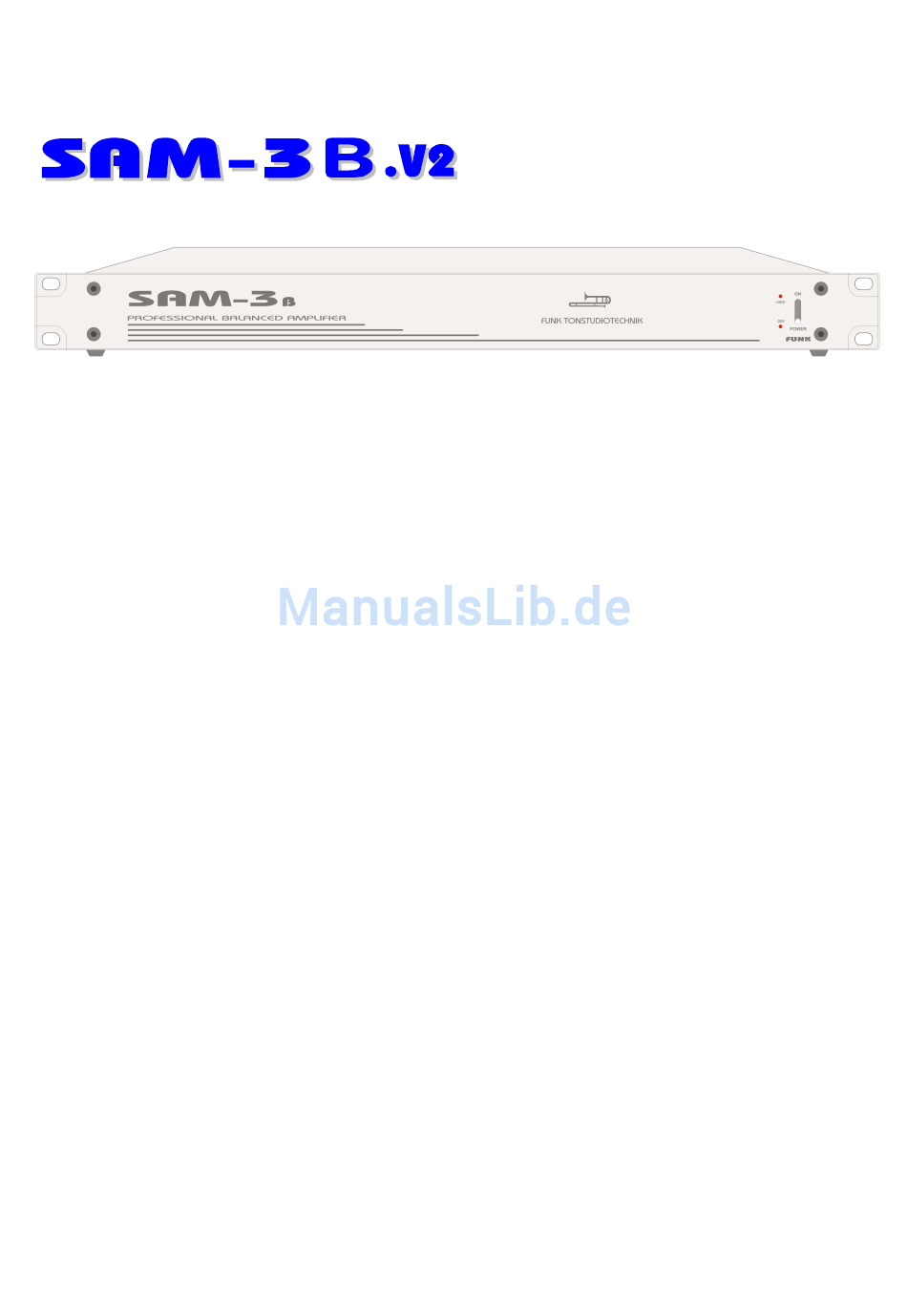

Der SAM-3B.V2 ist ein professioneller MEHRKANAL-UNIVERSAL–SYMMETRIER/DIFFERENZVER-
STÄRKER
mit
exzellenten
Verteilung
und
Summierung,
Impedanzanpassung für analoge Audio- oder Timecode-Signale . Der SAM-3B.V2 unterscheidet sich
vom seinem Vorgänger SAM-3B durch ein verstärktes Netzteil mit zusätzlichen Reseven für
Sonderkonfigurationen und weiter optimierten techn. Daten.
Das Gerät kann z.B. auch für die Anpassung von Mischpulten, Soundkarten und HiFi-Geräten mit -
10 dBv-Ein/Ausgängen und Studiogeräte-Ein/Ausgängen mit +4 dBu oder +6 dBu Standardpegel
eingesetzt werden.
Der SAM-3B.V2 kann folgende Funktionen gleichzeitig ermöglichen:
1.
ein hochohmiges Signal wird niederohmig (Impedanzwandlung)
2.
ein Eingangssignal kann verstärkt/gedämpft werden
3.
ein symmetrisches Signal wird asymmetrisch (Differenzverstärker)
4.
ein asymmetrisches Signal wird symmetrisch (Symmetrierverstärker)
5.
symmetrische Signale können aufsummiert (gemischt) werden
6.
symmetrische Signale können verteilt werden
7.
Konfigurationen als Symmetrier- und Verteilverstärker gleichzeitig möglich
8.
"Brummschleifen" zwischen asymmetrischen Geräten können beseitigt werden
Damit die auf eine Leitung induzierten oder influenzierten Störspannungen möglichst wenig
Störungen in einem an diese Leitung angeschlossenen Eingang einer Tonregieanlage hervorrufen,
muss dieser Eingang "symmetrisch gegen Erde" sein, d.h. die beiden Widerstände, die zwischen
jeder der Eingangsklemmen und Erde gemessen werden, müssen nach Betrag und Phase gleich
sein.
Die induzierten Störspannungen, die auf beiden Leitern betrags- und phasenmäßig gleich sind,
heben sich bei einem symmetrischen Eingang dann in ihrer Wirkung gegenseitig auf und sind ohne
Einfluss. Bei nicht exakter Symmetrie hingegen erfolgt kein völliges Aufheben der induzierten
Spannung, und ein Störspannungsrest verbleibt im nachfolgenden Übertragungsweg.
Die Eingangsverstärker des SAM-3B.V2 haben eine außergewöhnliche hohe
Gleichtaktunterdrückung um eingestreute Störspannungen optimal zu unterdrücken.
EINFÜHRUNG...SAM-3B.V2
sonischen
Eigenschaften
sowie
wegen
4
4...16-KANAL-ANPASSVERSTÄRKER
