SONDERVERSIONEN (vollsym. Verteilverstärker) SAM-3B.V2
____________________________________________________________________________
SONDERKONFIGURATIONEN :
Die aktuellen Versionen des SAM-3B.V2 können auch mit mehr als 16 Verstärkerzügen
ausgerüstet werden. Dies kann für Verteilverstärker, welche vollsymmetrisch aufgebaut sein
sollen, sinnvoll sein. Nachfolgend einige Beispiele solcher Konfigurationen.

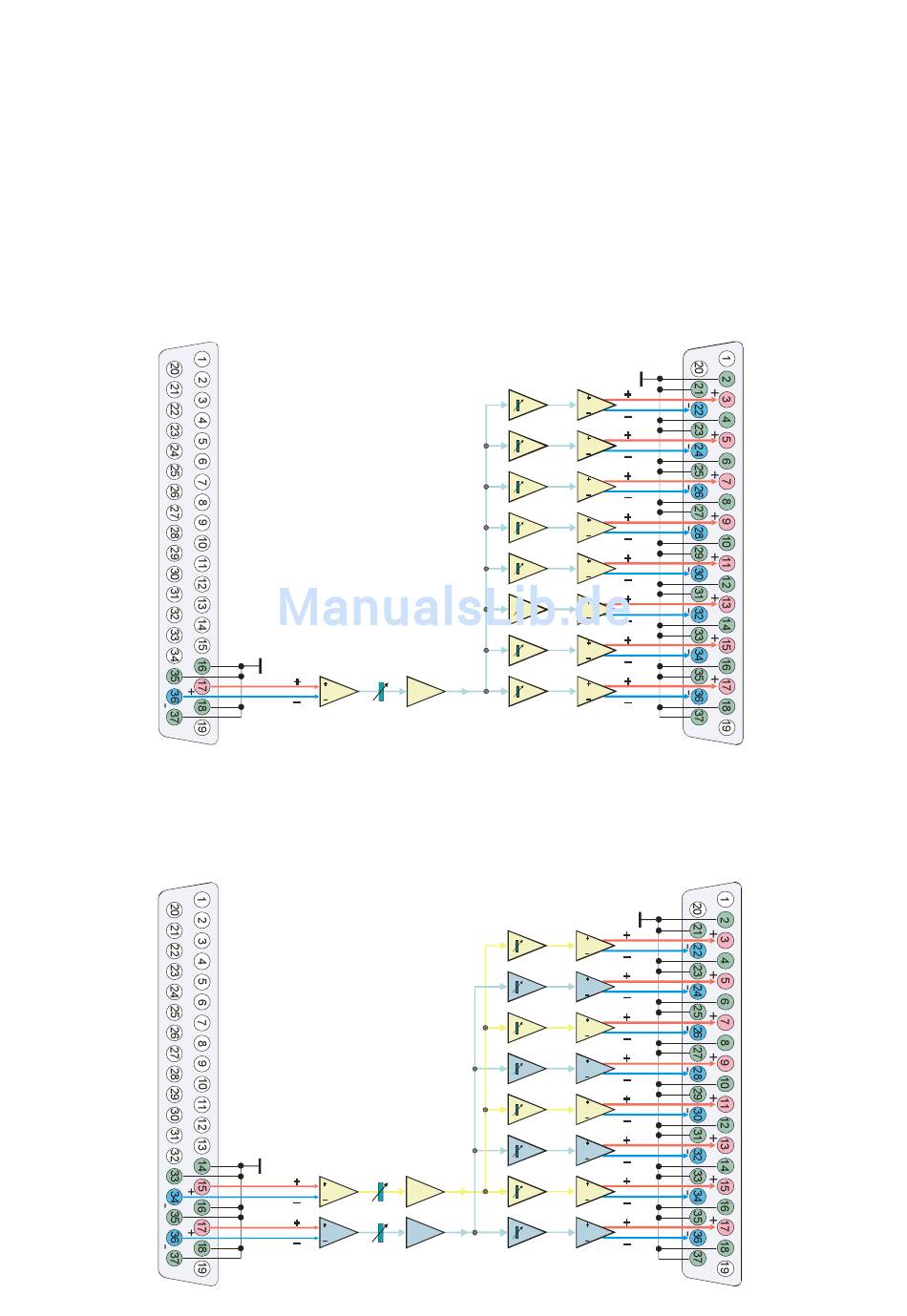

Die unten stehende Grafik zeigt den schematischen Aufbau eines Verteilverstärkers
mit 8 symmetrischen Ausgangsstufen und 1 symmetrischen Eingangsverstärker.
vollsymmetrischer Verteilverstärker SAM-3B.V2/8v1
IN 1
Die folgende Grafik zeigt den schematischen Aufbau eines Verteilverstärkers
8 symmetrischen Ausgangsstufen und 2 symmetrischen Eingangsverstärkern.
vollsymmetrischer Verteilverstärker SAM-
3B.V2/8v2
IN 2
IN 1
vollsymmetrischer Verteilverstärker SAM-3A/8v1
SY MMETRISCHE BUFFERSTUFE
EINGANGSSTUFE
DÄMPFUNG VARIABEL
INTERN 0...-20 dB
vollsymmetrischer Verteilverstärker SAM-3A/8v2
SYMMETRISCHE BUFFERSTUFE
EINGANGSSTUFE
DÄMPFUNG VARIABEL
INTERN 0...-20 dB
VERSTÄRKUNG SYMM ETRISCHE
VARIABEL 0...+20 dB AUSGANGSSTUFE
SY MMETRISCHE
VERSTÄRKUN G
VARIABEL 0...+20 dB AUSGANGSSTUFE
15
1x 1 auf 8
OUT 1-H
OUT 1-G
OUT 1-F
OUT 1-E
OUT 1-D
OUT 1-C
OUT 1-B
OUT 1-A
2x 1 auf 4 mit
OUT 2-D
OUT 1-D
OUT 2-C
OUT 1-C
OUT 2-B
OUT 1-B
OUT 2-A
OUT 1-A
