SAM-3B.V2 BLOCKSCHALTBILD
_____________________________________________________________________________

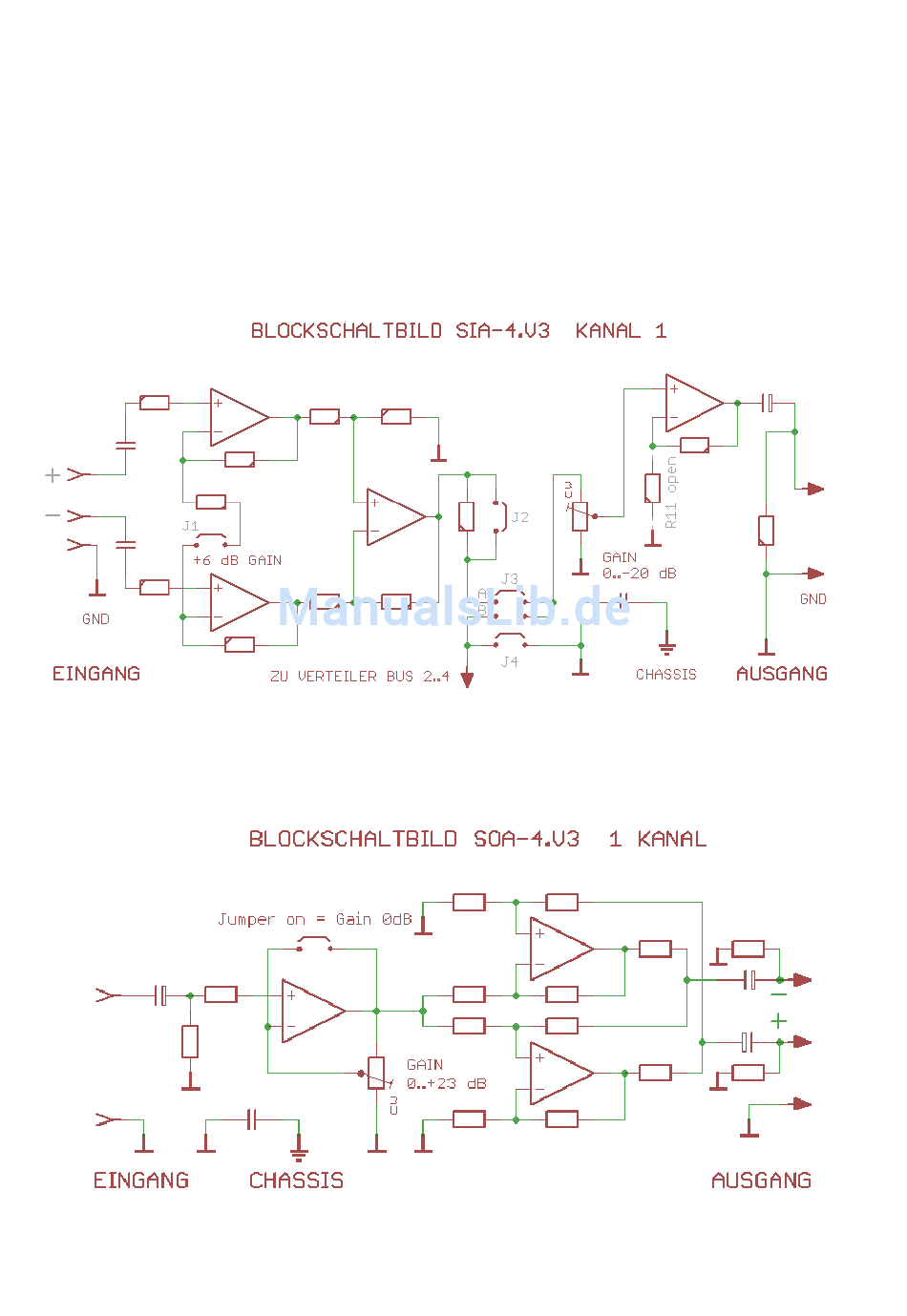

VEREINFACHTES BLOCKSCHALTBILD
Nachfolgende Block-Diagramme der im SAM-3B.V3 eingesetzten Audio-Verstärker zeigen jeweils
nur 1 Kanal des entsprechenden 4-Kanal-Verstärkers. Die stark vereinfachten Diagramme dienen
nur zum prinzipiellen Verständnis der Wirkungsweise der Module SIA-4.V3a und SOA-4.V3a.
