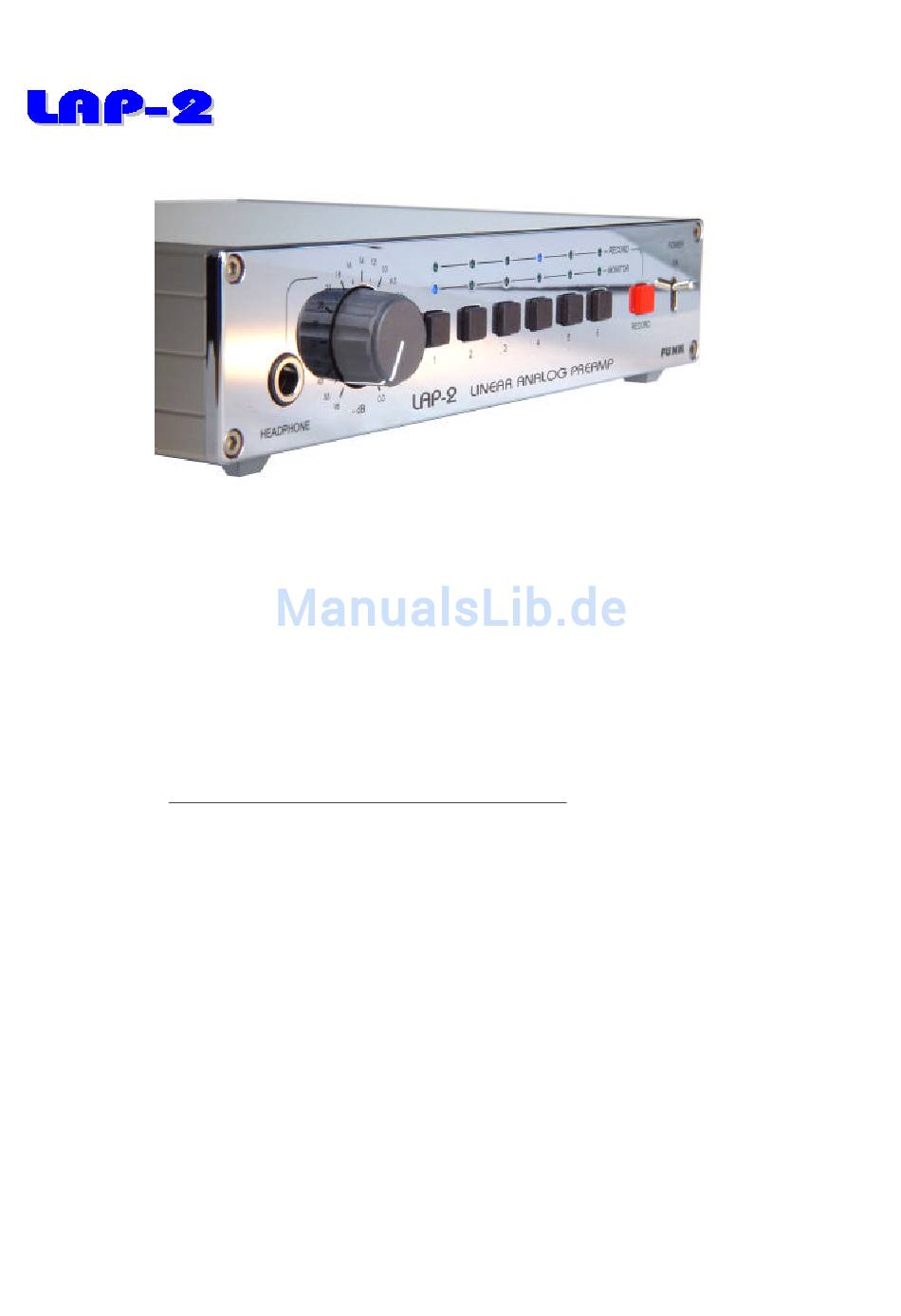

Funk Tonstudiotechnik LAP-2 Handbuch

___________________________________________________________________________________________________
1.0 ANWENDUNG :

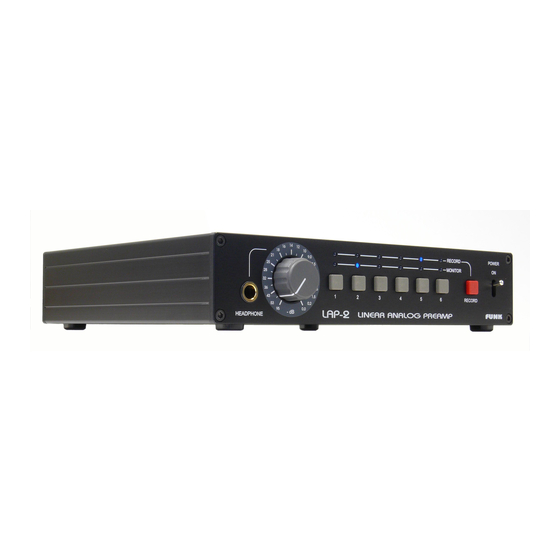

Der LAP-2 ist ein Ultralinear-Vorverstärker für das kleine Tonstudio sowie den High-End-Anwender mit
Anspruch auf Klangneutralität. Er ist zur Abhörsignalauswahl sowie zur Überspielung und Verteilung analoger
Audiosignale zwischen Stereogeräten mit Cinch Ein- und Ausgängen konzipiert. Er eignet sich z.B. zum
Anschluss von: CD, CD-R, MiniDisc, DAT, DAB-Empfänger, Tonbandgerät, Cassettenrecorder, Phono-
Vorverstärker, Tuner, Hard-Disc-Aufnahmesystem, Audio-Mischpult sowie weiteren analogen Audioquellen.
Dieser Vorverstärker wurde aus unserem professionellen Referenz-Abhörsystem für Masteringstudios entwickelt
und setzt neue Maßstäbe in seiner Klasse. Neben seinen exzellenten Klangeigenschaften überzeugt der LAP-2 in
seiner schlichten Funktionalität. So können die Pegel für jeden Stereoeingang separat angepasst werden. Jeder
Eingang ist auf jeden Ausgang schaltbar.
Im Einzelnen bietet der LAP-2 folgende Funktionen:
1. AUFNAHME-Signalauswahl aus maximal 6 analogen Audiosignalen
2. ABHÖR-Signalauswahl aus maximal 6 analogen Audiosignalen
3. Signalverteilung 1 auf 5 für RECORD-WEG
4. Pegelangleichung an unterschiedliche Geräteausgänge
5. Impedanzwandlung von hochohmigen Geräteausgängen an niederohmige Geräte
6. Kopfhörerausgang
7. „Power-Down"- Stummschaltrelais am Monitorausgang
8. Speicherung der Eingangsanwahl nach Ausschalten des Gerätes
Das Gerät besitzt 6 Anschlüsse für asymmetrische Stereo-Signalquellen (Cinch-Buchse). Unabhängig von
der Auswahl eines Abhörsignals kann eine der 6 Signalquellen als Überspielsignal ausgewählt werden (Record-
Router). Dieses Stereosignal liegt an 5 Cinch-Buchsenpaaren gleichzeitig an.
Die Audiomatrix arbeitet kontaktlos. Dadurch wird eine hohe Zuverlässigkeit und Konstanz der Audioparameter
erreicht.
Das Gerät ermöglicht eine Anpassung der Eingangspegel an verschieden „laute" Geräteausgänge. Ein sonst
vorhandener Lautstärkesprung, beim Umschalten von einer Signalquelle auf eine andere, ist daher vermeidbar.
Ein hochwertiger, kurzschlussfester Kopfhörerverstärker ist an der Front zugänglich.
Das eingebaute Präzisionsnetzteil wurde besonders aufwändig gestaltet.
Der LAP-2 kann als eigenständiger Verstärker mit Aktiv-Boxen bzw. einem zusätzlichen Leistungsverstärker
arbeiten (Version LAP-2a) oder als Erweiterung vorhandener Stereoverstärker (LAP-2b) genutzt werden.
LAP-2 EINFÜHRUNG
ANALOGER STEREO-VORVERSTÄRKER/SIGNALVERTEILER
