Funk Tonstudiotechnik SAM-3B.V2 Bedienungsanleitung Seite 21

SONDERVERSIONEN (vollsym. Summierverstärker) SAM-3B.V2
____________________________________________________________________________
SONDERKONFIGURATIONEN :

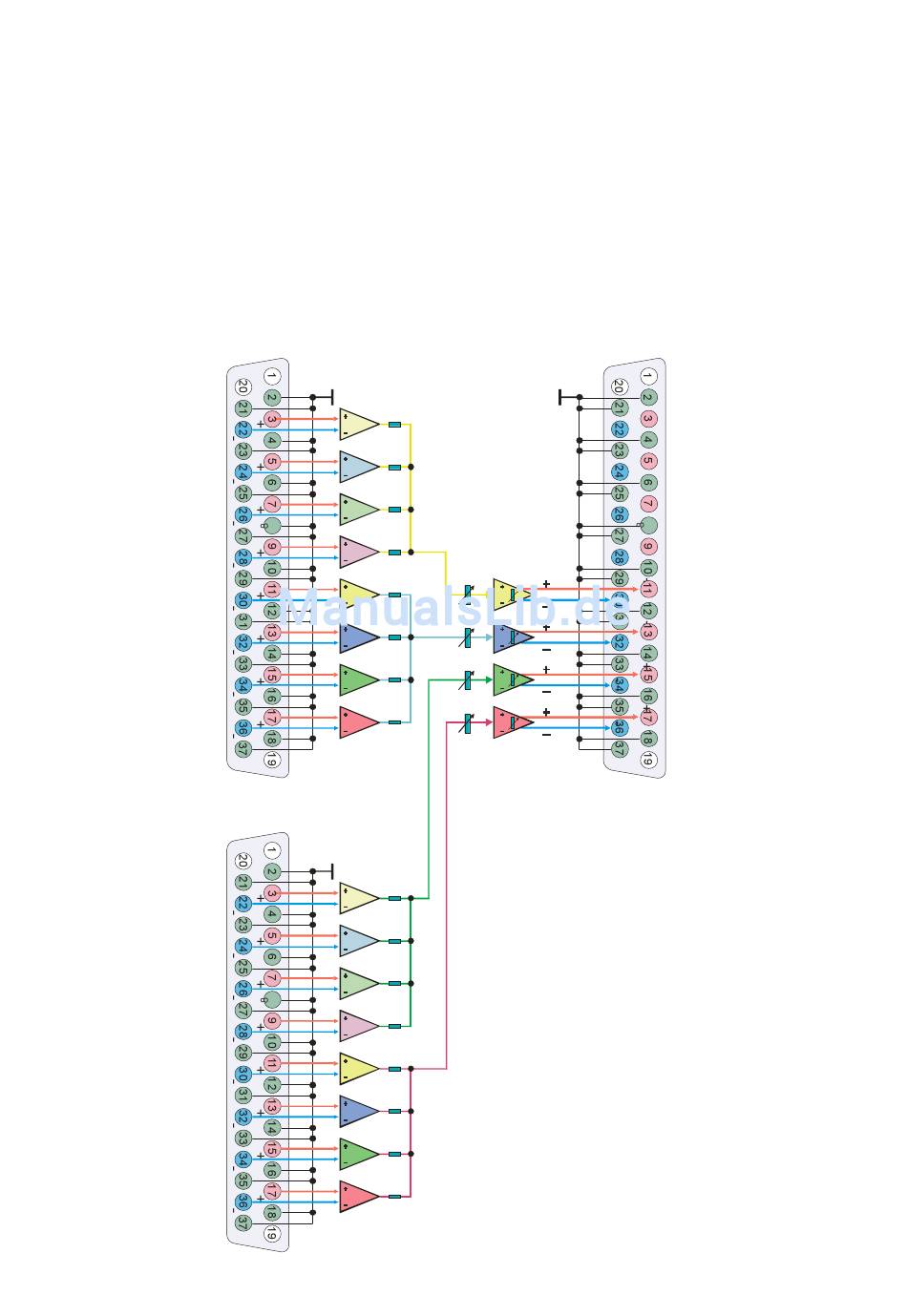

Nachfolgendes Beispiel zeigt den Aufbau eines Summierverstärkers
metrischen Eingangsstufen und 4 symmetrischen Ausgangsverstärkern mit der entsprechenden
Beschaltung der Sub-D-Steckverbinder. Die Verstärkung ist auf -6 dB für einen Einzelkanal
eingestellt. Für die Summe aus 4 Eingangssignalen auf einen Ausgang ergibt sich so bei nicht
korrelierenden Audiosignalen eine Verstärkung von typ. 0 dB.
vollsymmetrischer Mischverstärker SAM-3B.V2/4x 1S4
IN 16
IN 15
IN 14
IN 13
IN 12
IN 11
IN 10
IN 9
IN 8
IN 7
IN 6
IN 5
IN 4
IN 3
IN 2
IN 1
SYMMETRISCHE SYMMETRISCHE
EINGANGSSTUFE AUSGANGSSTUFE
INTERN
0...+16 dB
GAIN
0...-26 dB
SYMMETRISCHE
EINGANGSSTUFE
21
4x 4 auf 1
mit 16 sym-
OUT 4
OUT 3
OUT 2
OUT 1
