5.3.6
5.3.6.1
Seite 104
Zum Zuordnen einer Steuerfunktion gehen Sie wie folgt vor:
o
Öffnen Sie das gewünschte Eingabefeld.
Ordnen Sie mit den mit den Tasten + und –, mit der zentralen
o
Drehscheibe oder durch Bewegen ein Bedienelement zu.
o
Zur Festlegung des Stellsinns halten Sie das Bedienelement auf
der gewünschten Nullposition und schließen Sie das Eingabefeld.
Alternativ können Sie die Eingabe ggf. mit der Taste REV/CLR
invertieren oder löschen.

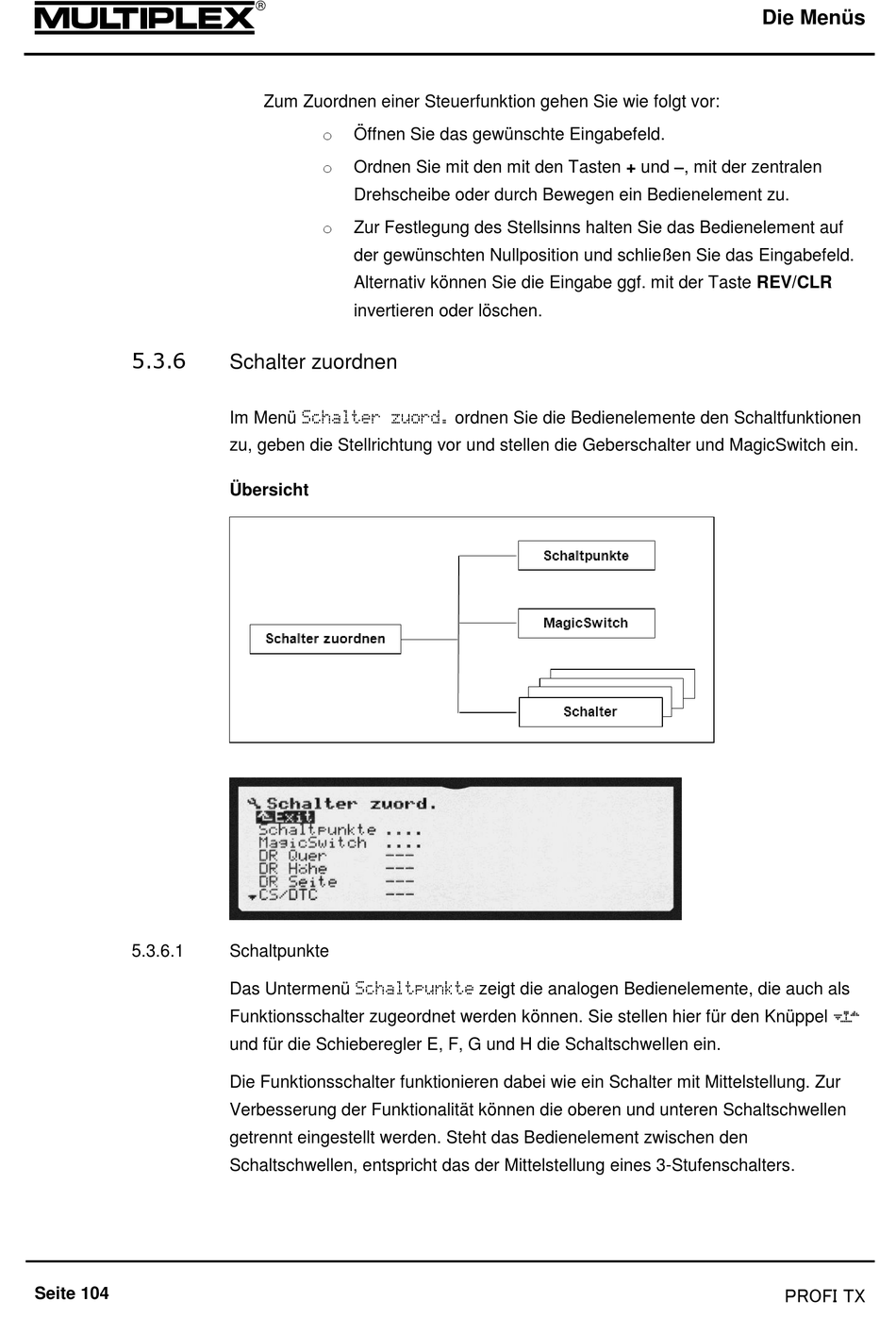

Schalter zuordnen
Im Menü Schalter zuord. ordnen Sie die Bedienelemente den Schaltfunktionen
zu, geben die Stellrichtung vor und stellen die Geberschalter und MagicSwitch ein.
Übersicht
Schaltpunkte
Das Untermenü Schaltpunkte zeigt die analogen Bedienelemente, die auch als
Funktionsschalter zugeordnet werden können. Sie stellen hier für den Knüppel ‡
und für die Schieberegler E, F, G und H die Schaltschwellen ein.
Die Funktionsschalter funktionieren dabei wie ein Schalter mit Mittelstellung. Zur
Verbesserung der Funktionalität können die oberen und unteren Schaltschwellen
getrennt eingestellt werden. Steht das Bedienelement zwischen den
Schaltschwellen, entspricht das der Mittelstellung eines 3-Stufenschalters.
Die Menüs
PROFI TX
