Der Sender
3.3.4
PROFI TX

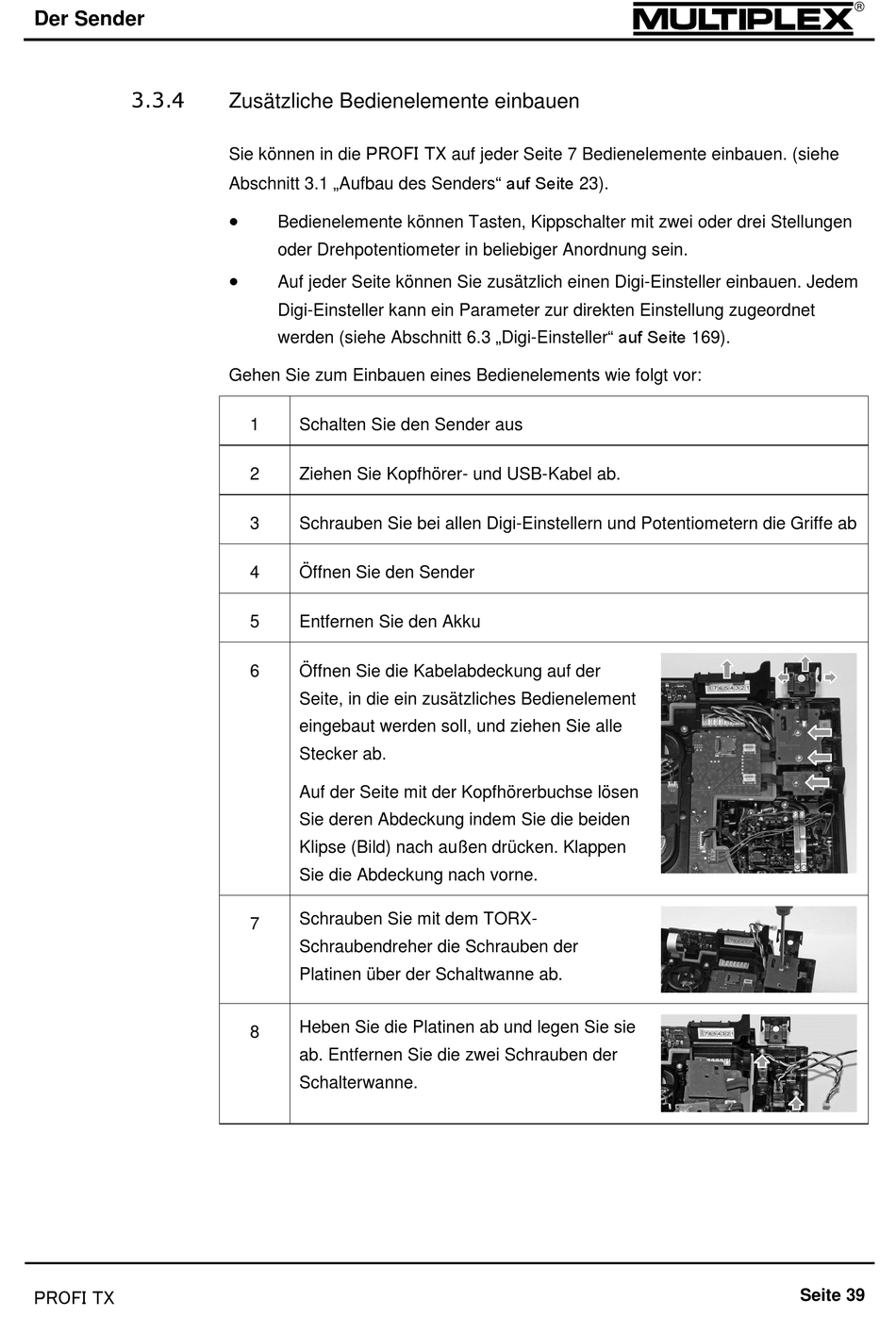

Zusätzliche Bedienelemente einbauen
PROFI TX
Sie können in die
Abschnitt 3.1 „Aufbau des Senders" auf Seite 23).
Bedienelemente können Tasten, Kippschalter mit zwei oder drei Stellungen
oder Drehpotentiometer in beliebiger Anordnung sein.
Auf jeder Seite können Sie zusätzlich einen Digi-Einsteller einbauen. Jedem
Digi-Einsteller kann ein Parameter zur direkten Einstellung zugeordnet
werden (siehe Abschnitt 6.3 „Digi-Einsteller" auf Seite 169).
Gehen Sie zum Einbauen eines Bedienelements wie folgt vor:
1
Schalten Sie den Sender aus
2
Ziehen Sie Kopfhörer- und USB-Kabel ab.
3
Schrauben Sie bei allen Digi-Einstellern und Potentiometern die Griffe ab
4
Öffnen Sie den Sender
5
Entfernen Sie den Akku
6
Öffnen Sie die Kabelabdeckung auf der
Seite, in die ein zusätzliches Bedienelement
eingebaut werden soll, und ziehen Sie alle
Stecker ab.
Auf der Seite mit der Kopfhörerbuchse lösen
Sie deren Abdeckung indem Sie die beiden
Klipse (Bild) nach außen drücken. Klappen
Sie die Abdeckung nach vorne.
Schrauben Sie mit dem TORX-
7
Schraubendreher die Schrauben der
Platinen über der Schaltwanne ab.
Heben Sie die Platinen ab und legen Sie sie
8
ab. Entfernen Sie die zwei Schrauben der
Schalterwanne.
auf jeder Seite 7 Bedienelemente einbauen. (siehe
Seite 39
