Die Menüs
PROFI TX

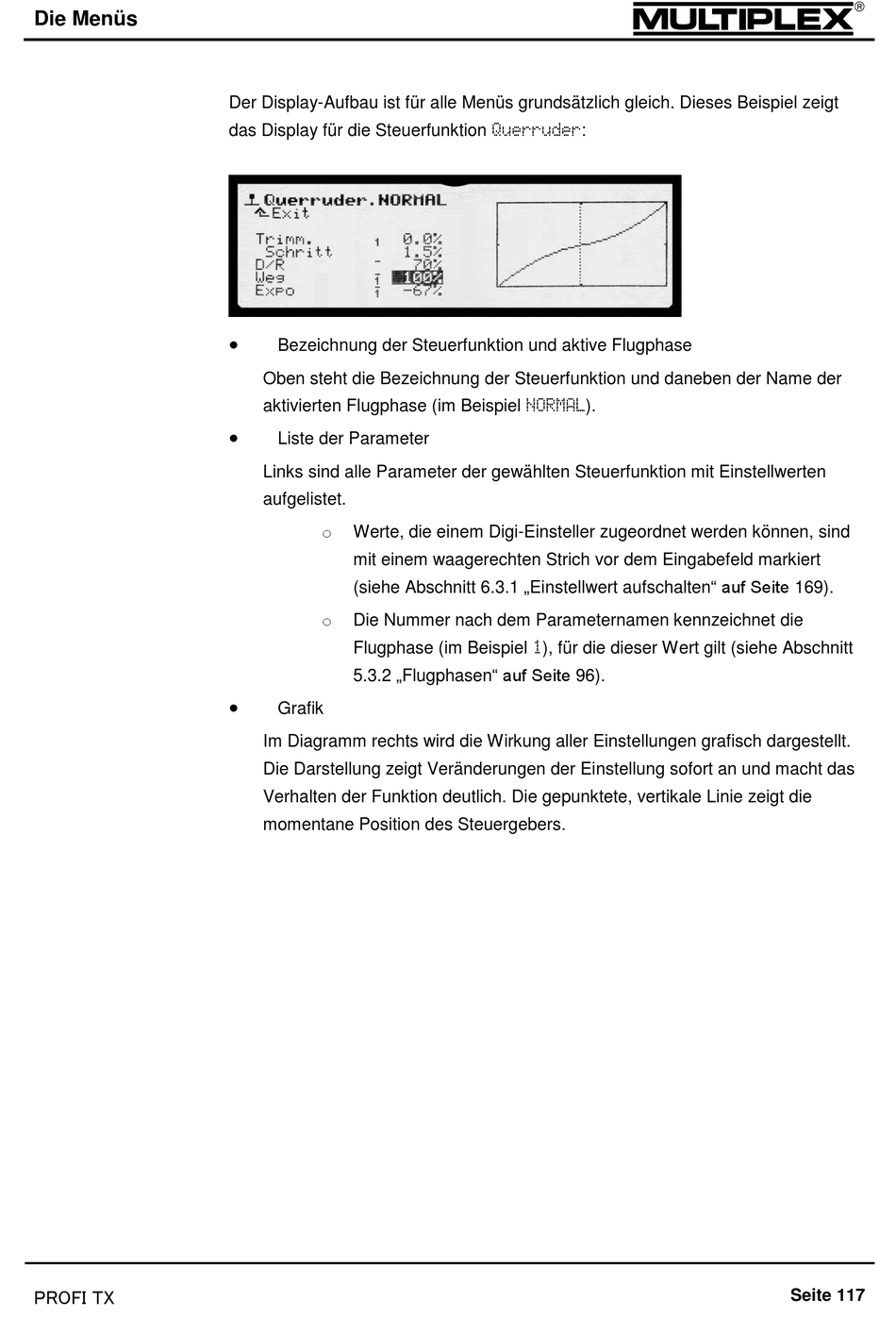

Der Display-Aufbau ist für alle Menüs grundsätzlich gleich. Dieses Beispiel zeigt
das Display für die Steuerfunktion Querruder:
Bezeichnung der Steuerfunktion und aktive Flugphase
Oben steht die Bezeichnung der Steuerfunktion und daneben der Name der
aktivierten Flugphase (im Beispiel NORMAL).
Liste der Parameter
Links sind alle Parameter der gewählten Steuerfunktion mit Einstellwerten
aufgelistet.
o
Werte, die einem Digi-Einsteller zugeordnet werden können, sind
mit einem waagerechten Strich vor dem Eingabefeld markiert
(siehe Abschnitt 6.3.1 „Einstellwert aufschalten" auf Seite 169).
o
Die Nummer nach dem Parameternamen kennzeichnet die
Flugphase (im Beispiel 1), für die dieser Wert gilt (siehe Abschnitt
5.3.2 „Flugphasen" auf Seite 96).
Grafik
Im Diagramm rechts wird die Wirkung aller Einstellungen grafisch dargestellt.
Die Darstellung zeigt Veränderungen der Einstellung sofort an und macht das
Verhalten der Funktion deutlich. Die gepunktete, vertikale Linie zeigt die
momentane Position des Steuergebers.
Seite 117
