Modelle anlegen und anpassen
8.1.3.3
8.1.3.4
PROFI TX

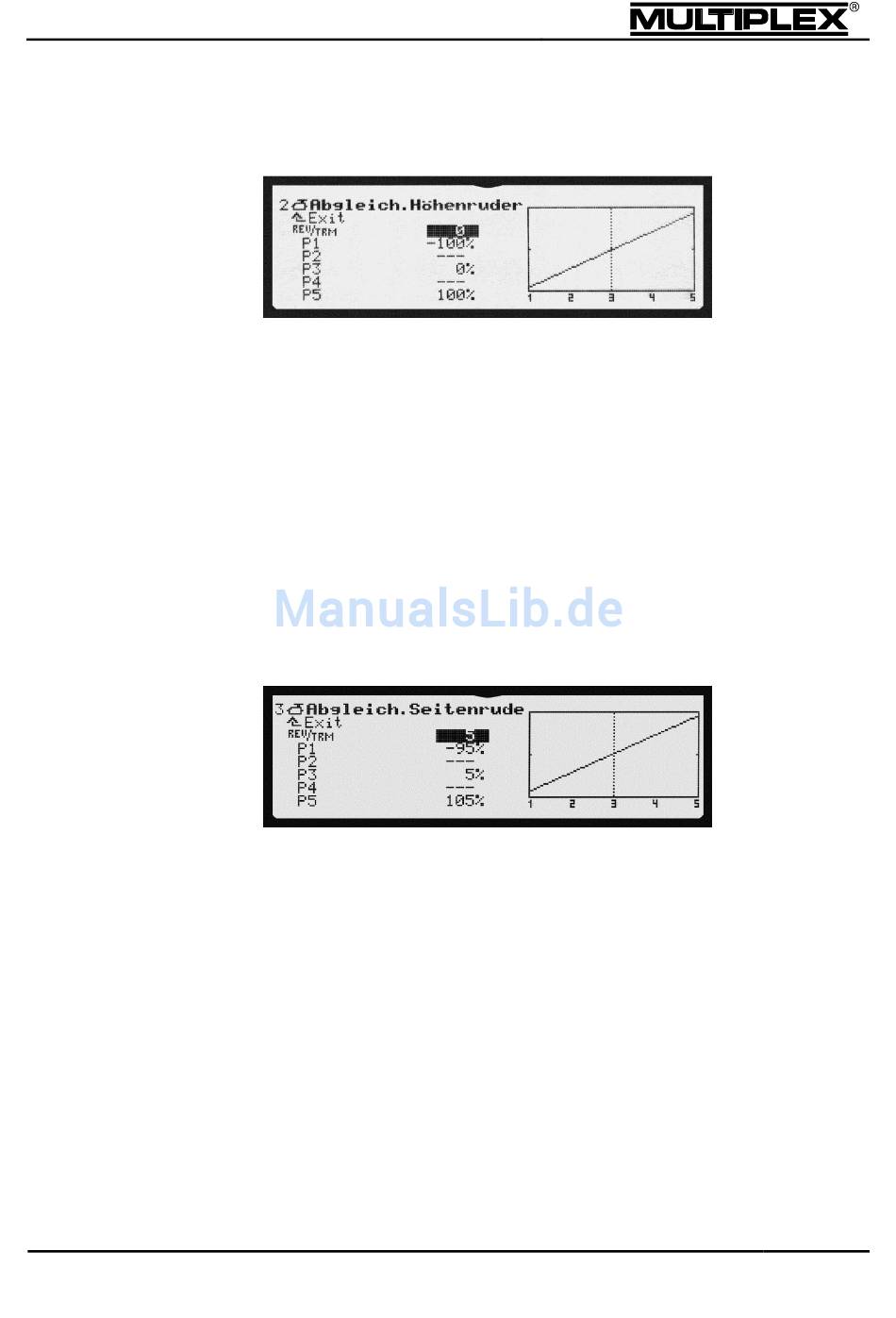

Höhenruder einstellen
Öffnen Sie das Menü Servo > Abgleich > 2: HÖHE+.
1.
2. Öffnen Sie den Parameter REV/TRM und ziehen Sie das Höhenruder.
Bewegt sich das Höhenruder nach unten, polen Sie das Servo mit der Taste
REV/CLR um.
3. Bringen Sie das Ruder mit der zentralen Drehscheibe oder den Tasten + und –
auf Neutralstellung.
Der Stellbereich beträgt +/-10%. Ablagen über 5% sollten Sie mechanisch
korrigieren.
4. Korrigieren Sie die maximalen Servo-Wege mit P1 und P5 (siehe Abschnitt
8.1.3.2 „Ruderausschlag und maximalen Servo-Weg einstellen" auf Seite 188).

Seitenruder einstellen

Öffnen Sie das Menü Servo > Abgleich > 2: Seitenruder.
1.
2. Öffnen Sie den Parameter REV/TRM und geben Sie Seitenausschlag nach
links.
Bewegt sich das Seitenruder nicht nach links, polen Sie das Servo mit der
Taste REV/CLR um.
3. Bringen Sie das Ruder mit der zentralen Drehscheibe oder den Tasten + und –
auf Neutralstellung.
Der Stellbereich beträgt +/-10%. Ablagen über 5% sollten Sie mechanisch
korrigieren.
4. Korrigieren Sie die maximalen Servo-Wege mit P1 und P5, so dass kein
mechanischer Anschlag erreicht wird (siehe Abschnitt 8.1.3.2 „Ruderausschlag
und maximalen Servo-Weg einstellen" auf Seite 188).
Seite 191
