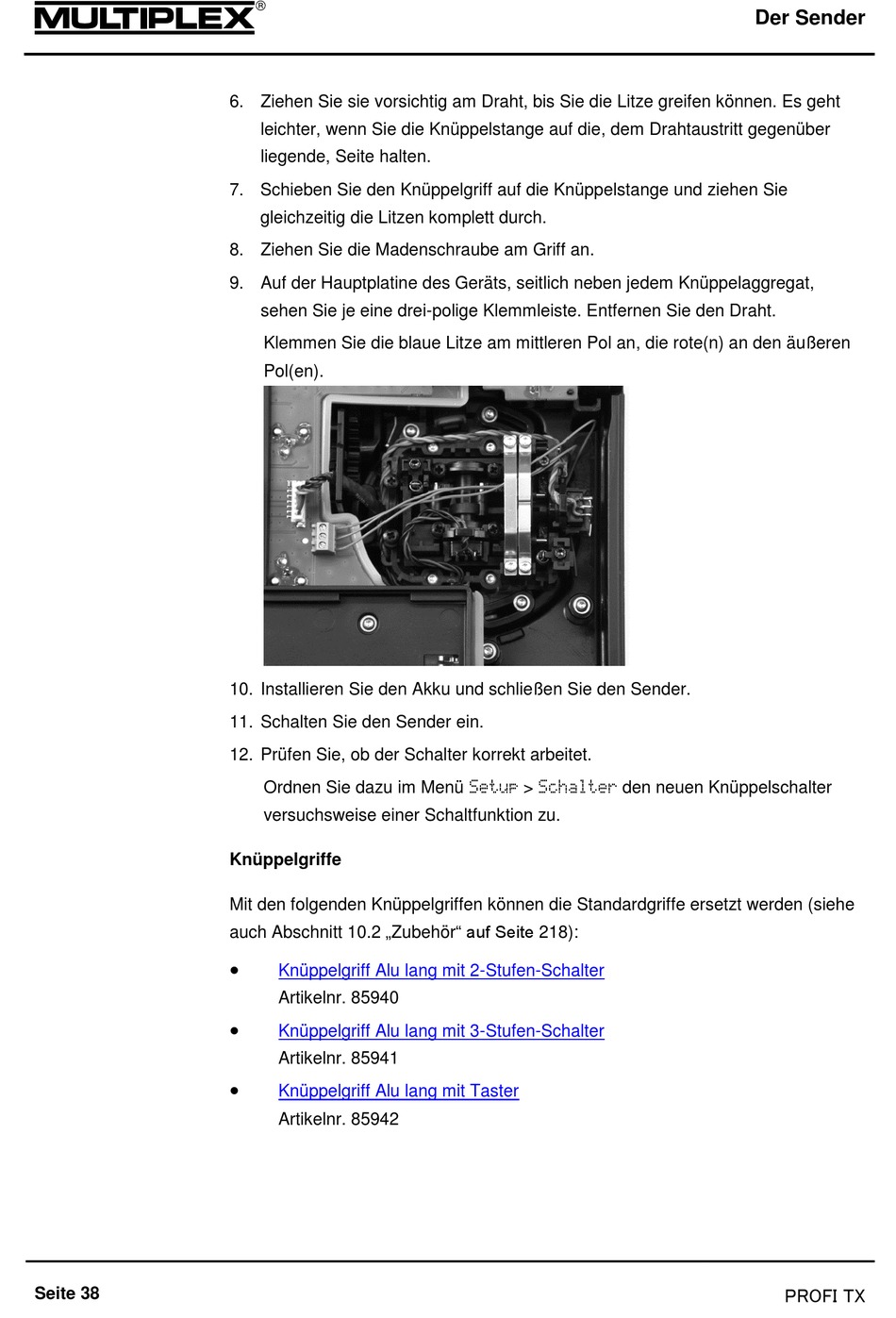

Seite 38
6. Ziehen Sie sie vorsichtig am Draht, bis Sie die Litze greifen können. Es geht
leichter, wenn Sie die Knüppelstange auf die, dem Drahtaustritt gegenüber
liegende, Seite halten.
7. Schieben Sie den Knüppelgriff auf die Knüppelstange und ziehen Sie
gleichzeitig die Litzen komplett durch.
8. Ziehen Sie die Madenschraube am Griff an.
9. Auf der Hauptplatine des Geräts, seitlich neben jedem Knüppelaggregat,
sehen Sie je eine drei-polige Klemmleiste. Entfernen Sie den Draht.
Klemmen Sie die blaue Litze am mittleren Pol an, die rote(n) an den äußeren
Pol(en).
10. Installieren Sie den Akku und schließen Sie den Sender.
11. Schalten Sie den Sender ein.
12. Prüfen Sie, ob der Schalter korrekt arbeitet.
Ordnen Sie dazu im Menü Setup > Schalter den neuen Knüppelschalter
versuchsweise einer Schaltfunktion zu.
Knüppelgriffe
Mit den folgenden Knüppelgriffen können die Standardgriffe ersetzt werden (siehe
auch Abschnitt 10.2 „Zubehör" auf Seite 218):
Knüppelgriff Alu lang mit 2-Stufen-Schalter
Artikelnr. 85940
Knüppelgriff Alu lang mit 3-Stufen-Schalter
Artikelnr. 85941
Knüppelgriff Alu lang mit Taster
Artikelnr. 85942
Der Sender
PROFI TX
